Проект магистрального газопровода Ду 500 Pр 5,4 МПа

0
5
793
2
4
800

Кубанский Государственный Технологический Университет
Кафедра оборудования нефтяных и газовых промыслов
Дипломная работа по направлению: "Нефтегазовое дело"
На тему: "Проект магистрального газопровода Ду 500 Рр 5,4 МПа"
Краснодар 2019

Основанием для разработки проектной документации «Капитальный ремонт участка магистрального газопровода Ду 500 Рраб 5,4 МПа (инв. №79) км 0-16» является план ПИР капитального ремонта и диагностики основных фондов Кущевского ЛПУМГ на 2010 год.
Существующий участок газопровода на участке капитального ремонта ха-рактеризуется следующими параметрами:
- рабочее давление- 5,4 МПа;
- класс газопровода – I;
- наружный диаметр трубы –530 мм;
- толщина стенки –9 мм;
- изоляция трубопровода – битумно-резиновая мастика;
- способ прокладки - подземный.

Содержание
Введение 7
1 Основная часть 8
1.1 Топографические, инженерно-геологические, гидрогеологические, метеорологические и природно-климатические условия участка строительства газопровода 9
2 Технологическая часть 22
2.1 Выбор диаметра и рабочего давления газопровода. Гидравлический расчет газопровода 22
2.2 Свойства транспортируемого газа 24
2.3 Прочностные расчеты 26
2.4 Технологические решения 36
2.5 Конструктивная характеристика газопровода 40
2.6 Технические решения по прокладке газопровода 42
3 Проектирование переходов через дорогу методом горизонтального бурения 44
3.1 Прокладка защитных кожухов 48
4 Экономическая часть 60
4.1 Технико-экономические показатели 65
5 Безопасность и экологичность 68
5.1 Анализ условий труда на предприятии 68
5.2 Анализ состояния промышленной безопасности и охраны труда на предприятии 87
5.3 Комплекс мероприятий по охране окружающей среды 88
5.4 Индивидуальное задание. Мероприятия по предотвращению воздействия опасных факторов от оборудования, работающего под повышенным давлением. 90
Заключение 96
Список использованных источников 97


Сообщить о проблеме
Автор
user-avatar Leonid
Дата
30.09.2021
Язык
Русский
Состав

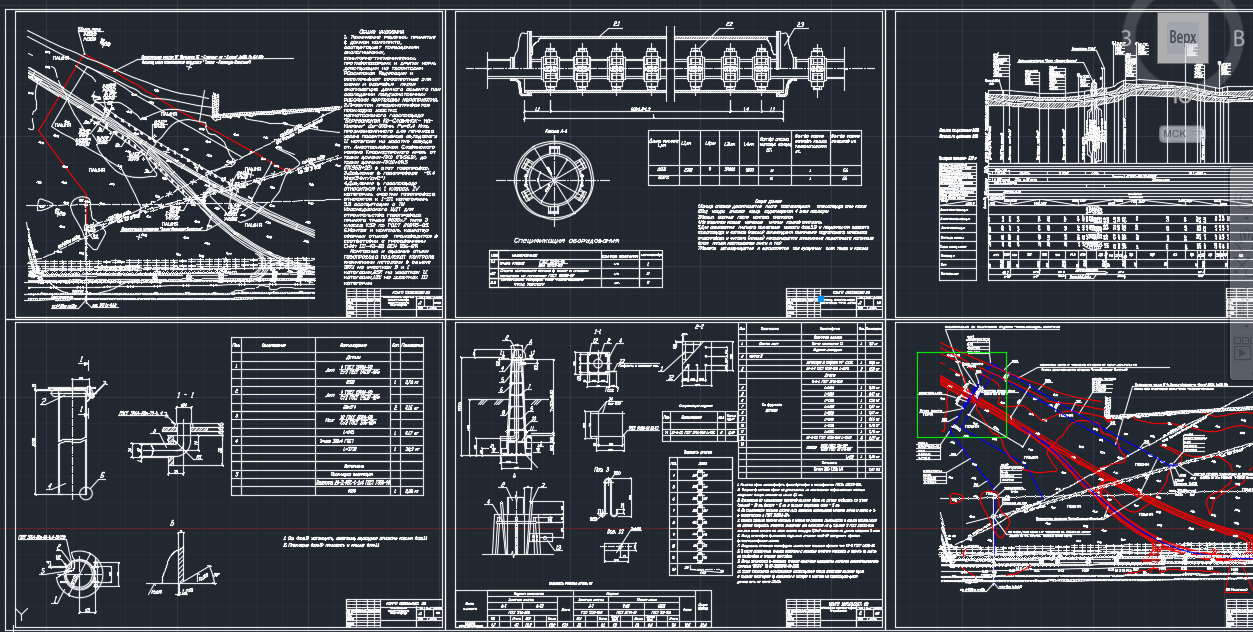

План-профиль участка строительства магистрального газопровода, Переход магистрального газопровода через дорогу, Продольный профиль участка магистрального газопровода, Свеча вытяжная, Конструкции магистрального газопровода, Установка колонки свечи продувочной, План-профиль магистрального газопровода Ду 500, Pу 5,4 МПа, Схема расстановки механизмов при строительстве
Софт
AutoCAD 2016 Как открыть?
Содержимое архива
  • Проект магистрального газопровода.dwg
  • Проектирование магистрального газопровода ПЗ.docx
