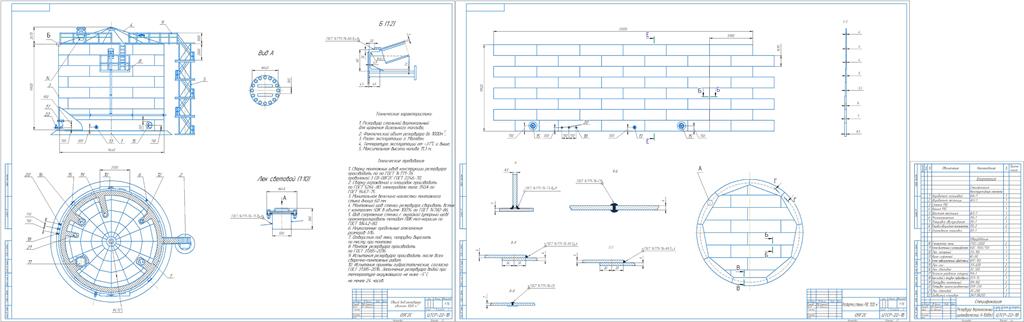

«Проект вертикального цилиндрического резервуара для хранения дизельного топлива V=1000 м3»

Министерство науки и образования Российской Федерации
Федеральное государственное бюджетное образовательное учреждение
Высшего образования
«Пермский национальный исследовательский политехнический университет»
Кафедра «Сварочного производства, метрологии и технологии материалов»

Курсовой проект по дисциплине:
«Расчет и проектирование сварных конструкций»
на тему: «Проект вертикального цилиндрического резервуара для хранения дизельного топлива V=1000 м3»

Вертикальный цилиндрический резервуар для хранения дизельного топлива объемом 1000м3
Район эксплуатаций- г. Магадан

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 3
1. ОБЩИЕ СВЕДЕНИЯ О РВС И ТРЕБОВАНИЯ К МАТЕРИАЛУ КОНСТРУКЦИИ 5
1.1 Выбор материала резервуара 5
1.2 Химический состав и свариваемость 6
1.3 Сортамент листов материала 7
2. ОПРЕДЕЛЕНИЕ ОПТИМАЛЬНЫХ РАЗМЕРОВ РЕЗЕРВУАРА 8
3. РАСЧЕТ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ РВС НА ПРОЧНОСТЬ И УСТОЙЧИВОСТЬ 12
3.1 Общие сведения о расчете оболочек 12
3.2 Нагрузки, действующие на резервуар 13
3.2.1 Нормативные и расчетные характеристики материалов 13
3.2.2 Определение снеговой нагрузки. 13
3.2.3 Определение ветровой нагрузки 15
3.3 Конструкция и расчет днища резервуара 17
3.4 Конструкция стенки и расчет на прочность 18
3.5 Расчет стенки резервуара на устойчивость 24
3.5.1 Определение критических напряжений 24
4. РАСЧЕТ РВС НА ОПРОКИДЫВАНИЕ И ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ НА ФУНДАМЕНТ 27
5. РАСЧЕТ УЗЛА СОПРЯЖЕНИЯ СТЕНКИ С КРЫШЕЙ 32
6. РАСЧЕТ МОНТАЖНЫХ СВАРНЫХ СОЕДИНЕНИЙ 34
7. КОНСТРУКЦИЯ И РАСЧЕТ КОНИЧЕСКОЙ КРЫШИ 37
8. ОБОРУДОВАНИЕ РЕЗЕРВУАРА 44
8.1 Конструкция площадок, лестниц 45
9. КОНТРОЛЬ КАЧЕСТВА И ИСПЫТАНИЕ РЕЗЕРВУАРОВ 46
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 49
