Расчёт насоса магистрального насоса НМ 10000-210

Сибирский федеральный университет институт нефти и газа, кафедра "машины и оборудование нефтяных и газовых промыслов", дисциплина "гидромашины и компрессоры", т
КУРСОВАЯ РАБОТА
Тема: «Расчёт насоса магистрального насоса НМ 10000-210» Красноярск 2021

Исходные данные: Насос НМ 10000-210: Подача 10000м3/ч, мощность 5550 кВт, давление на входе не более 5,0 МПа
Данная работа содержит описание насоса НМ 10000-210, расчёт опасного сечения вала насоса, проверку долговечности подшипников.

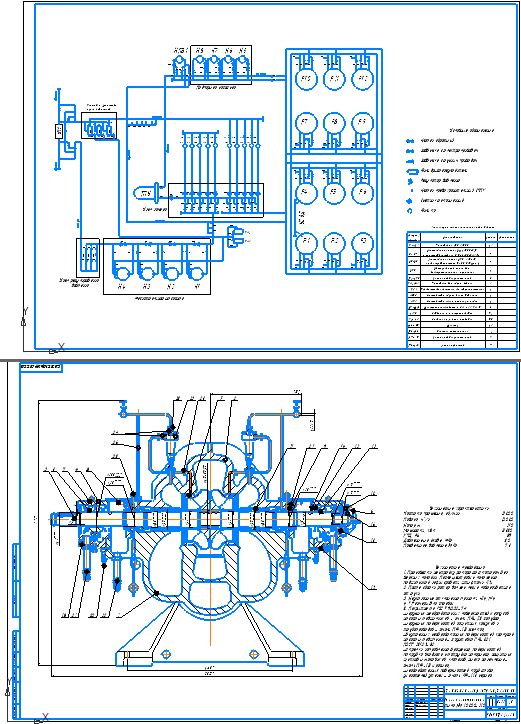

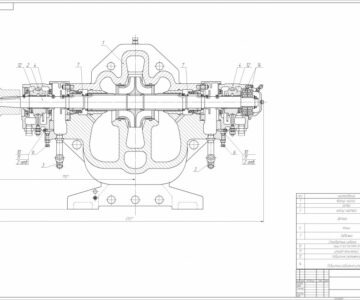

Графическая часть состоит из Технологической схемы ГНПС, а также сборочного чертежа насоса НМ 10000-210 со спецификацией

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1. Общие сведения 4
1.1. Общая характеристика головной нефтеперекачивающей станции 4
1.2. Общая характеристика насосов типа НМ 6
1.3. Общая характеристика насоса НМ 10000-210 8
2. Расчётная часть 12
2.1. Определение основных кинематических параметров 12
2.2. Определение реакций в подшипниках построение эпюр крутящих и изгибающих моментов 14
2.3. Определение коэффициента концентрации нормальных и касательных напряжений для расчетного сечения вала. 22
2.4. Расчёт подшипников вала насоса 26
ЗАКЛЮЧЕНИЕ 29
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 30
