Ремонтный комплект секции крюкоблока IRI-80W

0
0
118
0
0
200

Секции кронблока применяются в основном грузоподьемном механизме (лебедке) установленных на передвижных буровых установках ,соответсвующего названию кронблоку, использующихся для производства спускоподъемных операций при текущем и
капитальном ремонте скважин и других операциях.
Оборудование предназначено для работы в макроклиматических районах с умеренным климатом - "У", категория "1" по ГОСТ 15150-69
при температуре окружающего воздуха от минус 45 C (228,15К) до плюс 40 C (313,15К) градусов Цельсия, с содержананием
сероводорода не более более 7%. группа условий эксплуатации по ГОСТ 9.104-79 (VI)

Крюкоблок состоит из:
-трёхроликовой секции ф24"(609,6мм)роликов для струн крюкоблока
-однороликовой секции ф24"(609,6мм)ролика неподвижного конца талевого каната
-однороликовой секции ф24"(609.6мм)ролика для ходового конца талевого каната
*Ролики кронблока имеют желоб под канат 1" (25,4мм) грузоподьемность - 80.0 т

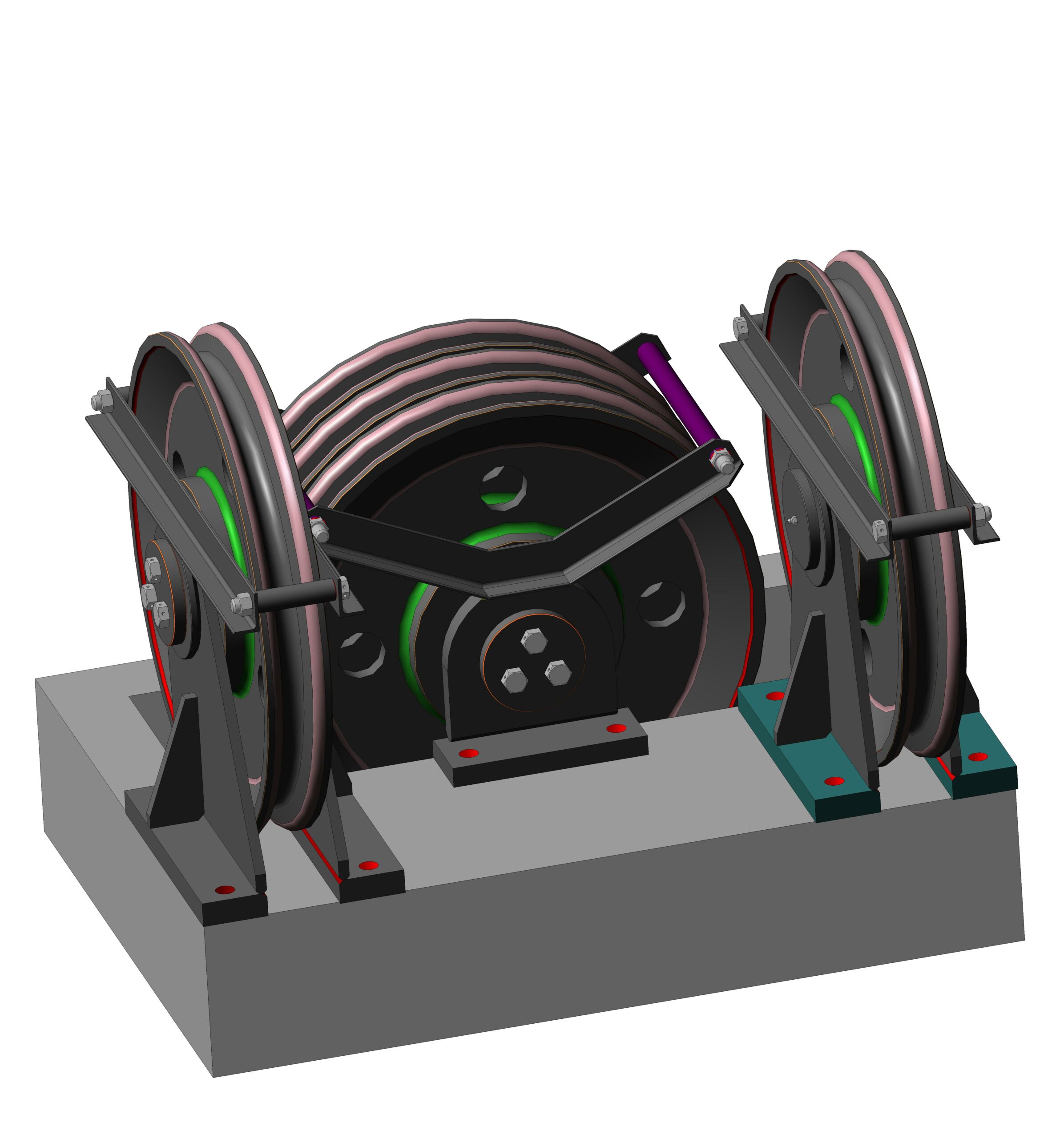

В архиве представлены три секции кронблока. При открытии сборки макета будет ругаться на то что нет основания, игнорируйте, оно было показано условно для макета.


Сообщить о проблеме
Дата
24.09.2020
Язык
Русский
Состав
3D Сборка, Сборочный чертеж (СБ), Деталировка
Софт
КОМПАС-3D V16.1 Как открыть?
Содержимое архива
  • Кронблок_IRI-80W.00.000 СБ
    • Компенсатор _ IRI 80 W.00.004.m3d
    • Кронблок Сборочный чертеж _ IRI 80W.00.000.-01 СБ.cdw
    • Втулка распорная _ IRI 80 W.00.003.m3d
    • Кронблок Сборочный чертеж _ IRI 80W .00.000-02 СБ.cdw
    • Ось-направляющая _ IRI 80 W.00.001-01.cdw
    • Кронблок _ IRI 80 .00.000-02 СБ.a3d
    • Кронблок Сборочный чертеж _ IRI 80W.00.000. СБ.cdw
    • Кронблок _ IRI 80 .00.000-02 СБ.spw
    • Кронблок _IRI 80W.00.000-01. СБ.a3d
    • Торцевая шайба _ IRI 80 W.00.002.m3d
    • Ось-направляющая _ IRI 80 W.00.001.m3d
    • Торцевая шайба _ IRI 80 W.00.002.cdw
    • Компенсатор _ IRI 80W.00.004.cdw
    • макетная сборка
      • Макетный эскиз.cdw
      • Сборка.a3d
      • Сборка.spw
    • Ось-направляющая _ IRI 80 W.00.001.cdw
    • Кронблок _IRI 80W.00.000-01. СБ.spw
    • Кронблок _ IRI 80 W.00.000. СБ.spw
    • Втулка распорная _ IRI 80 W.00.003-01.cdw
    • Ролик приводной_ IRI 80 W.03.000 СБ
      • Ролик _IRI 80 W.03.001.m3d
      • Манжетное уплотнение _ CLARK -CE7009.m3d
      • Ролик приводной _ IRI 80 W.03.000 СБ.spw
      • Ролик _IRI 80W.03.001.cdw
      • Ролик приводной _ IRI 80 W.03.000 СБ.a3d
      • Подшипник _ Timken NA56425SW56650D.m3d
    • Кронблок _ IRI 80 W.00.000. СБ.a3d
    • Втулка распорная _ IRI 80 W.00.003.cdw
    • Боковина_IRI 80 W.02.000 СБ
      • Боковина Сборочный чертеж _ IRI 80 W .02.001 СБ.spw
      • Прижимная планка _ IRI 80 W.02.001.cdw
      • Прижимная планка _ IRI 80 W.02.001.m3d
      • Прижимная планка _ IRI 80 W .02.001-01.cdw
      • Боковина _ IRI 80 W .02.000-01 СБ.a3d
      • Боковина(правлев) Сборочный чертеж _ IRI 80 W.02.001СБIRI 80 W.02.001-01СБ.spw
      • Боковина _ IRI 80 .02.001-01.cdw
      • Боковина _ IRI 80 W.02.000-02СБ.a3d
      • Ухо _ IRI 80 W.02.002.cdw
      • Ухо _ IRI 80 W.02.002.m3d
      • Кольцо _ IRI 80W.02.003.cdw
      • Боковина _ IRI 80 W.02.000-02СБ.spw
      • Боковина _ IRI 80 W.02.002-01 .cdw
      • Боковина _ IRI 80 W.02.000-01.cdw
      • Боковина(правлев) Сборочный чертеж _ IRI 80 W.02.002СБIRI 80 W.02.002-01СБ.spw
      • Планка _ IRI 80 W.02.004.m3d
      • Ребро _ IRI 80 W.02.006.m3d
      • Планка _ IRI 80 W.02.004.cdw
      • Боковина _ IRI 80W .02.000.cdw
      • Боковина _ IRI 80 W.02.000 (2).cdw
      • Ребро _ IRI 80 W.02.006.cdw
      • Кольцо _ IRI 80 W.02.003.m3d
      • Боковина Сборочный чертеж _ IRI 80 W.02.002 СБ.spw
      • Угольник _ IRI 80 W.02.005.m3d
      • Ухо _ IRI 80 W.02.002-01.cdw
      • Уголок _ IRI 80 W.02.005.cdw
      • Боковина _ IRI 80 W.02.000 СБ.a3d
      • Уголок _ IRI 80 W.02.005-01 (2).cdw
      • Боковина _ IRI 80 W.02.002.cdw
      • Боковина _ IRI 80 W .02.000-01 СБ.spw
      • Боковина _ IRI 80 W.02.000 СБ.spw
      • Уголок _ IRI 80 W.02.005-01.cdw
      • Ухо _ IRI 80 W.02.002-02.cdw
      • Боковина _ IRI 80W .02.001-01.cdw
      • Боковина _ IRI 80 W.02.000.cdw
