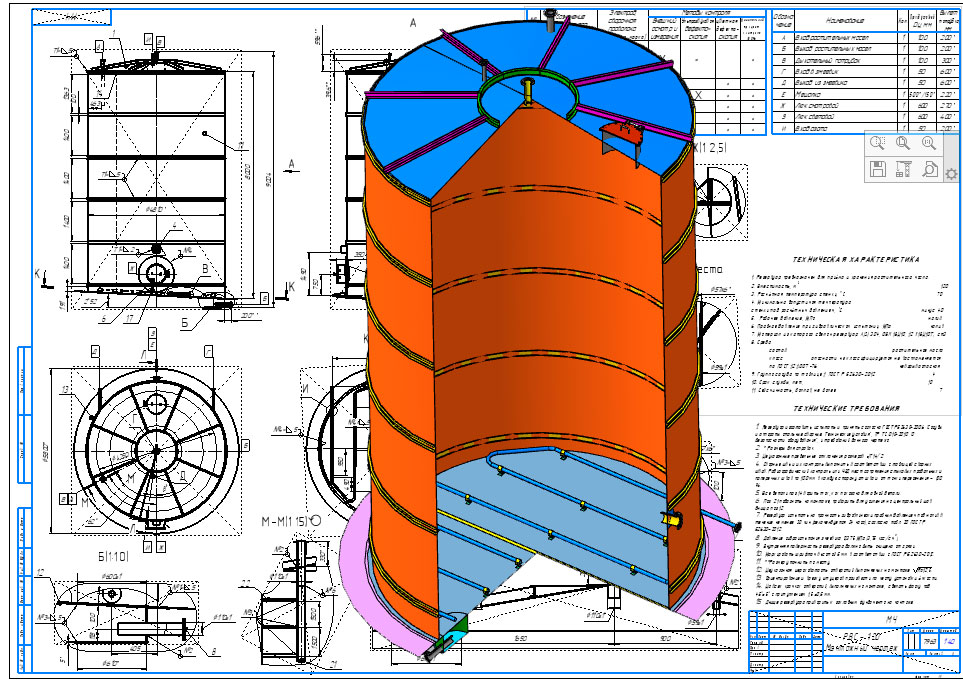

3D Модель резервуар вертикальный стальной (РВС 120 м3) — вертикальная ёмкость, предназначенная для приёма, хранения, подготовки, учёта (количественного и качественного) и выдачи жидких продуктов. Модель выполнена сборкой, довольно подробная, истории построения нет.
Компоненты первого уровня = 41
Подсборки (*.a3d) = 24
Детали (*.m3d) = 17
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Резервуар предназначен для приёма и хранения растительного масла.
2. Вместимость, м 120
3. Расчётная температура стенки, С 70
4. Минимально допустимая температура
стенки под расчётным давлением, С минус 40
5. Рабочее давление, МПа налив
6. Пробное давление при гидравлическом испытании, МПа налив
7. Материал из которого сделан резервуар AISI 304, 08Х18Н10, 12Х18Н10Т; ст3
8. Среда
состав растительное масло
класс опасности не классифицируется не воспламеняется
по ГОСТ 12.1.007-76 невзрывоопасная
9. Группа сосуда по таблице 1 ГОСТ Р 52630-2012 4
10. Срок службы, лет, 10
11. Сейсмичность, баллов, не более 7
