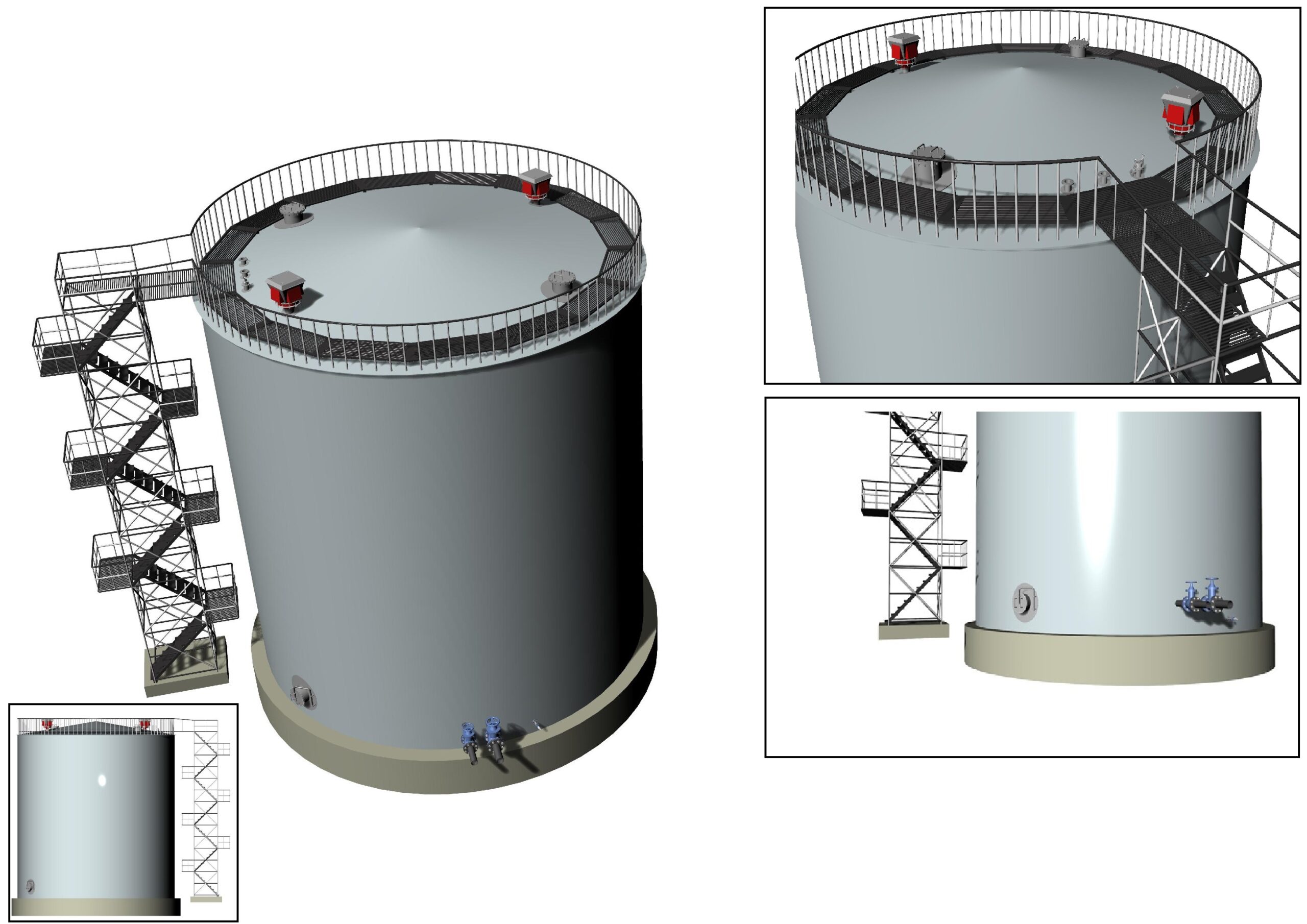

Резервуар вертикальный стальной РВС-2000 НЕСТАНДАРТНЫЙ (!) с лестницей

Объем - 2000 кб.м.
Диаметр - 13,5 м.
Высота - 14 м.

Комплектация:
Входной патрубок Ду200 с коренной задвижкой Ду200
Выходной патрубок Ду250 с коренной задвижкой Ду250
Люк-лаз ЛЛ-600 - 2 шт.
Кран сифонный КС-50
Патрубок монтажный Ду250 - 2 шт.
Клапан дыхательный КДС-1500/250 - 2 шт.
Патрубок монтажный Ду150 для оборудования КИПиА - 2 шт.
Патрубок монтажный тройниковый Ду150/Ду50
Люк замерной ЛЗ-150
Люк световой ЛС-600 - 2шт.
Кольцевая площадка на крыше РВС
Фундамент (кольцо) резервуара.
Ограждение площадки высотой 1100 мм
Лестница шахтная шахтная с высотой пролета 2000 мм.
Фундамент (плита) лестницы.

ВНИМАНИЕ! РВС нестандартный. Модель разрабатывалась для проекта нефтехимического терминала с ограниченной территорией, поэтому резервуар уже стандартного и выше.

Примечание.

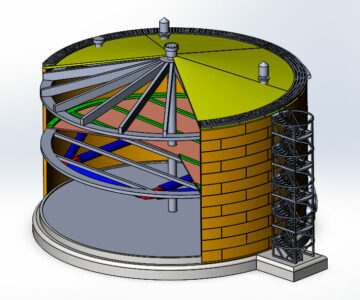

Модель представляет собой сборку элементов резервуара. Каждый элемент выполнен в отдельном слое (подслое) и может быть использован отдельно от сборки. По сути, данная сборка является группой объединенных 3d моделей перечисленных выше элементов (деталей, механизмов, устройств).
