Резервуар вертикальный стальной РВС-400

628

150

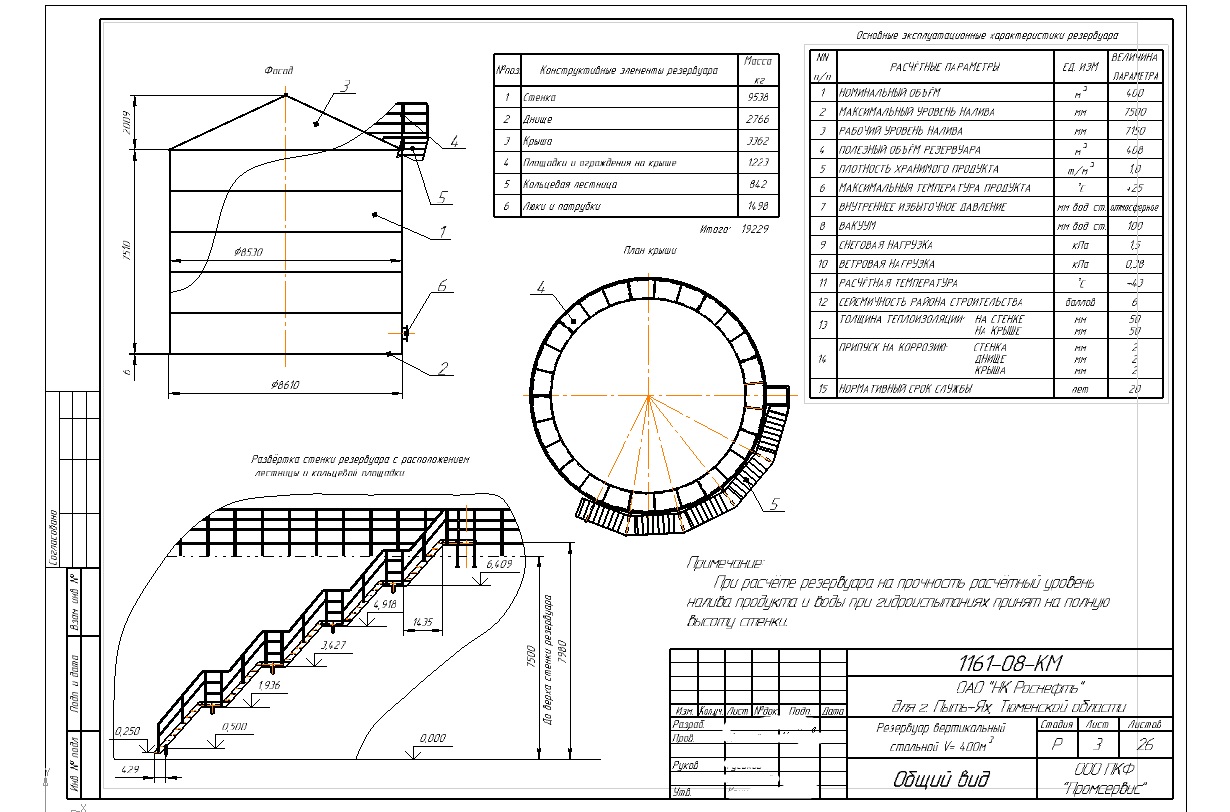

Чертеж Резервуар вертикальный стальной РВС-400

Резервуар вертикальный стальной, объемом 400м3 с кольцевой лестницей и конической крышей

конструкции металлические РВС РВС-400

Автор

rvs3000

Дата

20.08.2020

Язык

Русский

Состав

Полный КМ (Конструкции металлические)

Софт

КОМПАС-3D 14 Как открыть?

Содержимое архива

1161 РВС-400 (коническая крыша, кольцевая лестница)
- Л.008 Люк овальный 600х900 СБ.cdw
- Л.022 Верхняя площадка.cdw
- Л.015 План кольцевой лестницы и площадок на крыше .cdw
- Л.009 Люк овальный 600х900.Детали.cdw
- Л.005 Крыша.cdw
- Л.007 Люк в стене Ду600. Детали.cdw
- Л.001 Общие данные.cdw
- Л.024 Верхняя площадка 2.cdw
- Л.014 План кольцевой лестницы.cdw
- Л.018 Кронштейн.cdw
- Л.019 Нижний лестничный марш.cdw
- Л.017 Ограждение промежуточного марша.cdw
- Для согласования патрубков.cdw
- Л.026 Сектор ограждение кольцевой площадки.cdw
- Л.004 Полотнище стенки.Днище.cdw
- Л.023 Ограждение верхней площадки.cdw
- Титульный лист.cdw
- Л.013 Установка патрубков.Детали.cdw
- Л.012 Установка патрубков.cdw
- Л.020 Ограждение нижнего марша.cdw
- Л.003 Общий вид.cdw
- Л.002 Ведомость отправочных марок.cdw
- Л.006 Люк в стенке Ду600 СБ.cdw
- Л.010 Люк на крыше Ду500 .cdw
- Л.025 Сектор кольцевой площадки.cdw
- Л.021 Промежуточная лестничная площадка.cdw
- Л.016 Промежуточный лестничный марш.cdw
- Л.011 Люк на крыше Ду500 (1).cdw
