Технические характеристики серозатвора:
- Производительность - max 1,6 т/час;
- Рабочее давление - 0,05 МПа (0,5 кгс/см2);
- Расчетное давление - 0,6 МПа (6 кгс/см2);
- Температура рабочей среды - max 150⁰С, - min 140⁰C;
- Объём - 0,281 м3;
- Масса (пустого) - 1140 кг.
- Материал корпуса – Сталь 20.
- Назначенный срок службы – 16 лет.

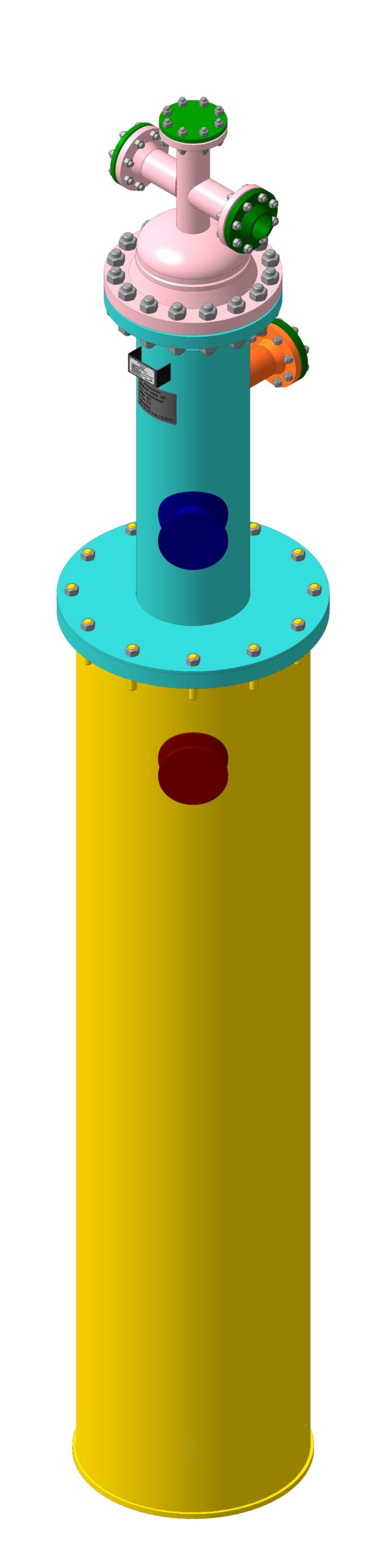

Серозатвор
0
1
545
2
0
50
Сообщить о проблеме
Автор
Airat1979
Дата
28.06.2018
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 13SP2
Как открыть?
Отзывов пока нет
Содержимое архива
-
Днище верхнее.m3d
-
Дно.m3d
-
Заглушка.m3d
-
Заглушка 80-40.m3d
-
Кольцо.m3d
-
Корпус.a3d
-
Косынка.m3d
-
Крестовина.a3d
-
Крестовина с разделками под сварку.a3d
-
Кронштейн.m3d
-
Крышка.a3d
-
Крышка стакана.m3d
-
Монтажный штуцер.a3d
-
Монтажный штуцер корпуса.a3d
-
Обечайка.m3d
-
Патрубок.m3d
-
Патрубок корпуса.m3d
-
Патрубок крестовины.m3d
-
Патрубок крестовины с разделками под сварку.m3d
-
Патрубок монтажного штуцера.m3d
-
Пластина.m3d
-
Пластина усиления.m3d
-
Пластина усиления корпуса.m3d
-
Подставка.m3d
-
Прокладка 80-40.m3d
-
Прокладка 300-40 исп.2.m3d
-
Серозатвор.a3d
-
Стакан.a3d
-
Табличка.m3d
-
Табличка приварная.m3d
-
Труба корпуса.m3d
-
Труба центральная.m3d
