Шламовый насос -150/30

1295

300

Тип - вертикальный-шламовый
Подача номинальная ,м3/час (м3/с) -150(0,042)
Напор номинальный,МПа (м) - 0,3(30)
Расчетная мощность,кВт - 30,0
Частота вращения, об/мин - 1500,0
Диаметр нагнетающего/всасывающего патрубков,мм - 125,0

Насос шламовый Шламовый насос

Автор

Иван Петров

Дата

22.04.2020

Язык

Русский

Состав

3Дсборка,деталировка,Сборочный чертеж, рабочие чертежи,спецификации

Софт

КОМПАС-3D 16,1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

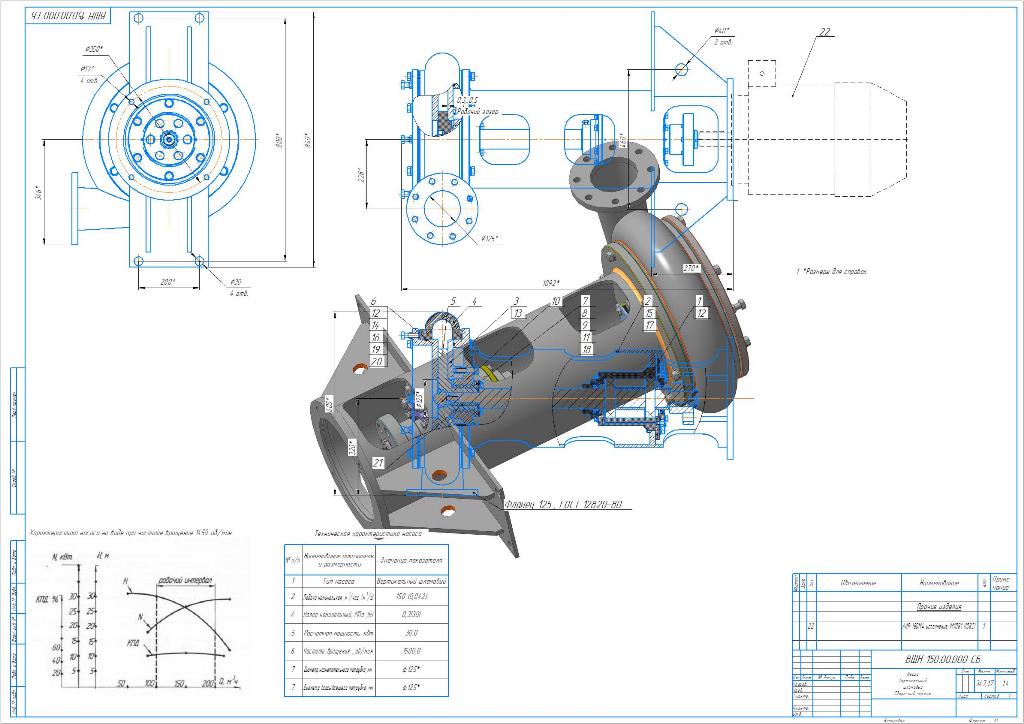

Насос вертикальный шламовый _ ВШН 150.00.000 СБ
- Насос вертикальный шламовый Сборочный чертеж _ ВШН 150.00.000 СБ.cdw
- Крышка _ ВШН 150.00.003.m3d
- Элдвиг _ ТН.m3d
- Насос вертикальный шламовый _ ВШН 150.00.000 СБ.a3d
- Улитка _ ВШН 150.00.001.cdw
- Винт-пробка _ ВШН 150.00.007.cdw
- Уплотнение _ ВШН 150.00.004.cdw
- Крышка _ ВШН 150.00.003.cdw
- Шпиндель _ ВШН 150.01.000 СБ
  - Крышка _ ВШН 150.01.003.m3d
  - Корпус _ ВШН 150.01.001.m3d
  - Прокладка _ ВШН 150.01.006.m3d
  - Втулка _ ВШН 150.01.004.m3d
  - Крышка _ ВШН 150.01.003-01.cdw
  - Муфта _ ВШН 150.01.007.cdw
  - Втулка грязевая _ ВШН 150.01.005.m3d
  - Крышка _ ВШН 150.01.003.cdw
  - Втулка _ ВШН 150.01.004-01.cdw
  - Шпиндель _ ВШН 150.01.000 СБ.a3d
  - Прокладка _ ВШН 150.01.006.cdw
  - Муфта _ ВШН 150.01.007.m3d
  - Вал _ ВШН 150.01.002.m3d
  - Корпус подшипника _ ВШН 150.01.001.cdw
  - Шпиндель Сборочный чертеж _ ВШН 150.01.000 СБ.cdw
  - Вал _ ВШН 150.01.002.cdw
  - Втулка грязевая _ ВШН 150.01.005.cdw
  - Втулка _ ВШН 150.01.004.cdw
- Шайба-регулятор _ ВШН 150.00.006.cdw
- Корпус _ ВШН 150.02.000 СБ
  - Корпус Сборочный чертеж _ ВШН 150.02.000 СБ.cdw
  - Корпус _ ВШН 150.02.000 СБ.a3d
  - Корпус _ ВШН 150.02.001.m3d
- Шайба _ ВШН 150.00.005.cdw
- Плита _ ВШН 150.03.000 СБ
  - Плита _ ВШН 150.03.000.a3d
  - Плита _ ВШН 150.03.000.cdw
- Крыльчатка _ ВШН 150.00.002.cdw
- Уплотнение _ ВШН 150.00.004.m3d
- Шайба-регулятор _ ВШН 150.00.006.m3d
- Крыльчатка _ ВШН 150.00.002.m3d
- Винт-пробка _ ВШН 150.00.007.m3d
- Улитка _ ВШН 150.00.001.m3d
- Шайба _ ВШН 150.00.005.m3d
