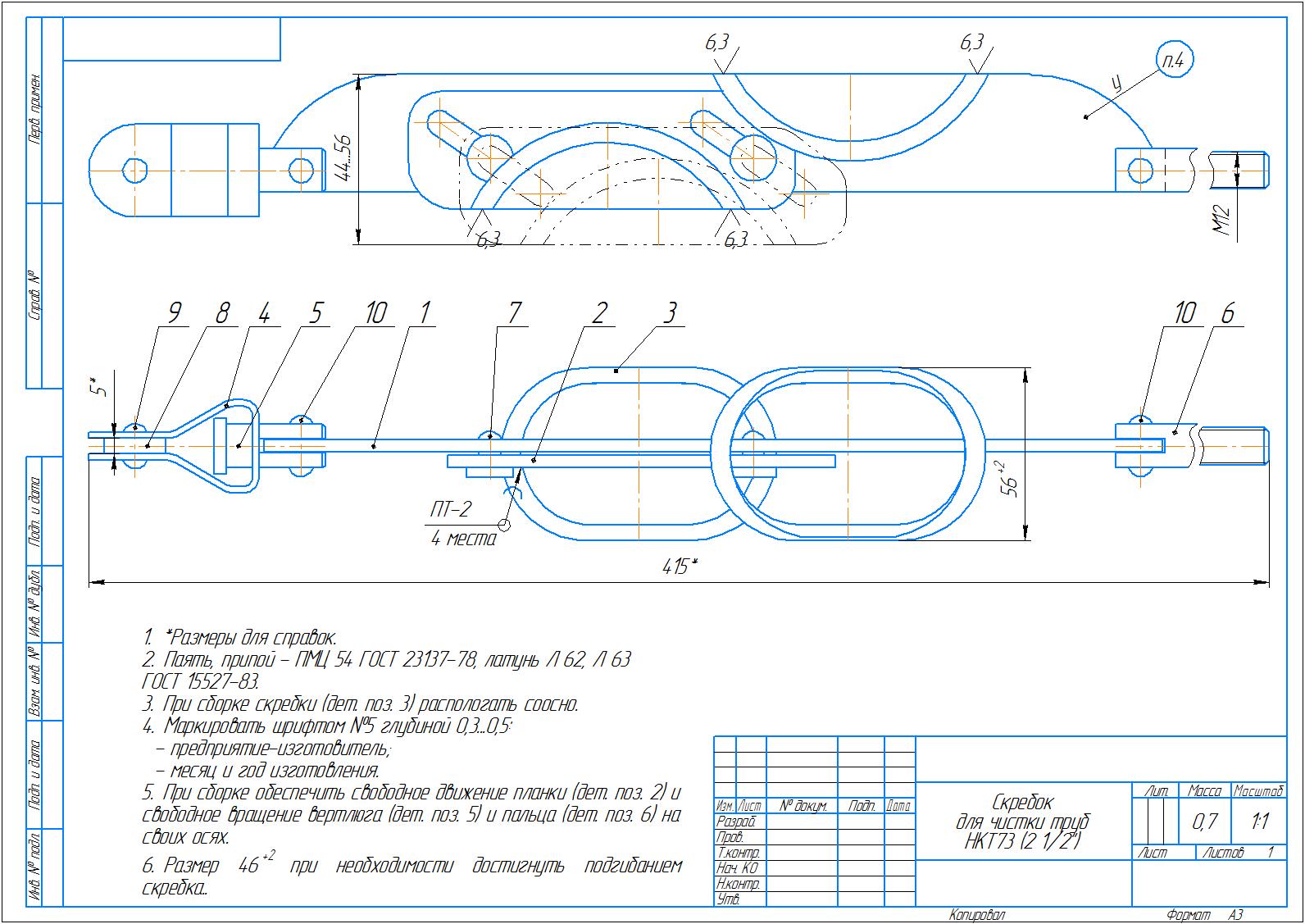

В данной работе представлен сборочный чертеж скребка для НКТ 73 переменного сечения, спецификация. Специальный скребок для механической очистки внутренней поверхности НКТ диаметром 73 мм от мягких отложений типа АСП (асфально-смоло-парафинистых отложений).
Скребок может использоваться в составе любых установок депарафинизации скважин.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Скребок для НКТ 73
Скребок для НКТ 73
0
7
1574
36
0
40
Сообщить о проблеме
Автор
maksimgoncharov
Дата
05.06.2018
Язык
Русский
Состав
Скребок для чистки труб НКТ73
Софт
КОМПАС-3D 2013
Как открыть?
Содержимое архива
-
67.6443.06 Палец2.cdw
-
67.6443.01 Планка.cdw
-
67.6443.00 Спецификация.spw
-
67.6443.07 Ось.cdw
-
67.6443.05 Палец.cdw
-
67.6443.02 Планка.cdw
-
67.6443.00 СБ Скребок.cdw
-
67.6443.03 Скребок.cdw
-
67.6443.08 Втулка.cdw
-
67.6443.04 Скоба.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
