Создание установки для дозирования реагента на приеме УЭЦН

0
25
862
1
0
900

Кафедра машин и оборудования нефтяной и газовой промышленности
Выпускная квалификационная работа
Тема: «Создание установки для дозирования реагента на приеме УЭЦН»
Москва 2015

В данной выпускной квалификационной работе (ВКР) объектом исследования является установка для дозирования реагента.
Предмет исследования – обеспечение устойчивой работы дозировочного насоса при низких подачах.
Целью ВКР является создание установки дозирования реагента на приеме УЭЦН.
Во введении отмечена актуальность борьбы с отложениями солей в настоящее время.
В первой главе представлен обзор научной и технической литературы по методам борьбы с отложениями солей, выбран прототип проектируемой установки.
Во второй главе проведен ручной и компьютерный подбор установки центробежных насосов, определенны технические характеристики дозировочного насоса, представлены прочностные расчеты основных элементов приводной и гидравлической части.
В заключении подведены итоги проделанной работы, отмечено достижение поставленной цели и выполнение необходимых задач.
ВКР содержит 62 страницы, 30 рисунков, 10 таблиц, 29 литературных источников.

Исходные данные к работе: Плотность воды 1015 кг/м3, нефти 850 кг/м3, газа 1 кг/м3, планируемый дебит скважины 100 куб.м в сутки, обводненность продукции пласта 0,95, газовый фактор 220 м3/м3, объемный коэффициент нефти 1,2, глубина пласта 3142 м, пластовое давление 28,2 МПа, давление насыщения 24 МПа, Температура пласта 89 градусов, температурный градиент 0,03 град./м, коэффициент продуктивности 26 м3/сутМПа, затрубное давление 0,9МПа, буферное давление 0,8МПа.

Содержание
ВВЕДЕНИЕ 3
ГЛАВА 1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ 4
1.1 Описание конструкции УДР 15
1.2 Классификация силовых насосов УДР 21
1.3 Маркировка и производители установок дозирования реагентов 26
1.4 Методика принятия решения о необходимости применения УДР 33
1.5 Выбор прототипа установки 36
ГЛАВА 2. РАСЧЕТНАЯ ЧАСТЬ 37
2.1 Подбор УЭЦН 37
2.2. Расчет основных параметров насосного агрегата УДР 44
2.3 Расчет волнового редуктора 47
2.4 Расчет плунжера на устойчивость 53
2.5 Расчет стенки цилиндра 56
ЗАКЛЮЧЕНИЕ 59
СПИСОК ЛИТЕРАТУРЫ 61
ПРИЛОЖЕНИЯ 63


Сообщить о проблеме
Дата
22.05.2017
Язык
Русский
Состав

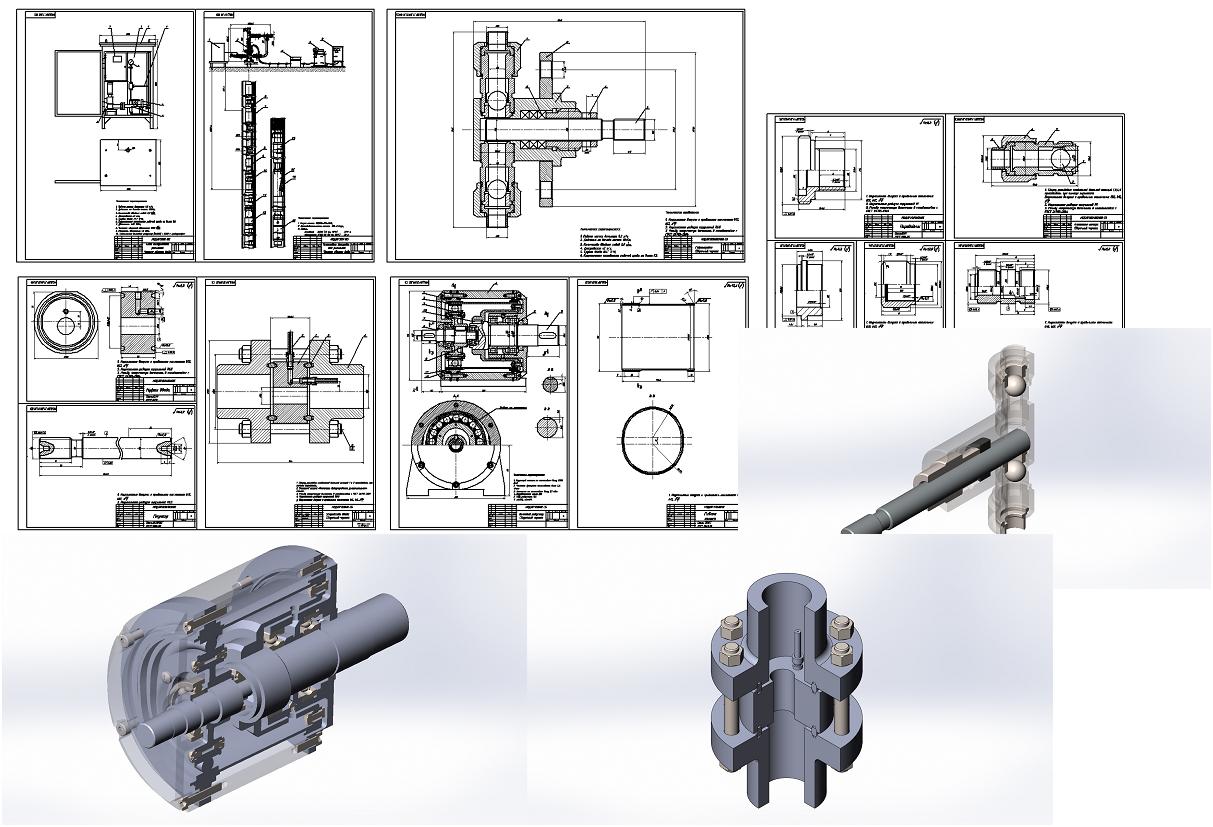

ПЗ, Установка дозирования реагента (ВО), Блок дозирования реагента (ВО), Гидрокоробка (СБ), Устройство ввода (СБ), Волновой редуктор (СБ), Клапанная камера (СБ), Деталировки, Спецификации (СП), Волновой редуктор 3D-сборка (SolidWorks 2016 SP4), Гидрокоробка 3D-сборка (SolidWorks 2016 SP4), Муфта ввода 3D-сборка (SolidWorks 2016 SP4)
