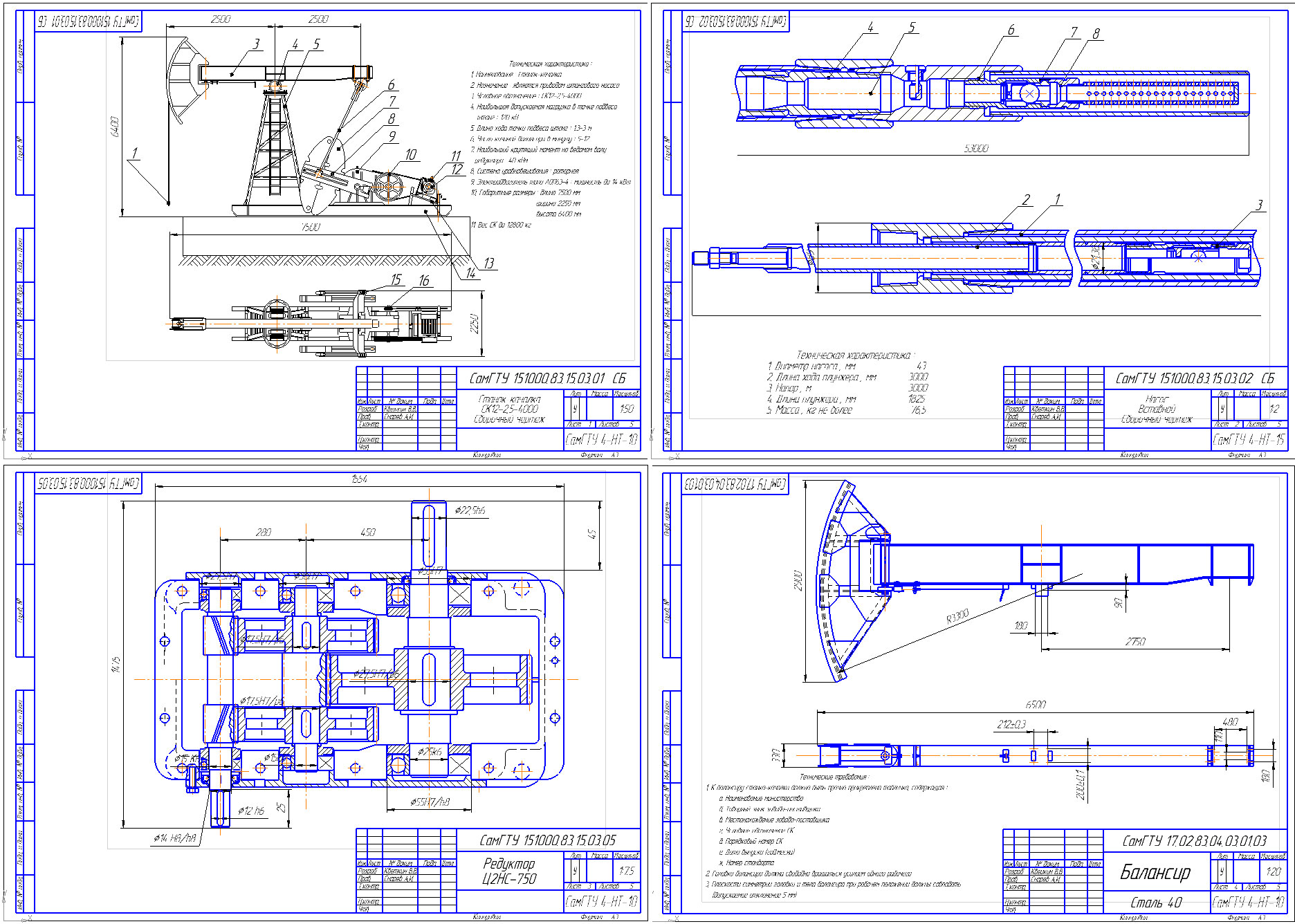

Станок-качалка СК-12-2,5-4000

Самарский государственный технический университет
Кафедра Машин и оборудования нефтяных и газовых промыслов
Курсовой проект по дисциплине "Техника и технология Добычи нефти"
На тему : Штанговый гидравлический насос 15 Вариант
Самара 2015

Техническая характеристика Станок-качалка СК-12-2,5-4000:
1. Наименование : Станок-качалка
2. Назначение : является приводом штангового насоса
3. Условное обозначение : СК12-2,5-4000
4. Наибольшая допускаемая нагрузка в точке подвеса
штанг : 120 кН
5. Длина хода точки подвеса штанг : 1,3-3 м
6. Число качаний балансира в минуту : 5-12
7. Наибольший крутящий момент на ведомом валу
редуктора : 40 кНм
8. Система уравновешивания : роторная
9. Электродвигатель типа АОП63-4 : мощность до 14 кВт
10. Габаритные размеры : длина 7500 мм
ширина 2250 мм
высота 6400 мм
11. Вес СК до 12800 кг

Содержание
1. Обзор существующих конструкций………………………………………….3
2. Выбор оборудования ШГНУ и определение параметров работы
насоса…………………………………………………………………………...5
3. Расчетная часть………………………………………………………………...9
3.1.Определение нагрузок на головку балансира станка-качалки……………..9
3.2.Определение длины хода плунжера штангового насоса………………….12
3.3.Расчет производительности и определение коэффициента
подачи ШГНУ………………………………………………………………..13
3.4.Расчет прочности колонны штанг…………………………………………..15
3.5.Расчет НКТ по аварийной нагрузке при эксплуатации ШГНУ…………..17
3.6.Расчет НКТ на циклические нагрузки……………………………………...18
3.7.Определение момента на валу кривошипа и мощности
электродвигателя…………………………………………………………….20
3.8.Расчет балансира на прочность……………………………………………..21
4. Список литературы……………………………………………………………23
