Станок-качалка СК6-2,1-2500

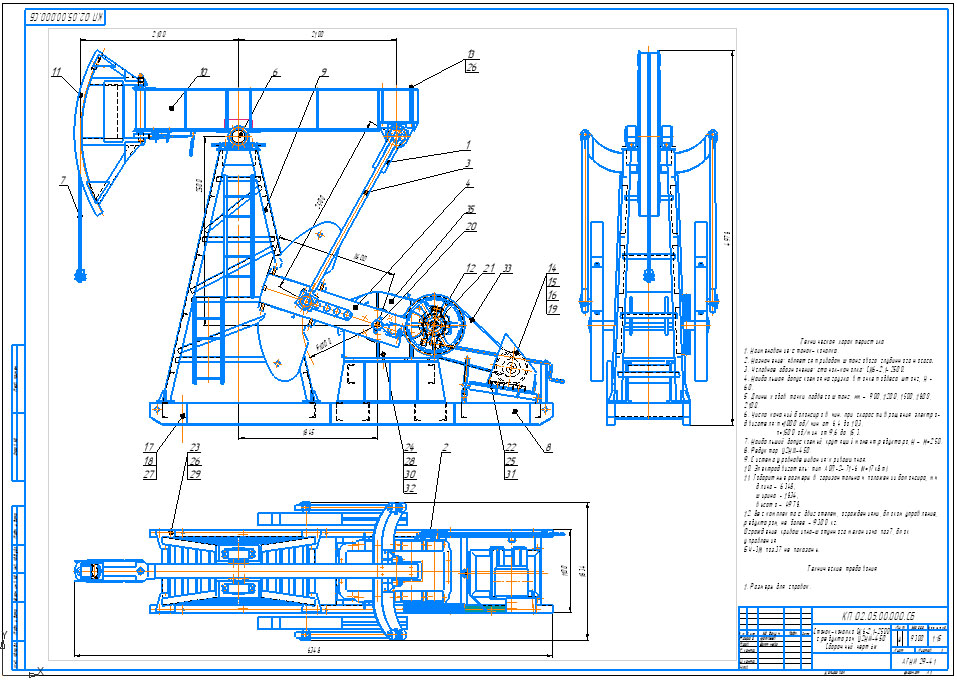

Выполнен сборочный чертеж станка-качалки СК6-2,1-2500. Он используется в нефтегазовой промышленности для добычи пластовой жидкости.
Грузоподъемность, т - 6
Длина хода плунжера, м - 1,5-2,1
Крутящий момент на валу редуктора, кНм - 25

Техническая характеристика
1. Наименование: станок-качалка.
2. Назначение: является приводом штангового глубинного насоса.
3. Условное обозначение: станок-качалка: СК6-2,1-2500.
4. Наибольшая допускаемая нагрузка в точке подвеса штанг, Н - 60.
5. Длины ходов точки подвеса штанг, мм - 900, 1200, 1500, 1800, 2100.
6. Число качаний балансира в мин. при скорости вращения электро-
двигателя: п=1000 об/мин от 6,4 до 10,3;
п=1500 об/мин от 9,6 до 15,3.
7. Наибольший допускаемый крутящий момент редуктора, Н - М=250.
8. Редуктор Ц2НШ-450.
9. Система уравновешивания: кривошипная.
10. Электродвигатель: тип АОП-2-71-6 (N=17кВт).
11. Габаритные размеры в горизонтальном положении балансира, мм
длина - 6348;
ширина - 1834;
высота - 4978.
12. Вес комплекта с двигателем, ограждениями, блоком управление, редуктором, не более - 9300 кг.
Ограждение кривошипно-шатунного механизма поз7, блок управления БУ-3М поз.37 не показаны.
