Тарелка клапанная d=1600

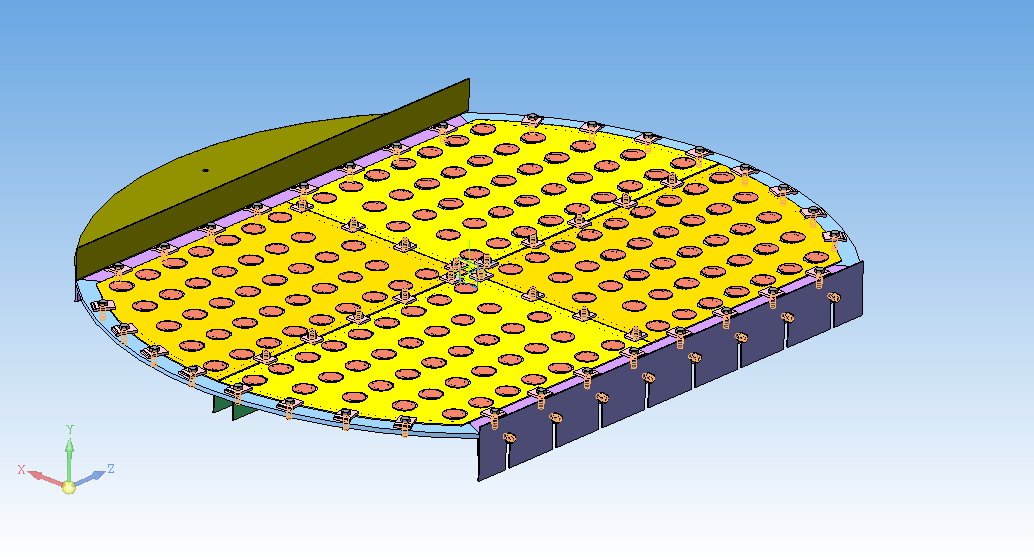

3D Модель клапанной тарелки. Тарелки являются устройством с переменным проходным сечением для газа (пара), которое меняется с изменением нагрузки колонны по газу. Используются в процессе ректификации в колоннах.
Клапаны представляют собой крышки разнообразной конструкции, прикрывающие отверстия на тарелке под действием собственного веса. При увеличении нагрузки колонны по газу клапан поднимается и свободное сечение для прохода газа возрастает. 3д сборка, детали отдельными файлами, лист сливной не включен в сборку (как файл присутствует)
