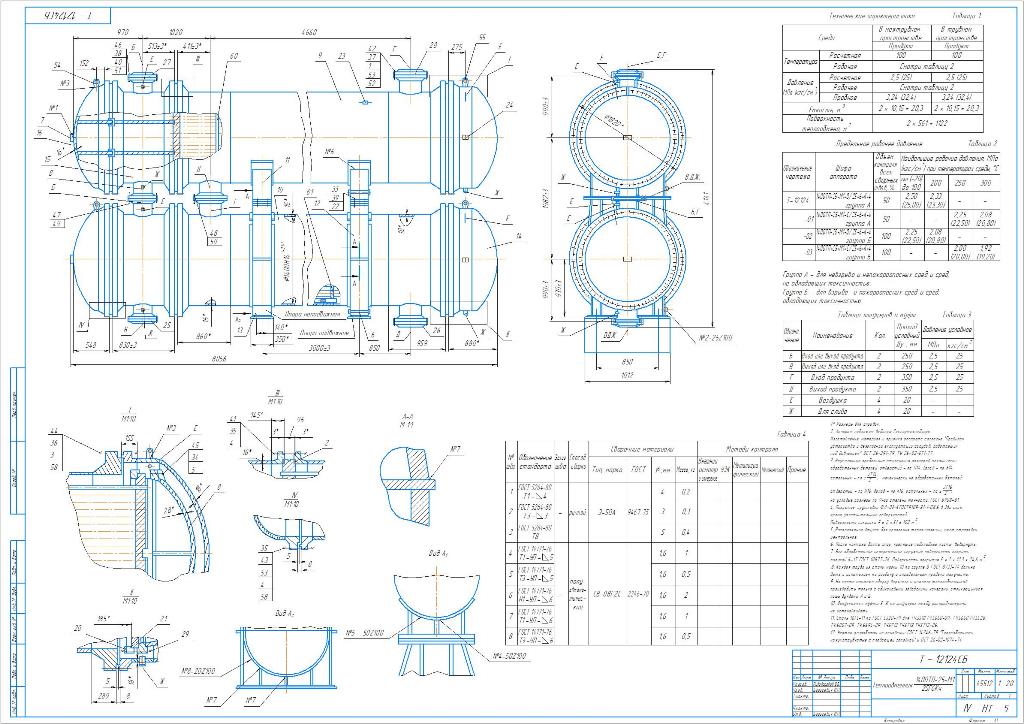

Теплообменник 1400ТП-25-М1/25Г6Кч

Расчетная температура - 100 С

Расчетное давление 2.5, МПа

Емкость 2Х10,15 =20,3 м3

Поверхность теплообмена 2х561=1122 м2

К корпусу, кожуху по торцам приварены трубные решетки, в которых закреплены пучки труб. В основном трубы в решетках крепятся с уплотнением развальцовкой или каким то другим способом в зависимости от материала труб. Трубные решетки закрываются крышками на прокладках и болтах. На корпусе имеются патрубки, через которые один теплоноситель проходит через трубное пространство. Второй теплоноситель через патрубки на крышках проходит по трубам. Во многоходовом теплообменнике в корпусе и крышках установлены перегородки для повышения скорости теплоносителей. Для увеличения теплоотдачи применяют оребрение теплообменных труб, которое выполняется или накаткой или навивкой ленты.
