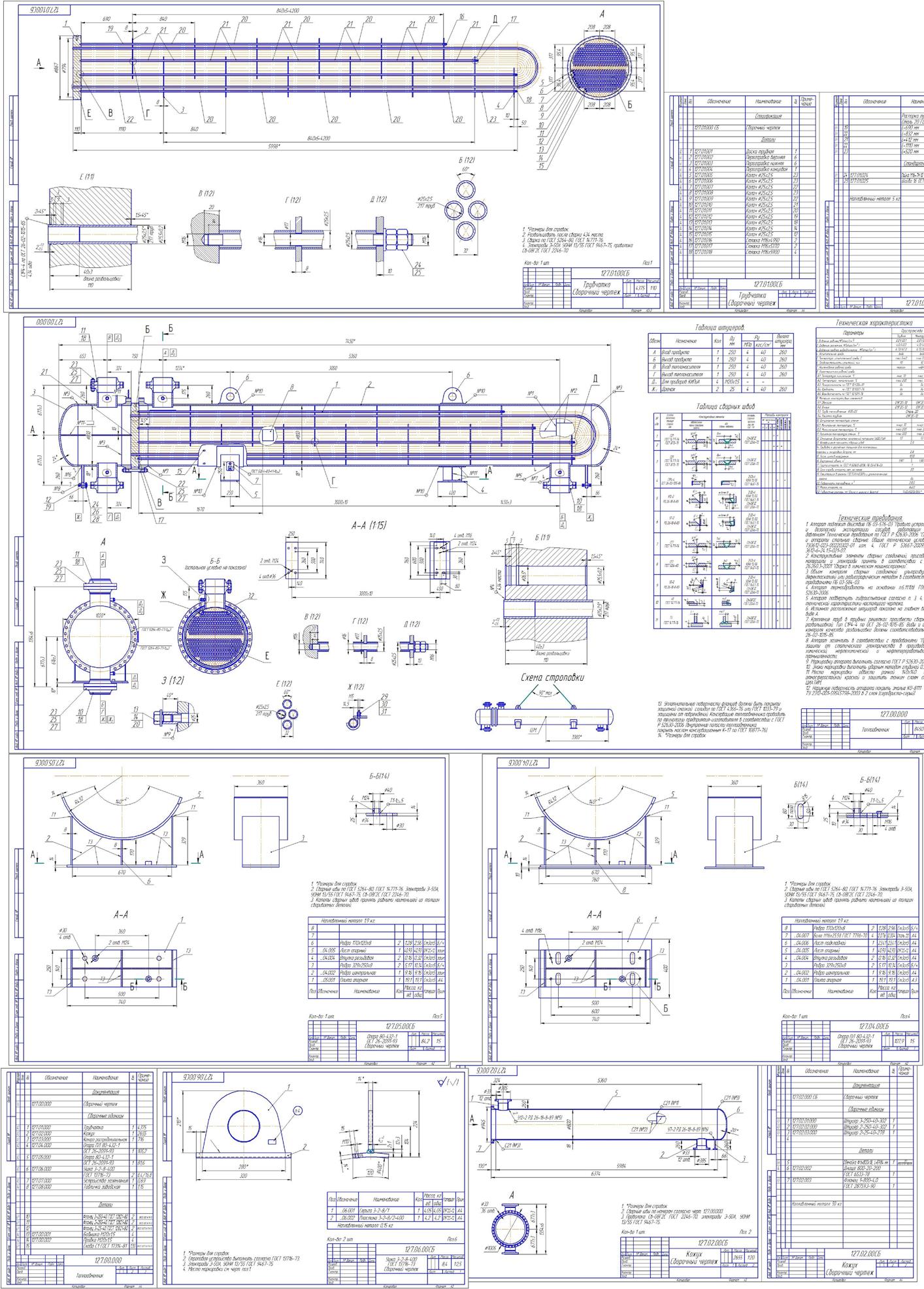

Теплообменник предназначен для нагрева нефти керосином. Теплообменный аппарат выполнен с U-образными трубками, что обеспечивает свободное удлинение труб и исключает возможность температурных расширений. Для обеспечения раздельного ввода и вывода циркулирующего по трубам теплоносителя в распределительной камере предусмотрена перегородка.
В трубное пространство теплообменного аппарата подается керосин, в межтрубное пространство – нефть. Нагрев нефти происходит через стенки теплообменных труб Ø25х2,5 выполненных из стали 20.
Основные элементы теплообменника выполнены из стали 09Г2С-12.
Поверхность теплообмена составляет 212,5 м2.
Расчет теплообменного аппарата выполнен на рабочее давление в 4,0 МПа согласно действующих норм.
Расчетный срок службы составляет 20 лет.
Расчет на прочность выполнен на ЭВМ по программе «Пассат 2.02 R6», разработанной ООО НТП «Трубопровод».
