3D модель Центрифуга для нефтяной промышленности

Небольшая центрифуга для нефтяной промышленности. Может использоваться и для других целей. Материал загружается в центрифугу, раскручивается. Жидкость отходит через боковой отвод. Привод от электродвигателя. Конструкция простая, как у стиральной машины.
Объём барабана - 100 литров
Диаметр барабана - 614 мм.
Отверстия в барабане квадратные 20х20 мм
Скорость вращения барабана - 1500 об/мин.
Мощность привода - 2,2 кВт.
Привод барабана от электродвигателя через ремённую передачу.

объём 100 литров Центрифуга

Автор

Игорь

Дата

27.04.2022

Язык

Русский

Состав

Сборочный чертёж и все детали для изготовления, включая 3-D модели.

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

2 Бак
- ЦН 01.02.014 - Вилка.m3d
- ЦН 01.02.005 - Патрубок.m3d
- ЦН 01.02.007 - Заглушка.m3d
- ЦН 01.02.006 - Кольцо.m3d
- ЦН 01.02.015 - Шпилька.cdw
- ЦН 01.02.015 - Шпилька.m3d
- ЦН 01.02.001 - Обечайка бака.m3d
- ЦН 01.02.005 - Патрубок.cdw
- ЦН 01.02.014 - Вилка.cdw
- ЦН 01.02.013 - Крышка.cdw
- ЦН 01.02.004 - Канал отводной.m3d
- ЦН 01.02.009 - Чаша.m3d
- ЦН 01.02.011 - Ось.cdw
- ЦН 01.02.016 Фланец.m3d
- ЦН 01.02.013 - Крышка.m3d
- ЦН 01.02.004 - Канал отводной.cdw
- ЦН 01.02.006 - Кольцо.cdw
- ЦН 01.02.009 - Чаша.cdw
- ЦН 01.02.007 - Заглушка.cdw
- ЦН 01.02.011 - Ось.m3d
- ЦН 01.02.017 - Основание.cdw
- ЦН 01.02.008 - Опора.m3d
- ЦН 01.02.000 СБ - Бак Сборочный чертеж.cdw
- ЦН 01.02.012 - Втулка.m3d
- ЦН 01.02.016 Фланец.cdw
- ЦН 01.02.008 - Опора.cdw
- ЦН 01.02.003 - Кольцо защитное.cdw
- ЦН 01.02.000 - Бак.spw
- ЦН 01.02.000 СБ - Бак.a3d
- ЦН 01.02.001 - Обечайка бака.cdw
- ЦН 01.02.002 - Дно бака.m3d
- ЦН 01.02.017 - Основание.m3d
- ЦН 01.02.003 - Кольцо защитное.m3d
- ЦН 01.02.012 - Втулка.cdw
- ЦН 01.02.002 - Дно бака.cdw
3 Узел подшипниковый
- ЦН 01.03.001 - Стакан.cdw
- ЦН 01.03.005 - Вал.cdw
- ЦН 01.03.003 - Втулка дистанционная.cdw
- ЦН 01.03.000 СБ - Узел подшипниковый Сборочный чертеж.cdw
- ЦН 01.03.004 - Фланец.m3d
- ЦН 01.03.001 - Стакан.m3d
- ЦН 01.03.004 - Фланец.cdw
- ЦН 01.03.008 - Прокладка.cdw
- ЦН 01.03.007 - Шпонка.cdw
- ЦН 01.03.008 - Прокладка.m3d
- ЦН 01.03.005 - Вал.m3d
- ЦН 01.03.006 - Шпонка.cdw
- ЦН 01.03.007 - Шпонка.m3d
- ЦН 01.03.006 - Шпонка.m3d
- ЦН 01.03.000 СБ - Узел подшипниковый.a3d
- ЦН 01.03.003 - Втулка дистанционная.m3d
4 Рама
- ЦН 01.04.002 - Заглушка.m3d
- ЦН 01.04.001 - Труба.m3d
- ЦН 01.04.004 - Шайба.cdw
- ЦН 01.04.004 - Шайба.m3d
- ЦН 01.04.003 - Стойка.m3d
- ЦН 01.04.005 - Стержень.cdw
- ЦН 01.04.002 - Заглушка.cdw
- ЦН 01.04.000 СБ - Рама.a3d
- ЦН 01.04.000 СБ - Рама Сборочный чертеж.cdw
- ЦН 01.04.003 - Стойка.cdw
- ЦН 01.04.006 - Труба.cdw
- ЦН 01.04.005 - Стержень.m3d
- ЦН 01.04.001 - Труба.cdw
1 Барабан
- ЦН 01.01.000 СБ - Барабан Сборочный чертеж.cdw
- ЦН 01.01.006 - Труба.m3d
- ЦН 01.01.000 СБ - Барабан.a3d
- ЦН 01.01.006 - Труба.cdw
- ЦН 01.01.008 - Фланец барабана.m3d
- ЦН 01.01.008 - Фланец барабана.cdw
- ЦН 01.01.007 - Втулка конусная.m3d
- ЦН 01.01.003 - Фланец верхний.m3d
- ЦН 01.01.004 - Кольцо.cdw
- ЦН 01.01.001 - Сепаратор.cdw
- ЦН 01.01.007 - Втулка конусная.cdw
- ЦН 01.01.002 - Дно.m3d
- ЦН 01.01.001 - Сепаратор.m3d
- ЦН 01.01.004 - Кольцо.m3d
- ЦН 01.01.002 - Дно.cdw
- ЦН 01.01.003 - Фланец верхний.cdw
ЦН 01.00.004 - Фланец подвижный.m3d
ЦН 01.00.001 - Амортизатор.m3d
Электродвигатель 3кВт.m3d
Электродвигатель 2,2кВт.m3d
ЦН 01.00.000 - Центрифуга.spw
ЦН 01.00.003 - Шайба.cdw
Шкив.m3d

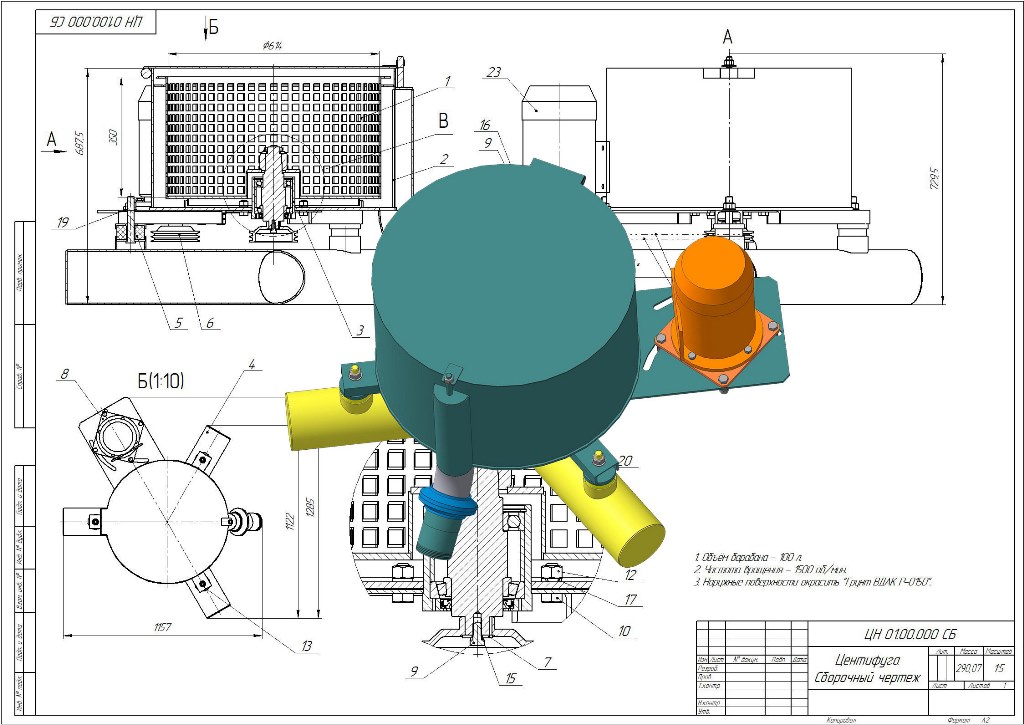

ЦН 01.00.000 СБ - Центифуга Сборочный чертеж.jpg
ЦН 01.00.001 - Амортизатор.cdw
ЦН 01.00.000 СБ - Центифуга Сборочный чертеж.cdw
ЦН 01.00.000 СБ - Центифуга.a3d
Ш 140.01 - Шкив 140.m3d
ЦН 01.00.002 - Шкив.cdw
ЦН 01.00.003 - Шайба.m3d
ЦН 01.00.004 - Фланец подвижный.cdw
ЦН 01.00.000 СБ - Центифуга.jpg
Шкив-2.m3d
