Центробежный нефтяной насос ТКА 63/80

930

100

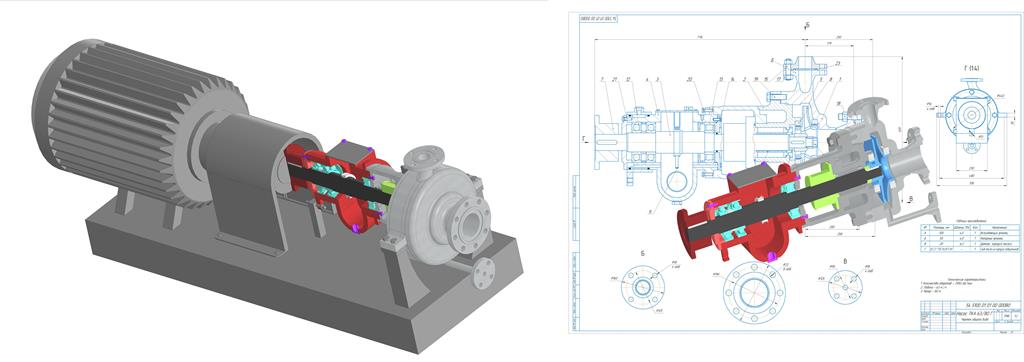

3D модель Центробежный нефтяной насос ТКА 63/80

Уфимский государственный нефтяной технический университет
Институт нефтегазового инжиниринга и цифровых технологий (ИНИЦТ)
Кафедра "Технологические машины и оборудование"

Центробежные нефтяные насосы типа ТКА предназначены для перекачивания нефти, сжиженных углеродистых газов и нефтепродуктов, плотностью не более 1800 кг/м3.
Перекачиваемая жидкость не должна содержать твердых взвешенных частиц размером более 0,2 мм. Массовая доля твердых частиц в жидкости не должна превышать 0,2%.

Центробежный нефтяной насос ТКА 63/80
Подача - 63 м3/ч
Напор - 80 м

нефтяной насос ТКА 63/80 центробежный насос Центробежный нефтяной насос ТКА 63/80

Автор

Maotay

Дата

28.03.2022

Язык

Русский

Состав

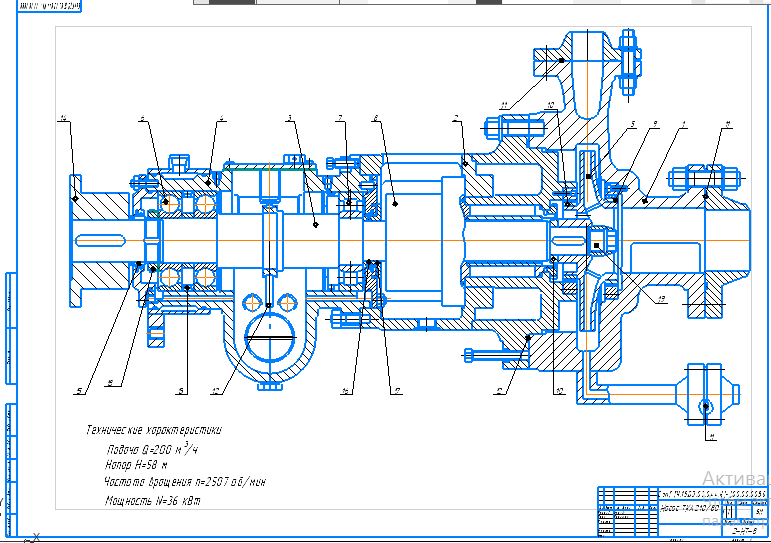

Чертеж насоса, спецификация, Центробежный нефтяной насос ТКА 63/80, ТКА 63/80 (модели учебные)
