Установка буровая для бестраншейной прокладки трубопроводов с усовершенствованным вращателем

0
132
1069
2
1
800

Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
КАФЕДРА НЕФТЕПРОМЫСЛОВЫХ МАШИН И ОБОРУДОВАНИЯ
ВКР на тему "Установка буровая для бестраншейной прокладки трубопроводов с усовершенствованным вращателем"

Содержание:

ОПРЕДЕЛЕНИЯ, ОБОЗНАЧЕНИЯ И СОКРАЩЕНИЯ…………….. 6
ВВЕДЕНИЕ…………………………………………………………….. 7
1 Установка буровая для бестраншейной прокладки трубопроводов... 8
1.1 Обзор существующих конструкций…………………………………... 8
1.1.1 Назначение, принцип работы, техническая характеристика установки буровой для бестраншейной прокладки трубопроводов... 8
1.1.2 Обзор методов и средств для бестраншейной прокладки трубопроводов…………………………………………………………..
17
1.2 Анализ работы буровой установки……………………………………. 18
1.2.1 Общие сведения об отказах…………………………………………… 18
1.2.2 Классификация отказов и причин отказов вращателя УББПТ-1…… 21
1.2.3 Предложения по повышению долговечности вращателя…………… 22
1.3 Обоснование основных параметров…………………………………... 25
1.3.1 Способы прокола………………………………………………………. 25
1.3.2 Способ продавливания………………………………………………… 32
1.3.3 Способ горизонтального бурения…………………………………….. 38
1.4 Усовершенствование конструкции вращателя………………………. 47
1.4.1 Усовершенствование конструкции…………………………………… 47
1.4.2 Надежность буровых машин и оборудования……………………….. 49
1.4.3 Определение вероятности безотказной работы вращателя…………. 50
1.4.4 Расчеты, подтверждающие надежность элементов вращателя……... 54
1.5 Расчеты на прочность и долговечность………………………………. 63
1.5.1 Расчет упругого элемента виброгасителя……………………………. 63
1.5.2 Расчет деталей виброгасителя на срез и смятие……………………... 65
1.5.3 Расчет резьбы на прочность…………………………………………… 67
1.6 Уровень унификации и стандартизации……………………………… 70
1.7 Мероприятия по повышению коррозионностойкости …………….. 74
1.8 Техническое обслуживание…………………………………………… 75
1.8.1 Общие вопросы ремонта бурового оборудования………………........ 75
1.8.2 Ремонт деталей вращателя и их сборка………………………………. 77
2 Расчет безопасности и экологичности проекта……………………… 80
2.1 Организационная структура охраны труда на предприятии ООО «Газпром нефть Хантос»………………………………………………. 80
2.2 Трехступенчатый контроль……………………………………………. 82
2.3 Производственный травматизм и его показатели…………………… 84
2.4 Характеристика условий труда при эксплуатации установки……… 85
2.5 Общие требования безопасности при эксплуатации буровых установок………………………………………………………………..
87
2.6 Расчет освещения на рабочей площади в месте эксплуатации буровой установки……………………………………………………...
91
2.7 Экологичность проекта………………………………………………... 92
3 Расчет экономической эффективности виброгасителя……………… 97
3.1 Общие сведения………………………………………………………... 97
3.2 База сравнения…………………………………………………………. 97
3.3 Исходные данные для расчета экономического эффекта при эксплуатации виброгасителя…………………………………………..
97
3.4 Расчет единовременных затрат для установления упругого элемента………………………………………………………………… 98
3.5 Расчет годовых изменяющихся эксплуатационных затрат потребителя для базовой и усовершенствованной конструкции……
101
3.6 Расчет экономического эффекта от производства и использования усовершенствованного вращателя…………………………………….
102
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ…………………… 105


Сообщить о проблеме
Дата
10.11.2016
Язык
Русский
Состав

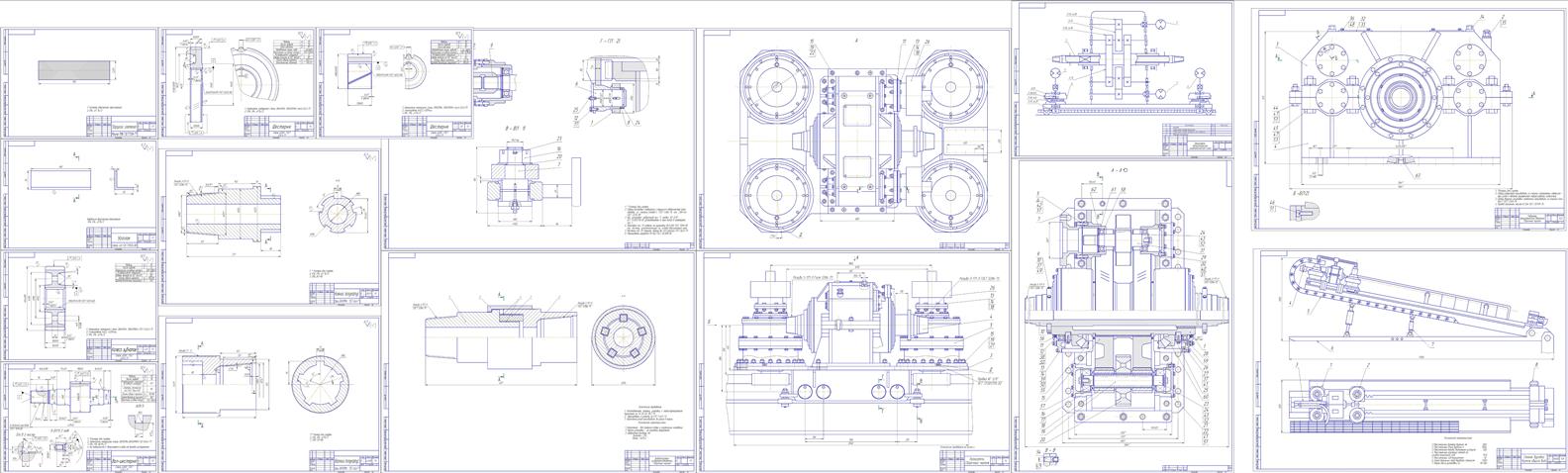

Схема вращателя (А1), Вращатель (А1×3), Редуктор вращательного движения (А1×2), Виброгаситель усовершенствованный (А1), Станок буровой (А1), Шестерня (А3), Колесо зубчатое (А3), Шестерня (А3), Вал-шестерня (А3), Нижний полукорпус (А3), Верхний полукорпус (А3), Упругий элемент (А3), Уголок (А3), РПЗ
