Установка комплексной подготовки газа Копилянського месторождения с совершенствованием влагоотделителя сепаратора входящего СГ800-15,2-1

Полтавский технический университет им. Ю. Кондратюка,
Кафедра оборудования нефтяных и газовых промыслов

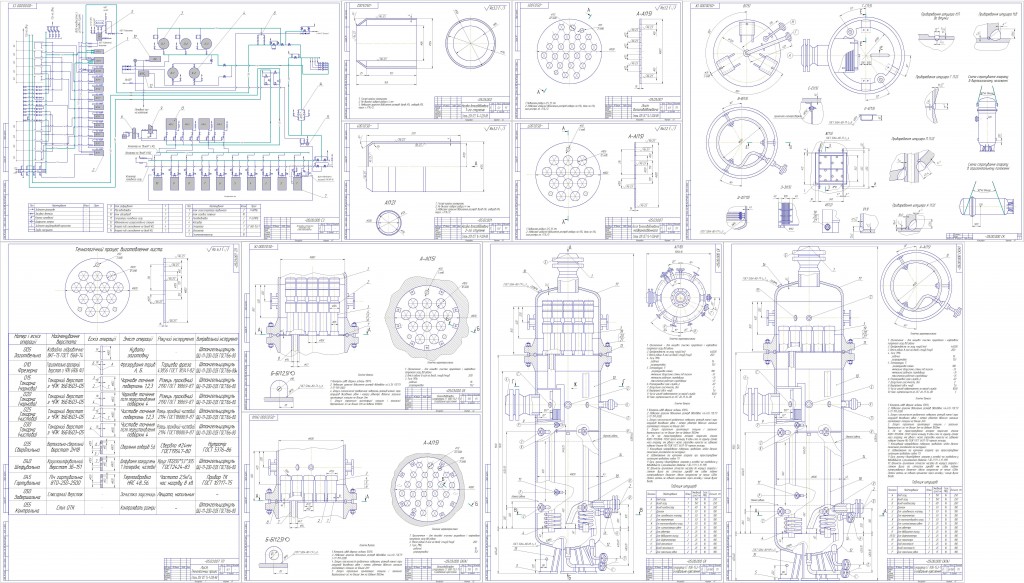

Дипломный проект на тему "Установка комплексной подготовки газа Копилянського месторождения с совершенствованием влагоотделителя сепаратора входящего СГ800-15,2-1"
Украина Полтава, 2014

Данный дипломный проект выполнен на тему: "Установка комплексной подготовки газа Копилянського месторождения с совершенствованием влагоотделителя сепаратора входного СГ800 -15 ,2 - 1".
В первых двух разделах приведено назначение и комплектность оборудования предназначенного для комплексной подготовки газа.
Разработаны техническое предложение по совершенствованию конструкции влагоотделителя сепаратора входного СГ800-15,2-1. Выполнено технико-экономическое обоснование подтверждения целесообразности предложенной модернизации.
В пятом разделе приведены комплекс расчетов на прочность, надежность оборудования предназначенного для комплексной подготовки газа.
Шестой и седьмой разделы охватывают комплекс ремонтных и организационно-технических мероприятий относительно оборудования предназначенного для комплексной подготовки газа.
Восьмой и девятый, разделы характеризуют мероприятия по охране труда и безопасности в чрезвычайных ситуациях, охране окружающей среды.
Расчет экономического эффекта от внедрения модернизированной конструкции влагоотделителя сепаратора входного СГ800-15,2-1 доказал целесообразность модернизации.

Зміст

Вступ…………………………….……………………………………………………4
1 Інформаційний огляд…………………………..…………………………….…...5
1.1 Основні елементи системи збору й підготовки продукції свердловини……...5
1.2 Газосепаратори відцентрові регульовані…………………………………..9
1.3 Газосепаратори жалюзійні………………………………………………….11
1.4 Газосепаратори сітчасті…………………………………………………….12
1.5 Регулююча арматура………………………………………………………...15
2 Вибір технологічного обладнання…………………………….………………..17

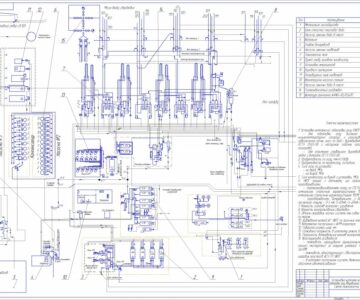

2.1 Загальна характеристика виробничого процесу……………………………….17
2.2 Підбір обладнання для експлуатації вузла відділення газової фракці……….21

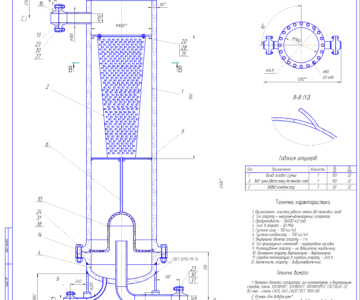

2.3 Принцип роботи та конструкція сепаратора СГ 800-15,2-1…………………..23
3 Техніко – економічне обґрунтування………………...………………...……....26
4. Опис технічної пропозиції………………..……………………………………..27
5 Розрахунки працездатності……….……………………………………..………30
5.1 Розрахунок фактичної напруги в корпусі сепаратора та днищі від дії внутрішнього тиску…………………………………………….……………………30
5.2 Визначення розрахункової товщини стінки корпуса і днища сепаратора….32
5.3 Розрахунок укріплення отворів на корпусі та днищі сепаратора, та виявлення одиничних та взаємоповязаних отворів……………………………………………33
5.4 Визначення розмірів укріплюючих елементів для отворів в корпусі сепаратора…………………………………………………………………………….34
6 Експлуатація та ремонт обладнання …………….………………...………….40
6.1 План – графік планово – попереджувальних ремонтів………………………..40
6.2 Типовий процес ремонту………………………………………………………..42

6.3 Умови експлуатації та аналіз діючих навантажень……………………………43
6.4 Ремонт посудин що працюють під тиском……………………………………..44
6.5 Типові види і причини спрацювання і відмов елементів обладнання………..46
6.6 Зміст технічного обслуговування обладнання. Перелік та послідовність робіт при ТО і поточному ремонті обладнання…………………………………………..47
6.7 Технологія відновлення – ремонт спрацьованих деталей……………………..48
6.8 Поверхневе зміцнення…………………………………………………………...49
6.9 Розрахунок припусків на механічну обробку листа…………………………...53
6.10 Вибір і розрахунок режимів різання…………………………………….……..55
7 Організаційно – технічні заходи з монтажу обладнання…………..………...58
7.1 Монтаж обладнання……………………………………………..……………….58
7.2 Структурне планування………………………………………………………….59
7.3 Календарне планування………………………………………………………….62
7.4 Оптимізація мережевих моделей………………………………………….…….69
7.5 Оперативне управління………………………………………………………….70
8 Охорона праці та безпека в надзвичайних ситуаціях…………...…...…..…..72
8.1 Охорона праці…………………………………………………………………….72
8.1.1 Аналіз шкідливих і небезпечних факторів, які діють на працюючих при експлуатації комплексу обладнання для УКПГ………………………………..….72
8.1.2 Технічні засоби що передбачаються для зменшення або усунення дії шкідливих і небезпечних виробничих факторів………………………..………….75
8.1.3 Інженерні рішення з охорони праці та техніки безпеки…………………….78
8.1.4 Техніка безпеки при експлуатації та обслуговуванні обладнання для забезпечення безпеки персоналу……………………………………………………83
8.2 Безпека в надзвичайних ситуаціях………………………………..…………….85
8.2.1 Аналіз можливих надзвичайних ситуацій в регіоні та на об’єкті господарювання…………………………………………………………………..….85
8.2.2 Розробка превентивних (запобіжних) заходів на випадок виникнення надзвичайної ситуації ……………………………………………...………………..87
8.2.3 Організація системи цивільного захисту на об’єкті господарювання……..88
8.2.4 Прогнозування обстановки у надзвичайній ситуації………………………..90
9 Охорона навколишнього середовища……………………….…….…...………94
9.1 Необхідність охорони природи на об’єктах нафто – газового комплексу…...94
9.2 Нормативно дозвільні документи по Копилянського УКПГ………………….94
9.3 Охорона водних ресурсів по Копилянського УКПГ…………………………...95
9.4 Охорона атмосферного повітря по УКПГ Копилянського родовища……...…96
9.5 Охорона ґрунтів по УКПГ Копилянського родовища…………………………98
9.6 Дії при початку надзвичайної ситуації на УКПГ Копилянського
родовища……………………………………………………………………….……101
10 Економічні розрахунки…………..…………………………….…...……...….105
Висновки………………...……………………………….………………………....118
Література…………..………………………………….…………………...……...120
