Установка подготовки нефти УПН "Гремиха"

КНИТУ(КХТИ,КГТУ), МАХП, Оборудование нефтегазовой переработки, УПН, 2014год

Общая характеристика производственного объекта
Установка подготовки нефти «Гремиха» Гремихинского месторождения предназначена для сбора, подготовки, учета принимаемой продукции со скважин Гремихинского месторождения. Обеспечивает глубокое обезвоживание и обессоливание нефти, очистку сточных вод от нефтепродуктов и механических примесей, учет поступающей нефти и газа. Осуществляет перекачку подготовленной нефти на ПСП «Малая Пурга» для дальнейшей её сдачи АК «Транснефть», производит отпуск нефти на собственные и технологические нужды, а так же, согласно договора, отпуск нефти сторонним организациям для технологических нужд.

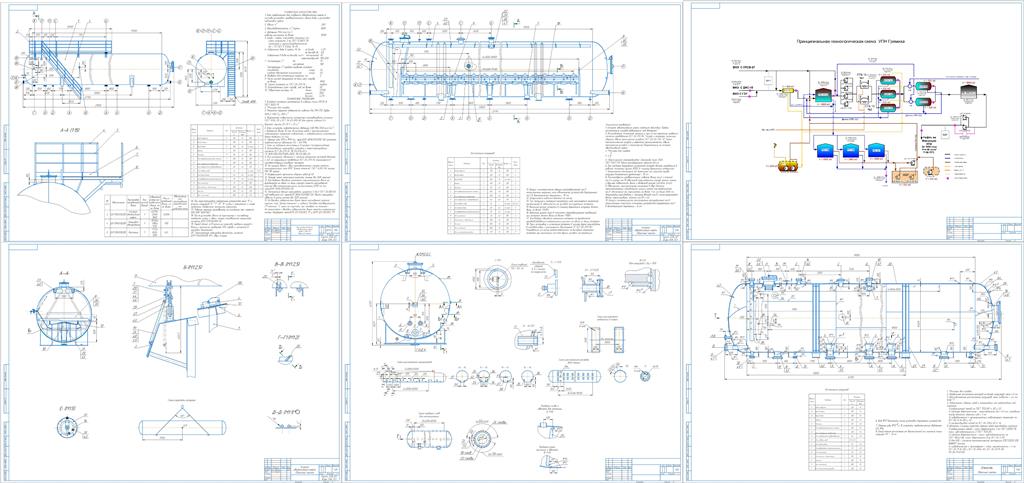

Работа содержит:
1. Пояснительную записку со всеми расчетами.
2. Технологическую схему установки (картинка на формате).

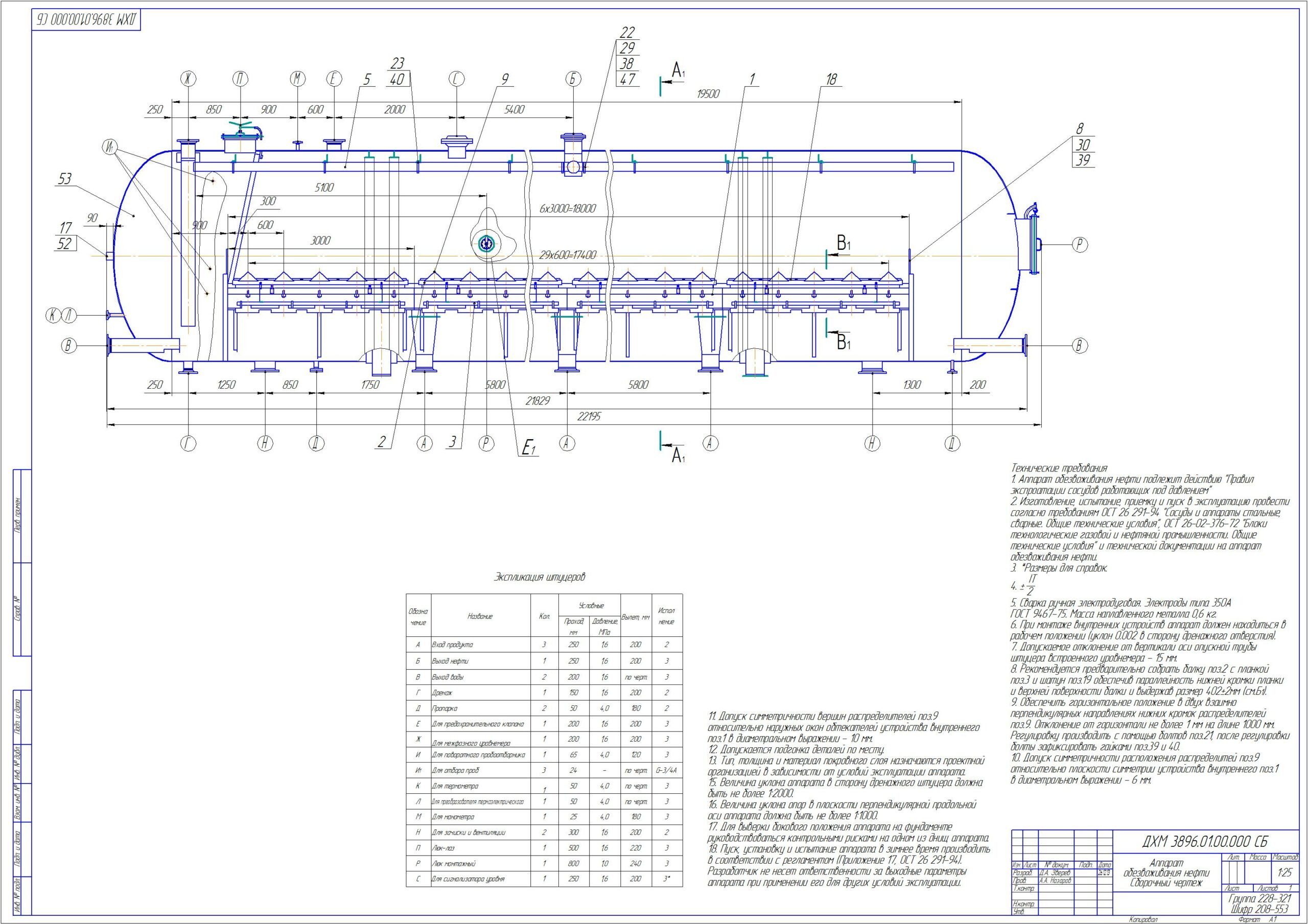

3. Рабочие чертежи формата А1=5шт. (СРД, БУОН, Отстойник или Сепаратор)

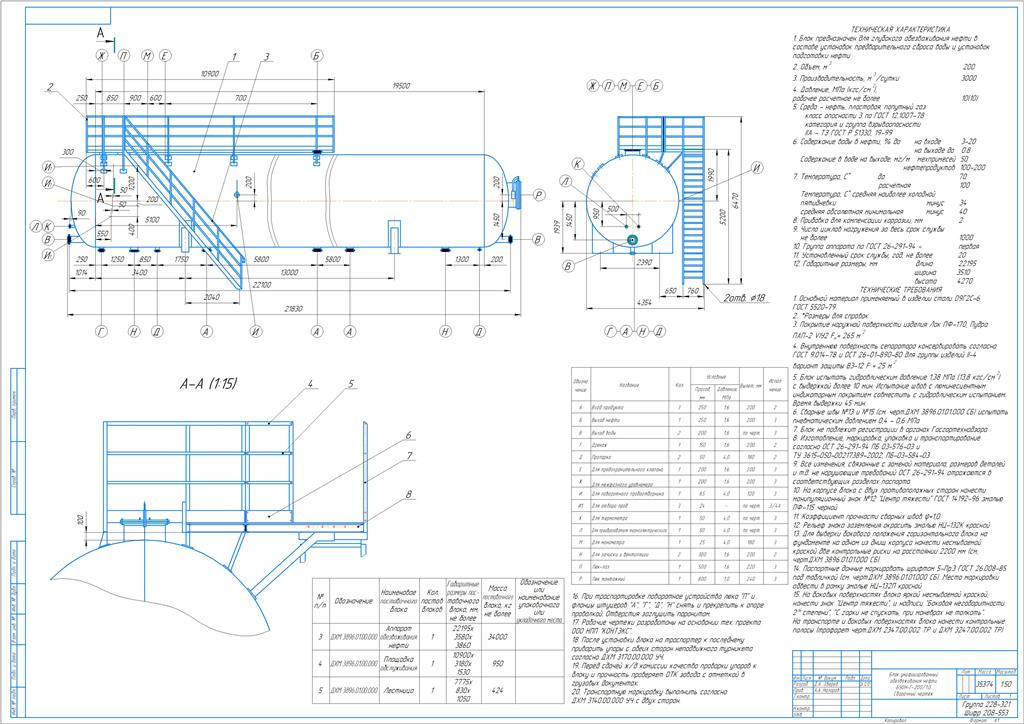

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
1. Блок предназначен для глубокого обезвоживания нефти в
составе установок предварительного сброса воды и установок
подготовки нефти
2. Объем, м 200
3. Производительность, м/сутки 3000
4. Давление, МПа (кгс/см),
рабочее расчетное не более 10(10)
5. Среда - нефть, пластовая, попутный газ
класс опасности 3 по ГОСТ 12.1007-78
категория и группа взрывоопасности
IIА - ТЗ ГОСТ Р 51330, 19-99
6. Содержание воды в нефти, % до на входе 3-20
на выходе до 0.8
Содержание в воде на выходе, мг/м мехпримесей 50
нефтепродуктов 100-200
7. Температура, С до 70
расчётная 100
Температура, С средняя наиболее холодной
пятидневки минус 34
средняя абсолютная минимальная минус 40
8. Прибавка для компенсации коррозии, мм 2
9. Число циклов нагружения за весь срок службы
не более 1000
10. Группа аппарата по ГОСТ 26-291-94 - первая
11. Установленный срок службы, год, не более 20
12. Габаритные размеры, мм длина 22195
ширина 3510
высота 4270
