Кабельный ввод предназначен для герметизации жил кабеля. Сальник кабельного ввода обеспечивает высокую герметичность. Сальник изготовлен из высокопрочного полиуретана, используемого при температурах от - 60°С до + 100°С, и статической деформации. и демонтажных операций. Рабочее давление, 21МПа, Присоединительная резьба НКТ73 ГОСТ 632-80, Диаметр отверстий под жилы кабеля, 10мм, Число отверстия в сальнике, 3шт, Рабочая среда - Нефтяная эмульсия. Температура скважинной среды, С не более - 120, Масса 10кг.
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Устройство кабельного ввода в скважину

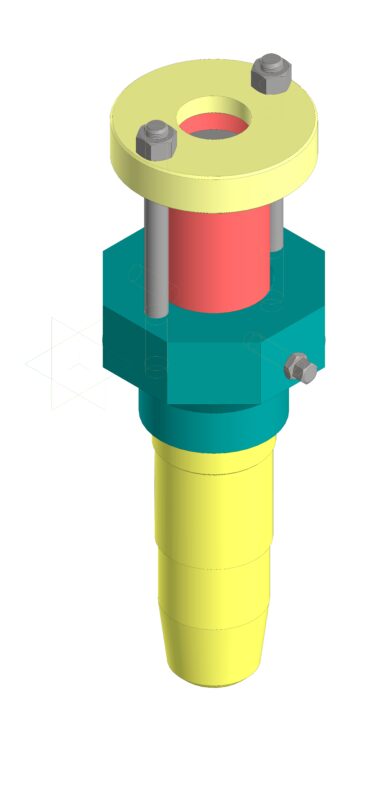

Устройство кабельного ввода в скважину
0
2
91
0
0
40
Сообщить о проблеме
Автор
Dmitry Nevedomsky
Дата
18.02.2025
Язык
Русский
Состав
3D Сборка, чертежи некоторых деталей, Спецификация
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гайка.m3d
-
Гайка _ КВ-21.08.003.cdw
-
Кольцо.m3d
-
Кольцо _ КВ-21.08.011.cdw
-
Корпус нижний.m3d
-
СБ. - Ввод кабельный.cdw
-
Сборка.a3d
-
Спецификация ввод кабельный.spw
-
Стакан.m3d
-
Стакан _ КВ-21.08.002.cdw
-
Уплотнение.m3d
-
Уплотнение кабельного ввода _ ЦРПР.12.00.000-01.cdw
-
Фланец.m3d
-
Шайба.m3d
-
Шайба2.m3d
-
Шайба3.m3d
-
Шайба4.m3d
-
корпус нижний.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
