Устройство для слива остатков нефтепродуктов из резервуара

150

Пензенская ГСХА
кафедра технический сервис машин
Конструкторская часть дипломного проекта без расчетов на тему "Разработка устройства для слива остатков нефтепродуктов из резервуара"
Пенза, 2013

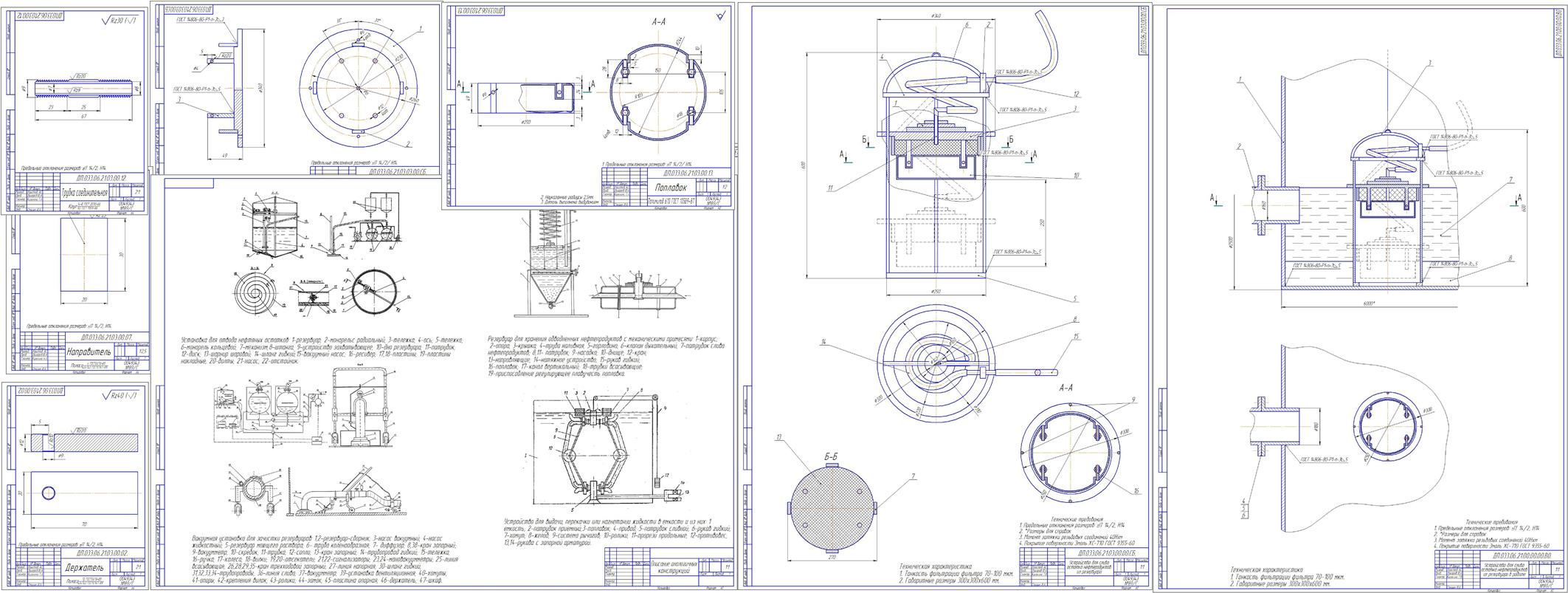

Устройство для слива остатка нефтепродукта из резервуаров состоит из жесткого каркаса 1 (рис 9), поплавка 2, диска 3, кольцевой фильтрующей вставки 4, всасывающего патрубка 5, гибкого рукава 6, пластин 7 для регулирования плавучести поплавка и троса 8.

3. Конструкторская часть 2
3.1 Описание конструкций и принцип работы устройств для слива остатков нефтепродуктов из резервуара. 2
3.2 Разработка устройства для слива нефтепродуктов из резервуара и принцип его работы. 14

Содержание: ПЗ, ВО, СБ, деталировка, обзор конструкций, спецификации

нефтепродукты Слив нефтепродуктов Устройство для слива
