«Cибирский Федеральный Университет» Институт нефти и газа
Кафедра «Машины и оборудование нефтяных и газовых промыслов»
Практическая работа по предмету Системы автоматизированного проектирования (САПР)
Тема: вентиль запорный
Красноярск 2013

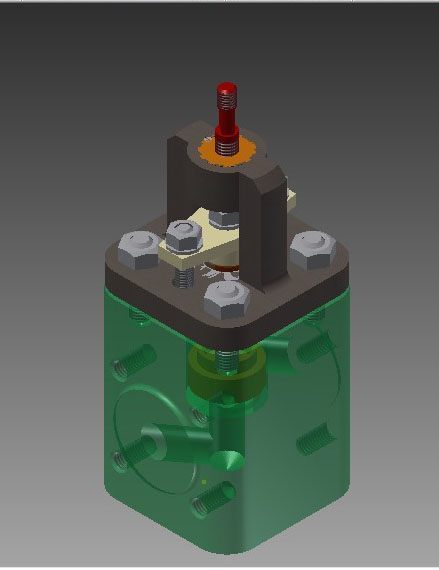

Для выполнения практического задания мной был выбран запорный вентиль. Запорный вентиль - это запорная арматура, конструктивно выполненная в виде клапана, то есть её запирающий элемент перемещается параллельно оси потока рабочей среды. Как и другие виды запорной арматуры, запорные клапаны применяются для полного перекрытия своего проходного сечения, а следовательно потока рабочей среды; то есть запирающий элемент, которым в запорном клапане чаще всего является золотник, в процессе эксплуатации находится в крайних положениях «открыто» или «закрыто». Вентиль состоит из 17 деталей.
1. Задание
2. Построение 3D-модели каждой детали, входящей в состав вентиля
3. Построение снесенного вида механического вентиля
4. Выполнение анализа напряжений вентиля
5. Создание видеозаписи по разнесению вентиля на составляющие
6. Построение чертежей наиболее интересных деталей
7. Построение общего вида сборочного чертежа
8. Заключение
