Вертикальный насос предназначен для эксплуатации в технологических линиях, на газо-нефтеперерабатывающих заводах. Насос и привод монтируются на общей опорной раме, которая устанавливается рядом с системой трубопроводов. Рабочая температура до 100 С, Напор 105м, Подача 25 м3/ч, Мощность привода 12 кВт, КПД 99,96%, Номинальная частота вращения электродвигателя 2910 об/мин.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Насосы и насосные станции -
- Вертикальный насос OHVL 2х3х10Н, Закрытой дренажной системы.

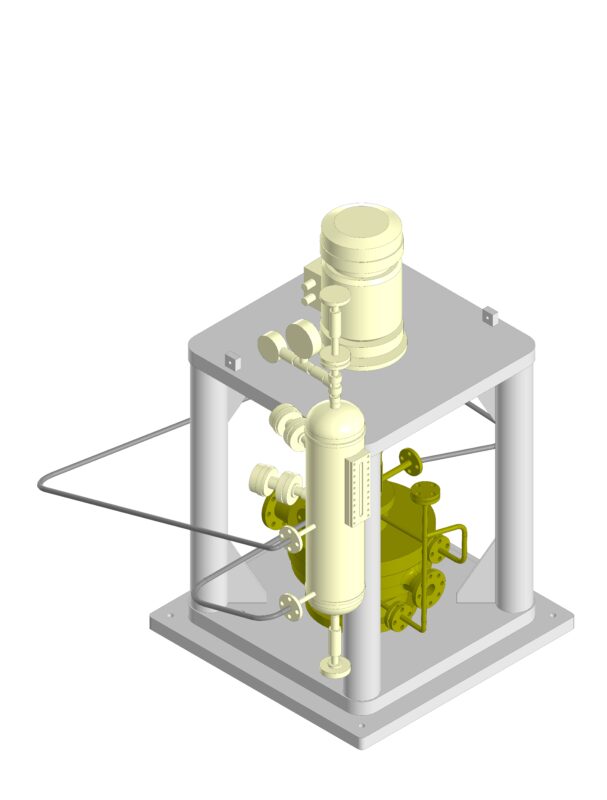

Вертикальный насос OHVL 2х3х10Н, Закрытой дренажной системы.
