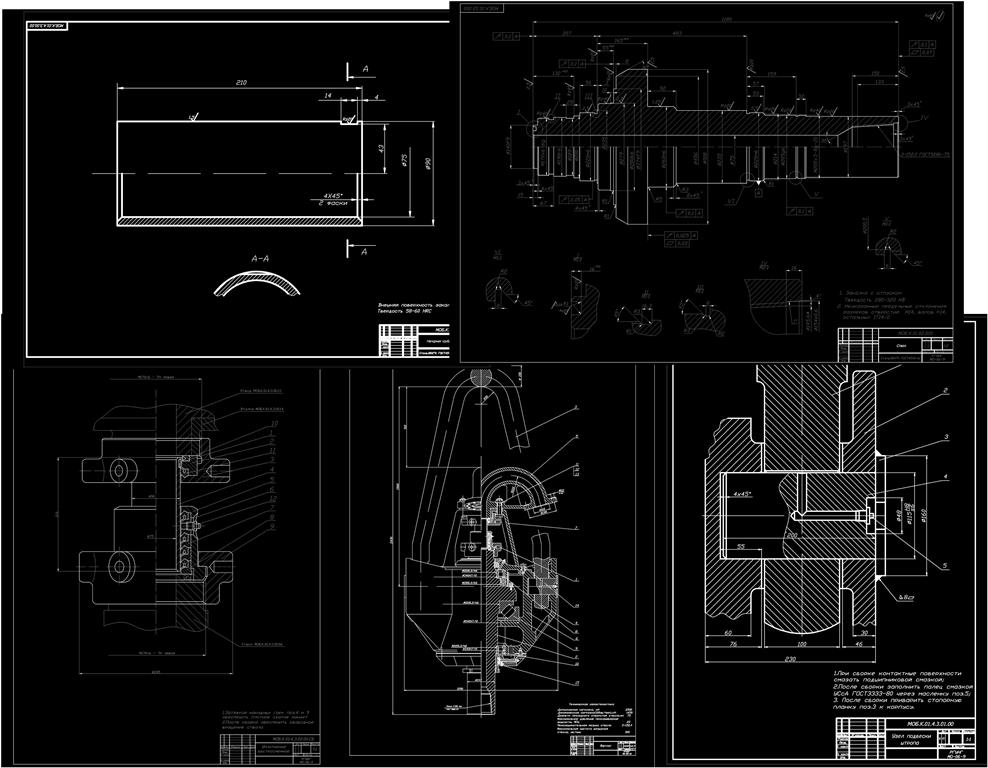

Сборочный чертеж вертлюга +спецификация,присутствуют чертежи напорной трубы, подвески стропа, ствола, быстроразъемного соединения
Допускаемая нагрузка, кН 2500
Динамическая нагрузка(100об/мин),кН 1450
Диаметр проходного отверстия ствола,мм 75
Максимальное давление прокачиваемой жидкости, МПа 25
Присоединительная резьба ствола З-152Л
Максимальная частота вращения ствола, об/мин 300
leoneed
Быстросъемное соединение.dwg
Вертлюг.dwg
Напорная труба.dwg
Подвеска штропа.dwg
Спецификация1.doc
Спецификация2.doc
Ствол.dwg
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Юрий Туманов
Ринат Гафуров
Как выглядит чертеж быстросьемного соединения?
Обновили картинку, левый нижний чертеж
Тут вертлюг УВ-250 МА или УВ-320 МА?
Здравствуйте, возможно в описании была неточность, все чертежи вывели на предпросмотр, тех. характеристику с чертежа привели в описании
Автор, если я не ошибаюсь, то позиции не соответствуют описанию в спецификации.
