Задвижка шиберная с уплотнением металл/металл предназначена для перекрытия каналов устьевой арматуры, фонтанных и нагнетательных скважин.В конструкции предусмотрены нагнетательные и спускные клапаны для проведения операций по прокачке Арматолом и слива конденсата.
Задвижка шиберная устьевая эксплуатируется в условиях умеренного и холодного макроклиматических районов (I2-II5) по ГОСТ 16350–80.
Климатическое исполнение: УХЛ, ХЛ.
Категория размещения: I по ГОСТ 15150–69.
Температура окружающего воздуха: от -60°С до +40°С.
Исполнения фланцев: РД-26-16-40-89.
Проходное отверстие - Dy=65.0
Рабочее давление - Р=21.0 МПа
Габаритные размеры (дхшхв) 350х195х465
Масса = 50,5кг
Исполнение по агрессивности среды: некоррозионная К1
- Главная -
- Чертежи -
- Промышленность -
- Добывающая, горная промышленность -
- Нефть и Газ -
- Задвижка шиберная ЗМС65х21
Задвижка шиберная ЗМС65х21
1
3
232
1
3
300
Сообщить о проблеме
Автор
Иван Петров
Дата
29.02.2024
Язык
Русский
Состав

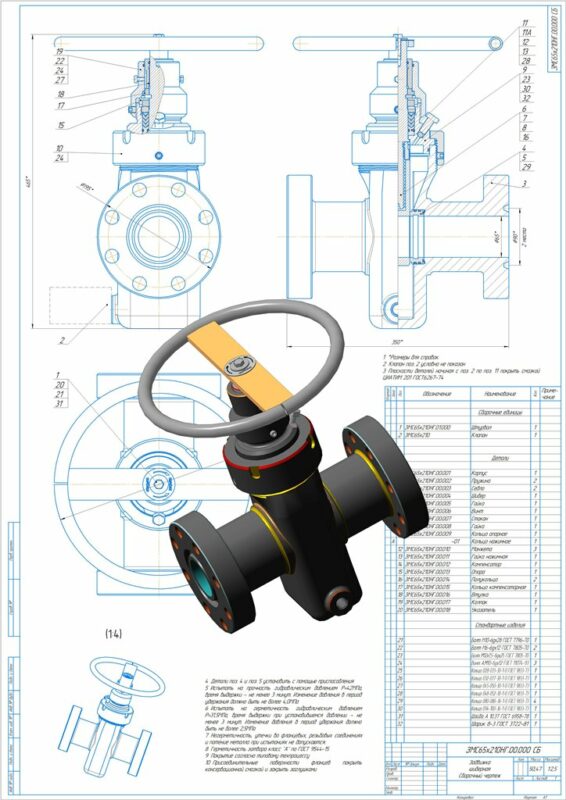

3Дсборка,деталировка, сборочный чертеж, рабочие чертежи, спецификация на сборочном чертеже
Софт
КОМПАС-3D 16,1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Винт _ ЗМС65х210НГ.00.006.cdw
-
Винт _ ЗМС65х210НГ.00.006.m3d
-
Втулка _ ЗМС65х210НГ.00.016.cdw
-
Втулка _ ЗМС65х210НГ.00.016.m3d
-
Гайка _ ЗМС65х210НГ.00.005.cdw
-
Гайка _ ЗМС65х210НГ.00.005.m3d
-
Гайка _ ЗМС65х210НГ.00.008.cdw
-
Гайка _ ЗМС65х210НГ.00.008.m3d
-
Гайка нажимная _ ЗМС65х210НГ.00.011.cdw
-
Гайка нажимная _ ЗМС65х210НГ.00.011.m3d
-
ЗМС 65-210.00.020 СБ Клапан нагнетательный +.cdw
-
ЗМС 65-210.00.020 Спец. Клапан нагнетательный+.cdw
-
ЗМС 65-210.00.021 Штырь +.cdw
-
ЗМС 65-210.00.022 Колпак +.cdw
-
ЗМС 65-210.00.023 Корпус клапана +.cdw
-
ЗМС 65-210.00.024 Пружина +.cdw
-
ЗМС 65-210.00.025 Седло клапана +.cdw
-
ЗМС 65-210.00.045 Втулка +.cdw
-
Задвижка шиберная _ ЗМС65х210НГ.00.000 СБ.a3d
-
Задвижка шиберная Сборочный чертеж _ ЗМС65х210НГ.00.000 СБ.cdw
-
Колпак _ ЗМС65х210НГ.00.017.cdw
-
Колпак _ ЗМС65х210НГ.00.017.m3d
-
Кольцо компенсаторное _ ЗМС65х210НГ.00.015.cdw
-
Кольцо компенсаторное _ ЗМС65х210НГ.00.015.m3d
-
Кольцо нажимное _ ЗМС65х210НГ.00.009-01.cdw
-
Кольцо опорное _ ЗМС65х210НГ.00.009.cdw
-
Кольцо опорное _ ЗМС65х210НГ.00.009.m3d
-
Компенсатор _ ЗМС65х210НГ.00.012.cdw
-
Компенсатор _ ЗМС65х210НГ.00.012.m3d
-
Корпус _ ЗМС65х210НГ.00.001.cdw
-
Корпус _ ЗМС65х210НГ.00.001.m3d
-
Манжета _ ЗМС65х210НГ.00.010.cdw
-
Манжета _ ЗМС65х210НГ.00.010.m3d
-
Опора _ ЗМС65х210НГ.00.013.cdw
-
Опора _ ЗМС65х210НГ.00.013.m3d
-
Полукольцо _ ЗМС65х210НГ.00.014.cdw
-
Полукольцо _ ЗМС65х210НГ.00.014.m3d
-
Пружина _ ЗМС65х210НГ.00.002.cdw
-
Пружина _ ЗМС65х210НГ.00.002.m3d
-
Седло _ ЗМС65х210НГ.00.003.cdw
-
Седло _ ЗМС65х210НГ.00.003.m3d
-
Стакан _ ЗМС65х210НГ.00.007.cdw
-
Стакан _ ЗМС65х210НГ.00.007.m3d
-
Указатель _ ЗМС65х210НГ.00.018.cdw
-
Указатель _ ЗМС65х210НГ.00.018.m3d
-
Шибер _ ЗМС65х210НГ.00.004.cdw
-
Шибер _ ЗМС65х210НГ.00.004.m3d
-
Штурвал _ ЗМС65х210НГ.01.000 СБ.a3d
-
Штурвал Сборочный чертеж _ ЗМС65х210НГ.01.000 СБ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
user-8238889
Юрий Тараканов
Юрий Туманов
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Задвижка маслонаполненная, а щитков от смешивания масла с рабочей средой нет. Подскажите почему?
Скрин в приложении.
Нет ще 3д модели на Клапан нагнетательный

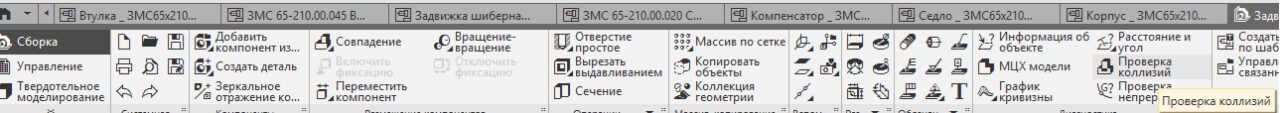

В 23 все открывается без всяких предупреждений. см. скрин, на различные коллизии и неправильности мы работы не проверяем, автор все сообщения пполучил.
Коллизии довольно быстро проверить
Согласен, но это все на совести автора.

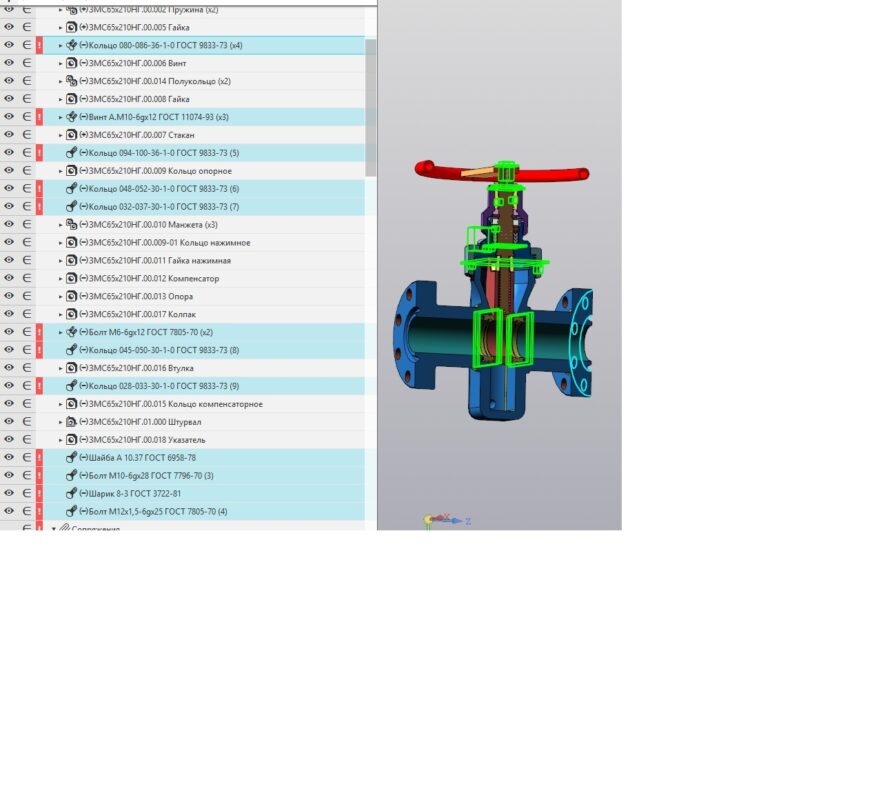

У меня ссылается на несуществующую библиотеку: C:Program FilesASCONKOMPAS-3D V16LibsPartLibDATAvaultMethodsKompas3DPLib_Screw_GOST_11074-84_900.m3d
У вас есть эта библиотека PartLib, а у нас Полином. Вот и нужны файлы из этой библиотеки.
Добрый день!

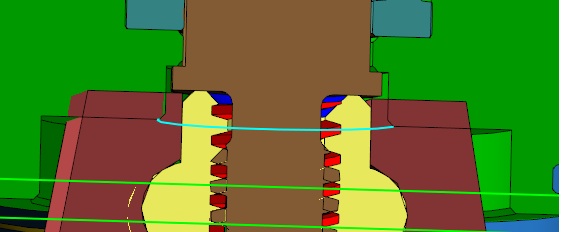

Дорогой автор просьба скорректировать модель у Вас ШИБЕР заехал внутрь СТАКАНА.И положите из библиотеки компаса детали кольца винты и т.д. т.к. этой библиотеки нет вроде как с 19 версии компаса.

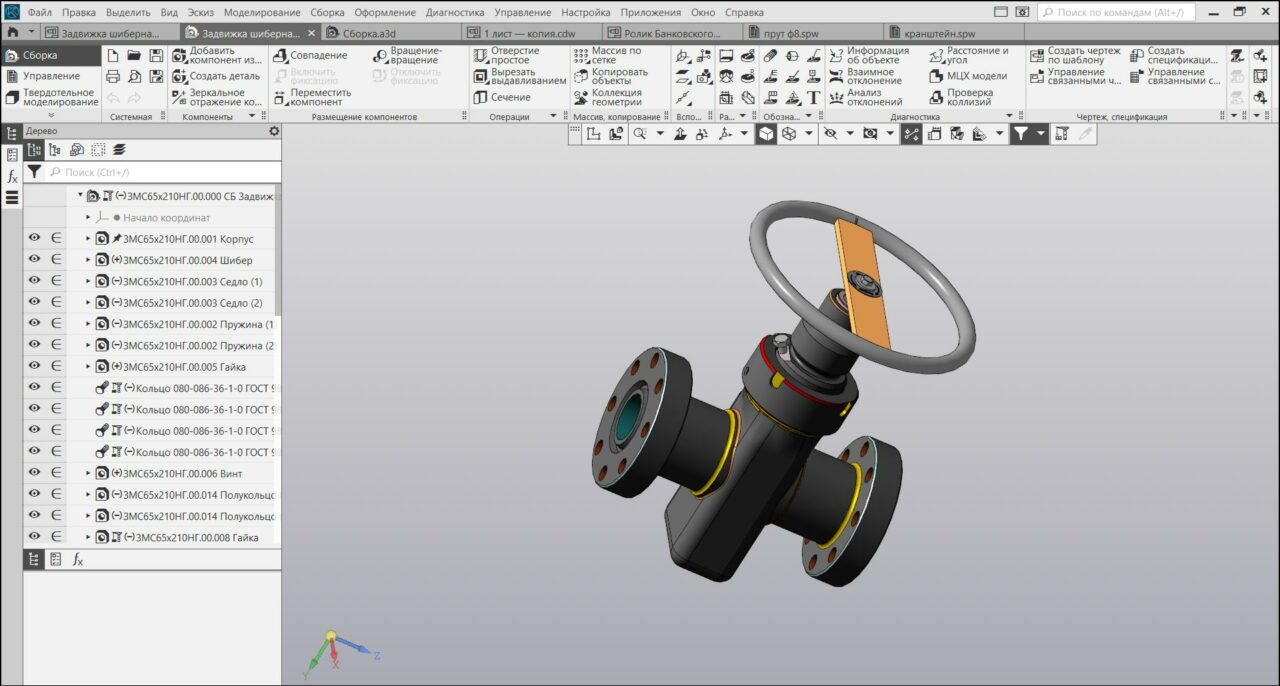

Модель открывается в 23 ем компасе. все элементы на месте, скрины приложите , что не так.
