Задвижка стальная клиновая Ду 150 Ру 160

0
4
2041
14
1
150

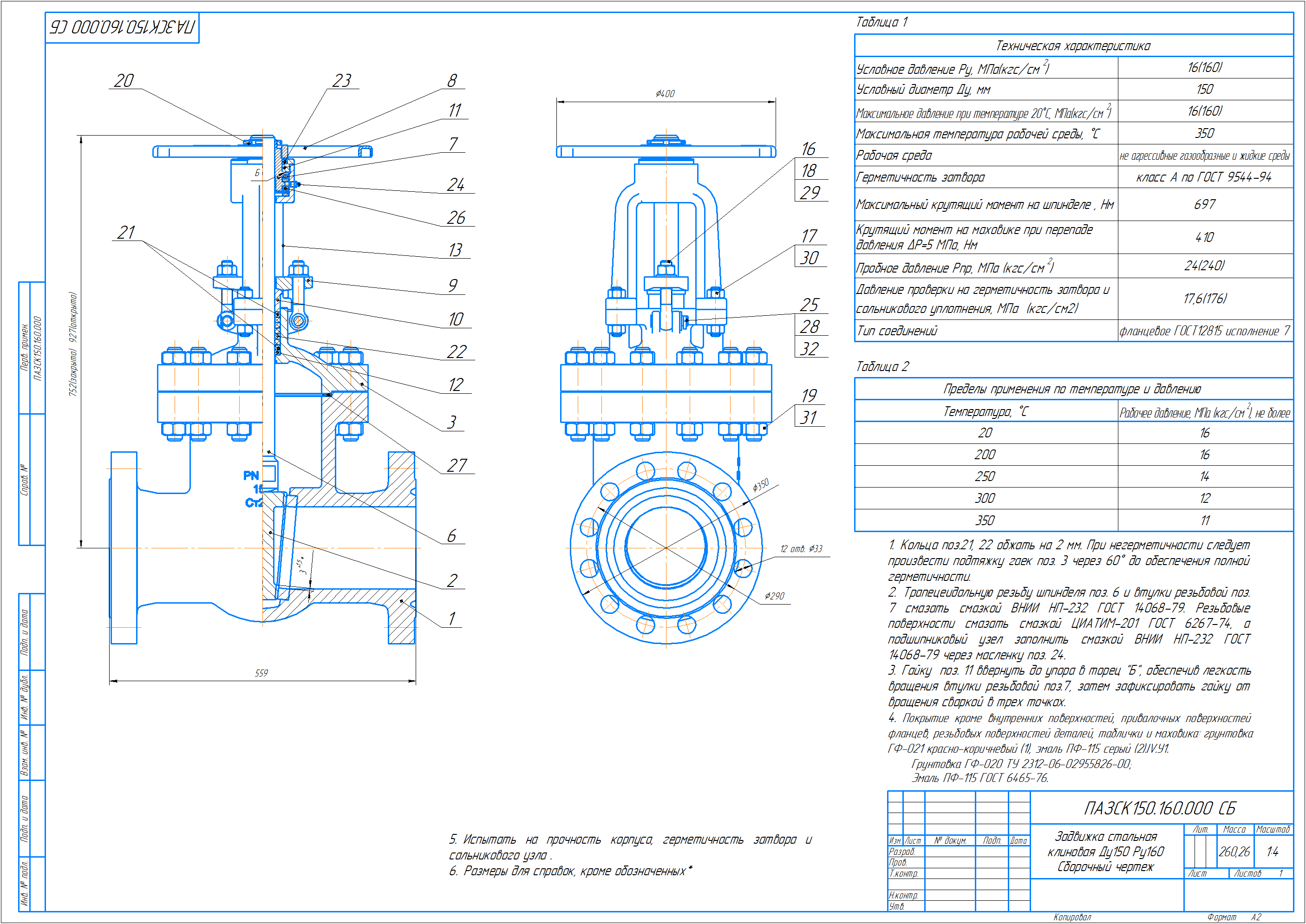

Чертеж Задвижка стальная клиновая Ду 150 Ру 160

Чертежи, спецификации, тех. процессы на изготовление
Условное давление Ру, МПа(кгс/см) 16(160)
Условный диаметр Ду, мм 150
Рабочая среда не агрессивные газообразные и жидкие среды

Ду 150 РУ 160 задвижка Задвижка 150 клиновая
