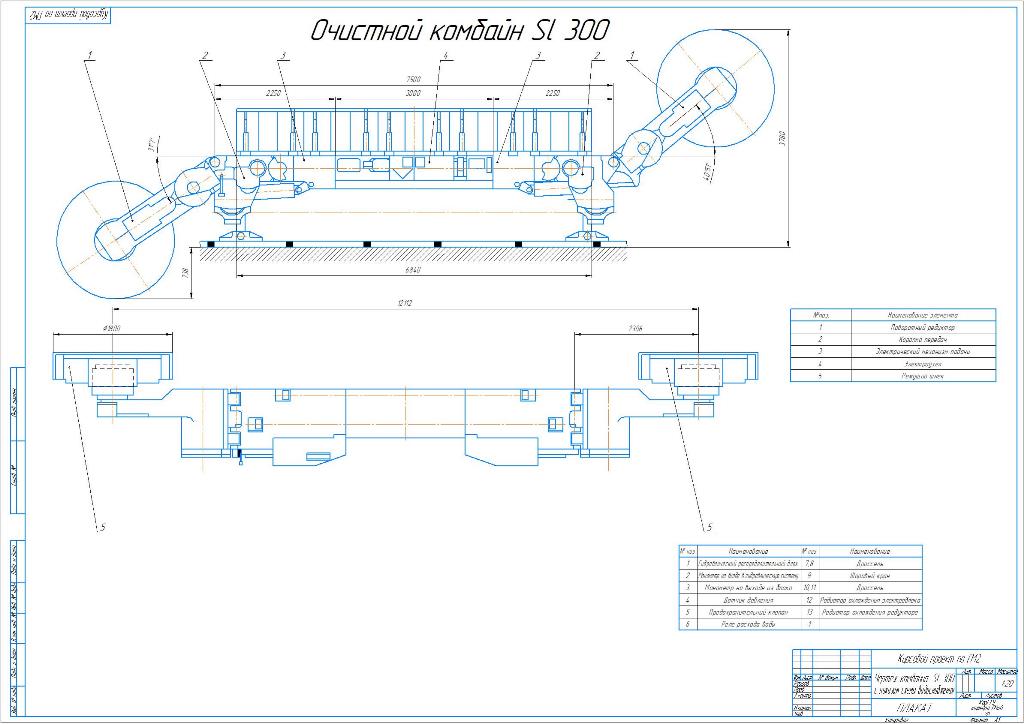

Очистной комбайн SL 300

Томский Государственный Политехнический Университет, Технологические машины, Горные машины,

Курсовая на тему "Очистной комбайн SL 300" , Томск 2013

В данном проекте рассматривается Очистной комбайн SL 300 в основном применяемый в шахтах для добычи угля

ДАННЫЕ ДЛЯ РАСЧЕТА:

1. Среднесуточная добыча из комплексно-механизированного забоя (нагрузка на лаву) – 10 000 тонн/сутки

2. Горно - геологические условия:
• Класс кровли по управляемости: 2 класс, среднеупрявляемая кровля
• Энергозатраты на выемку угля комбайном типа SL 300
• Угол падения пласта - 9 градус

3. Технологические факторы
• Система разработки – длинными столбами по простиранию с обратным порядком отработки
• Длина лавы - 220 м
• Запасы, тыс. тонн – определяются проектом
• Тип и сечение прилегающих к лаве выработок: расположение выработок по отношению к пласту; величина подрывки почвы, м или ее отсутствие – определяется проектом

4. Организационные факторы
• Число смен по добыче угля в сутки -3;
• Длительность рабочей смены – 6 часов
• Коэффициент машинного времени - принимается равным 0,45

СОДЕРЖАНИЕ:
ВВЕДЕНИЕ……………………………………………………………………………………4
ДАННЫЕ ДЛЯ РАСЧЕТА……………………………………………………………………5
1 ВЫБОР И РАСЧЕТ УЗКОЗАХВАТНОГО ОЧИСТНОГО КОМБАЙНА…….…..6
1.1 Расчет схемы резания……………………………………………………………………..6
1.2 Определение параметров резания………………………………………………………..7
2 ВЫБОР КОМБАЙНА…………………………………………………………………8
2.1 Расчет основных параметров комбайна………………………………………………….8
2.2 Выбор и описание комбайна………………………………………………………….…..10
3 ВЫБОР ЗАБОЙНОГО КОНВЕЙЕРА………………………………………….…....16
3.1 Общие положения…………………………………………………………………….…...16
3.2 Проверка соответствия по производительности очистного комбайна и забойного конвейера в составе механизированного комплекса………………………………….……16
4 СЕКЦИИ МЕХ. КРЕПИ, РАСЧЕТ И ВЫБОР ПАРАМЕТРОВ…………………...23
4.1 Выбор секции механизированной крепи………………………………………………..23
4.2 Обоснование выбора крепи………………………………………………………….…..25
4.3 Описание устройства секции механизированной крепи………………………………26
5 ВЫБОР ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ………………………....…28
5.1 Выбор насосной станции……………………………………………………………..…..28
5.2 Выбор кабелеукладчика………………………………………………………………......30
5.3 Выбор штрекового перегружателя…………………………………………………...….31
5.4 Выбор дробилки…………………………………………………………………….….…32
ЗАКЛЮЧЕНИЕ…………………………………………………………………………...…..34
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ……………………………………..….35
