Окомкователь чашевый

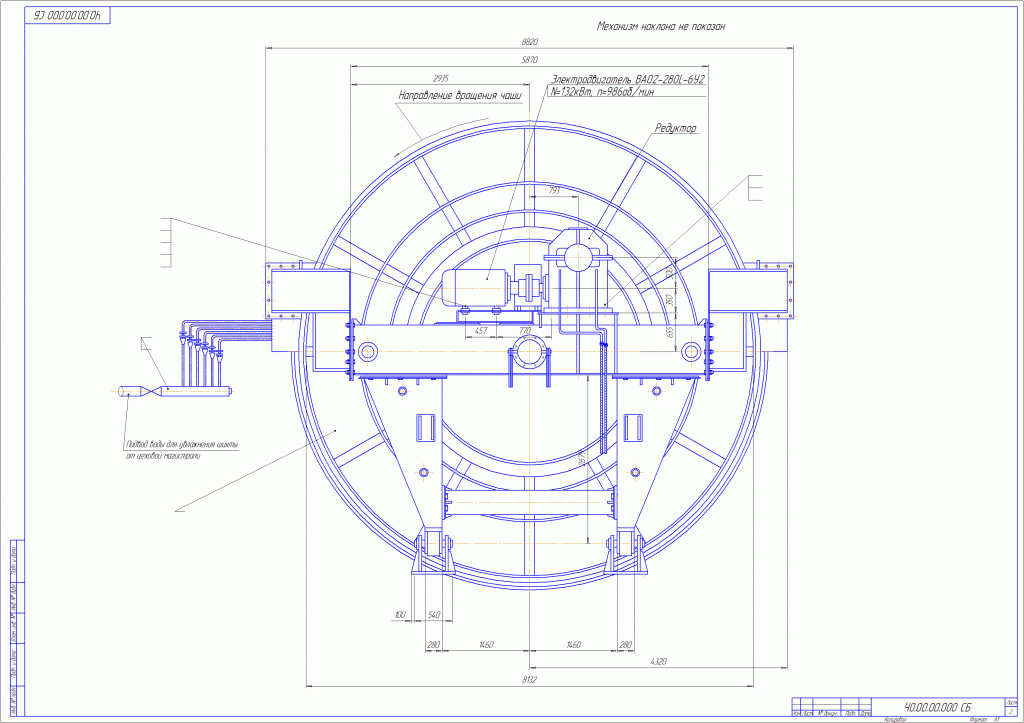

Два чертежа чашевого окомкователя с диаметром 7500, два чертежа А1 + спецификации.

Техническая характеристика
Диаметр чаши, мм 7500
Высота борта, мм 500
Частота вращения чаши, об/мин 4...7
Угол наклона чаши к горизонту, град 45...60
Производительность (теоретическая,
зависит от физико-механических свойств
шихты), т/час 90...120
Передаточное число редуктора 16,33
Общее передаточное число привода 163,3
Электродвигатель привода окомкователя типа
ВА02-280LGY2 N=132кВт, n=998 об/мин, U=380 B, шт 1
Выключатель путевой (конечный)
ВП16Е23Б-231-55У23, шт 2
Электродвигатель механизма наклона 4АМ100S4УЗ 1
Смазка подшипников оси чаши - жидкая циркуляционная
Масло "Индустриальное И-50А" ГОСТ 20799-75, л/мин 25
Смазка редуктора привода чаши - жидкая заливная
Масло "Цилиндровое 52" (ВАПОР) ГОСТ 6411-52, л 120
Смазка подшипников тихоходного вала редуктора привода
чаши - густая закладная
Смазка ОЗП-1 ТУ 38 УССР 20117-81, кг 30
Смазка открытой зубчатой пары - густая автоматическая
УНИОЛ-2 ГОСТ-79 200
