Питатель шлюзовой Ш5-30

Шлюзовой питатель (затвор) предназначен для подачи хорошо сыпучих агрессивных и неагрессивных порошкообразных и зернистых сыпучих материалов с одновременным дозированием. Применяется на выходных участках линий по производству сыпучих материалов из пылеулавливающих устройств, бункеров в сельскохозяйственной, химической, строительной и т.п. отраслях. Изготавливается в общепромышленном исполнении и в исполнении для взрывоопасных зон класса В-Iа и В-IIа. Дозирование материала осуществляется за счет непрерывного поступления материала из бункера в загрузочный патрубок, по мере отсутствия налипания сырья на стенки ячеек ротора питателя.
Питатель представляет собой корпус с загрузочным и разгрузочным патрубками и двумя боковыми крышками. Внутри корпуса питателя, находится ротор с горизонтальным валом. Ротор имеет цилиндрическую форму и состоит из двух дисков, между которыми имеются перегородки, образующие отдельные ячейки. В крышках вмонтированы подшипниковые узлы, на которые опирается вал. Для уплотнения вала в местах его выхода из крышек корпуса предусмотрены сальниковые уплотнения. Во время работы питателя в верхние ячейки ротора под действием сил тяжести засыпается рабочий материал. При повороте ротора на 180° материал высыпается из питателя. Привод состоит из мотор-редуктора.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов
К 514.01.00.000 СБ Питатель/
К 514.01.00.000 СБ Питатель/К 514.01.00.000 СБ Питатель.a3d
К 514.01.00.000 СБ Питатель/К 514.01.00.001 Крышка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.00.002 Крышка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.00.003 Прокладка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.00.004 Прокладка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.00.005 Фланец нажимной.m3d
К 514.01.00.000 СБ Питатель/К 514.01.00.006 Шпилька.m3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.000 СБ Корпус.a3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.001 Труба.m3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.002 Стенка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.003 Фланец.m3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.004 Фланец.m3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.005 Патрубок.m3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.006 Кронштейн.m3d
К 514.01.00.000 СБ Питатель/К 514.01.01.000 СБ Корпус/К 514.01.01.007 Боковина.m3d
К 514.01.00.000 СБ Питатель/К 514.01.02.000 СБ Ротор/
К 514.01.00.000 СБ Питатель/К 514.01.02.000 СБ Ротор/К 514.01.02.000 СБ Ротор.a3d
К 514.01.00.000 СБ Питатель/К 514.01.02.000 СБ Ротор/К 514.01.02.001 Вал.m3d
К 514.01.00.000 СБ Питатель/К 514.01.02.000 СБ Ротор/К 514.01.02.002 Диск.m3d
К 514.01.00.000 СБ Питатель/К 514.01.02.000 СБ Ротор/К 514.01.02.003 Секция.m3d
К 514.01.00.000 СБ Питатель/К 514.01.02.000 СБ Ротор/К 514.01.02.004 Кольцо.m3d
К 514.01.00.000 СБ Питатель/К 514.01.03.000 СБ Крышка/
К 514.01.00.000 СБ Питатель/К 514.01.03.000 СБ Крышка/К 514.01.03.000 СБ Крышка.a3d
К 514.01.00.000 СБ Питатель/К 514.01.03.000 СБ Крышка/К 514.01.03.001Фланец.m3d
К 514.01.00.000 СБ Питатель/К 514.01.03.000 СБ Крышка/К 514.01.03.002 Втулка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.03.000 СБ Крышка/К 514.01.03.003 Корпус подшипника.m3d
К 514.01.00.000 СБ Питатель/К 514.01.03.000 СБ Крышка/К 514.01.03.004 Ребро развертка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.03.000 СБ Крышка/К 514.01.03.004 Ребро.m3d
К 514.01.00.000 СБ Питатель/К 514.01.04.000 СБ Крышка/
К 514.01.00.000 СБ Питатель/К 514.01.04.000 СБ Крышка/К 514.01.04.000 СБ Крышка.a3d
К 514.01.00.000 СБ Питатель/К 514.01.04.000 СБ Крышка/К 514.01.04.001 Фланец.m3d
К 514.01.00.000 СБ Питатель/К 514.01.04.000 СБ Крышка/К 514.01.04.002 Обечайка.m3d
К 514.01.00.000 СБ Питатель/К 514.01.04.000 СБ Крышка/К 514.01.04.003 Днище.m3d
К 514.02.00.000 СБ Кронштейн/
К 514.02.00.000 СБ Кронштейн/К 514.02.00.000 СБ Кронштейн.a3d
К 514.02.00.000 СБ Кронштейн/К 514.02.00.001 Боковина.m3d
К 514.02.00.000 СБ Кронштейн/К 514.02.00.002 Плита.m3d
К 514.02.00.000 СБ Кронштейн/К 514.02.00.003 Ребро.m3d
К 514.02.00.000 СБ Кронштейн/К 514.02.00.004 Ребро.m3d
К 514.02.00.000 СБ Кронштейн/К 514.02.00.005 Накладка.m3d
К 514.03.00.000 СБ Муфта/
К 514.03.00.000 СБ Муфта/К 514.03.00.000 СБ Муфта.a3d
К 514.03.00.000 СБ Муфта/К 514.03.00.001 Полумуфта.m3d
К 514.03.00.000 СБ Муфта/К 514.03.00.002 Полумуфта.m3d
К 514.04.00.000 СБ Ограждение/
К 514.04.00.000 СБ Ограждение/К 514.04.00.000 СБ Ограждение.a3d
К 514.04.00.000 СБ Ограждение/К 514.04.00.001 Кожух.m3d
К 514.04.00.000 СБ Ограждение/К 514.04.00.002 Ребро.m3d
К 514.00.00.000 СБ Питатель шлюзовый Ш5-30.a3d
Питатель шлюзовый.docx

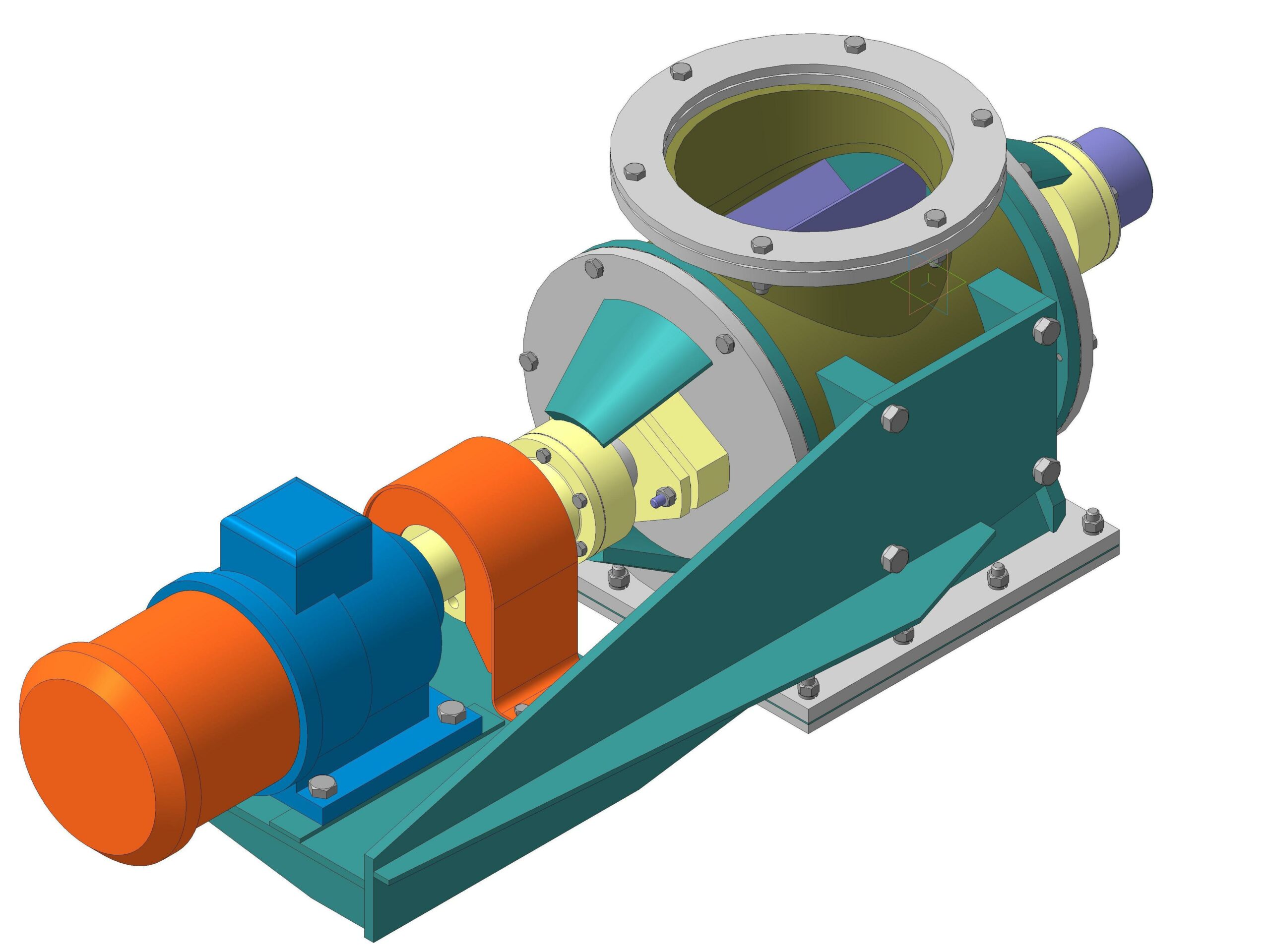

К 514.00.00.000 СБ Питатель шлюзовый Ш5-30 изометрия.jpg
К 514.00.00.001 Фланец.m3d
К 514.00.00.002 Фланец.m3d
К 514.00.00.003 Заглушка верхняя.m3d
К 514.00.00.004 Заглушка нижняя.m3d
Мотор-редуктор 4МП-40-18.m3d
