Построение календарного плана отработки пологопадающего пласта

Белорусский национальный технический университет
кафедра горные работы
курсовая проект по дисциплине «Маркшейдерские работы при эксплуатации месторождений»
на тему : «Построение календарного плана отработки пологопадающего пласта»
минск - 2018

Исходные данные
1. Количество пластов – 1 шт.;
2. угол падения пласта – α = 4°;
3. пласт проведен под углом слева направо от верхней границы шахтного поля;
4. средняя мощность пласта – mср = 1,4 м;
5. размеры шахтного поля:
по простиранию – Sп = 5500 м;
по падению – Hп = 4000 м;
6. средняя отметка поверхности земли – Hср = +200 м;
7. верхняя граница шахтного поля – Hв = -600 м;
8. средняя плотность полезного ископаемого – ρср = 1,30 т/м3;
9. относительная газообильность пласта по метану – qл = 3 м3/т;
10. схема вскрытия – центрально-отклоненными стволами;
11. размеры охраняемого контура на промплощадку – a x b=100 x 150 м;
12. углы сдвижения – φ = 45°; γ = 80°; β = 83°; δ = 73°;
13. мощность наносов – mн = 20 м;
14. ширина барьерных и защитных целиков – l = 40 м;
15. cистема разработки – столбовая;
16. число лав в шахтном поле, находящиеся в одновременной работе – n = 2 лавы;
17. очистной комбайн - СЛ-300;
18. число конвейеров на транспортной выработке – nк = 3 шт.;
19. сечение выработок:
диаметр ствола – 7 м в свету;
площадь поперечного сечения главных и подготовительных выработок – 9,1 м2 в свету;
20. расстояние между главными и подготовительными выработками – 40 м;
21. скорость проведения подготовительных выработок – ϑт = 250 м/мес.;
22. скорость проведения монтажного штрека лавы (разрезная печь) – ϑр.п. = 100 м/мес.;
23. расстояние между главными (подготовительными) выработками – 40 м;
24. рабочий режим предприятия:
число рабочих дней в году – 305 дней;
число смен – 3 смены;
длительность смены – 6 часов.
В данной работе рассматриваются вскрытие, подготовка и система разработки пласта, нагрузка на очистной забой и определение длины лавы, график организации работ, проверка площади поперечного сечения главных и подготовительных выработок по фактору проветривания, определение срока существования предприятия, соотношение между очистными и подготовительными забоями и календарный план отработки месторождения пласта.

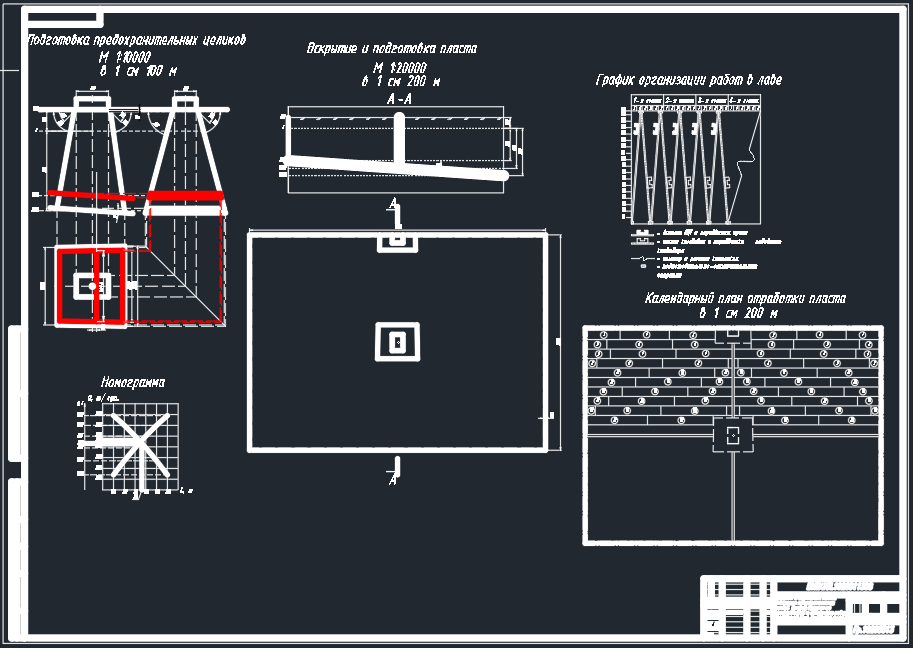

Графическая часть содержит подготовку предохранительных целиков, номограмма, вскрытие и подготовка пласта, график организации работ в лаве и календарный график отработки пласта.

Содержание
Оглавление 2
Введение 3
1. Исходные данные для проектирования 3
2. Пояснительная записка 5
2.1. Вскрытие, подготовка и система разработки пласта 5
2.3. Нагрузка на очистной забой и определение длины лавы. График организации работ 9
2.4. Проверка площади поперечного сечения главных и подготовительных выработок по фактору проветривания 13
2.5. Определение срока существования предприятия 13
2.6. Соотношение между очистными и подготовительными забоями 13
2.7. Календарный план отработки месторождения пласта 14
Заключение 16
Список использованной литературы 16

Состав: Вскрытие и подготовка пласта. Построение предохранительных целиков. Графики нагрузки на очистной забой и организации работ. Календарный план отработки пласта (ВО), ПЗ Язык документа

Софт: AutoCAD 2019
