Прибор стандартного уплотнения ПСУ с разработкой грохота

Київський національний університет будівництва і архітектури
Кафедра будівельних машин
Курсовий проект з дисципліни Машинобудівництво
На тему Прилад стандартного ущільнення з розробкою грохоту
Київ-2016

ВСТУП………………………………………………………………………...
1. ТЕХНОЛОГІЧНА ЧАСТИНА………………………….…..…………
2. ЗАГАЛЬНИЙ РОЗРАХУНОК МАШИНИ……………..…………….
3. РОЗРАХУНОК ДЕТАЛЕЙ НА МІЦНІСТЬ….………………………
3.1 Розрахунок клинопасової передачі……………………………...
3.2 Розрахунок шпонок………………………………………………
3.3 Розрахунок пружини……………………………………………..
3.4 Розрахунок підшипників…………………………………………
3.5 Розрахунок вала……………………………………………........
4. ПАСПОРТ МАШИНИ………………………………………………….
ЛІТЕРАТУРА……………………………………………………..…………….
Додаток 1. Специфікація ПСУ
Додаток 2. Специфікація дебалансного валу
Вихідні данні
- Продуктивність: П=972 м3/год;
- Максимальний розмір вихідного матеріалу, який визначає розмір отвору верхнього сита: d = 40 мм;

4. ПАСПОРТ МАШИНЫ
Размер просиюванои поверхности:
- ширина - 2000 мм;
- Длина - 5000 мм;
Угол наклона просиюванои поверхности - 12-18 град.
Масса грохота - 5,65 т;
Частота колебаний, кол / мин 95
Амплитуда колебаний, мм 4
Мощность двигателя, кВт 90

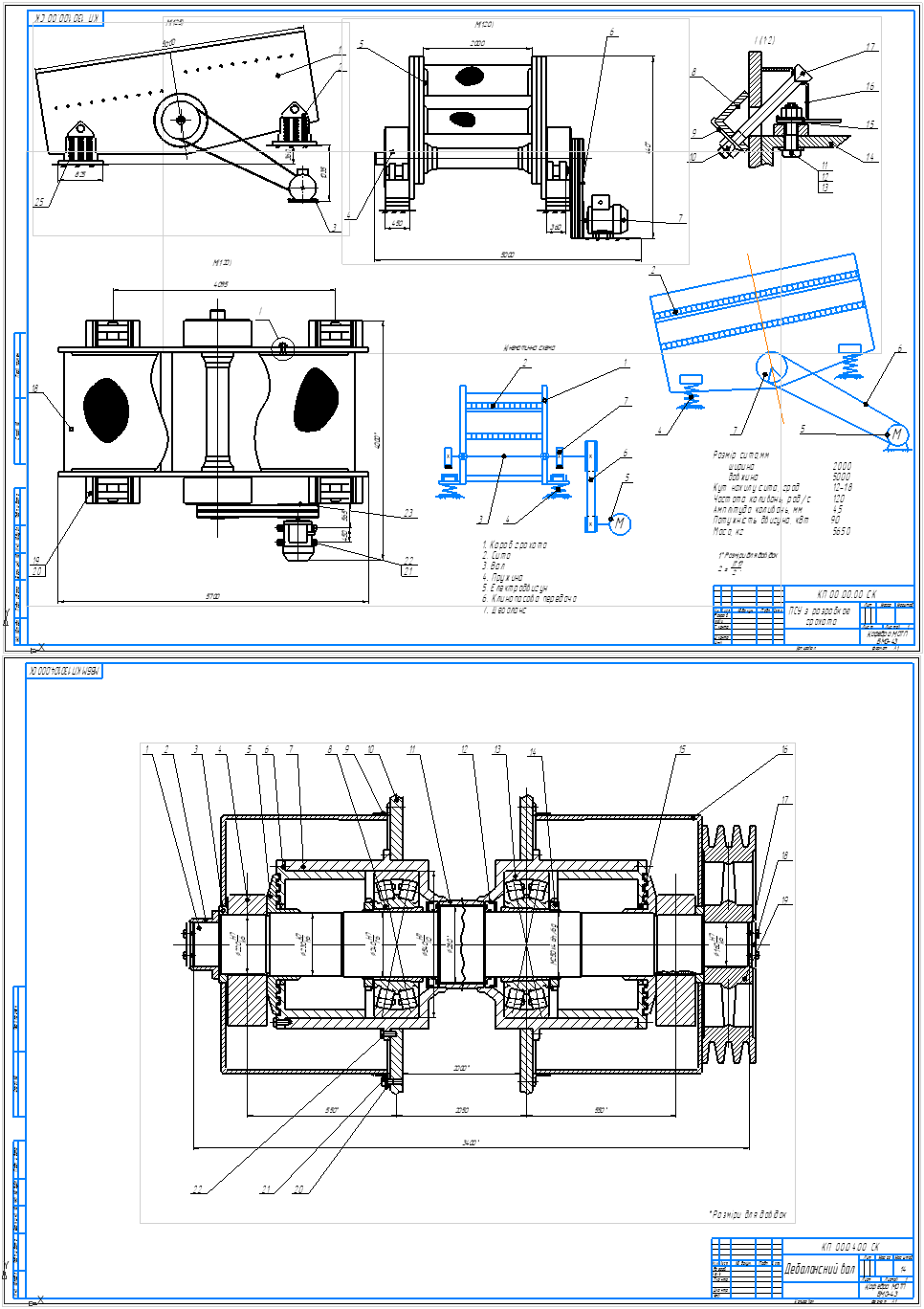

Состав: Прилад стандартного ущільнення(ПСУ) з розробкою грохота СБ, Дебалансний вал, деталювання(шків, кришка,вал,дебаланс,пружина), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 16,1

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Прибор стандартного уплотнения ПСУ с разработкой грохота

грохот кр\1 Лист.cdw
грохот кр\2 Лист.cdw
грохот кр\~$1 Лист.cd~
грохот кр\~$КУРСАЧ.docx
грохот кр\Деталировка
грохот кр\КУРСАЧ.docx
грохот кр\Спецификация 1 листа.spw
грохот кр\Спецификация 2 листа.spw
грохот кр
