"Проект вскрытия и подготовки железорудного месторождения подземным способом"

Государственное бюджетное профессиональное образовательное учреждение Сибайский многопрофильный колледж. Курсовой проект по МДК.01.03 "Технология добычи полезных ископаемых подземным способом" на тему: "Проект вскрытия и подготовки железорудного месторождения подземным способом". Сибай, 2018 г.

Исходные данные для выполнения проекта: месторождение представлено железными рудами мощностью 12 м и крепостью f =12. Длина рудного тела по простиранию 1600 м, глубина залегания 300 м, Глубина разведанных запасов 327 м. Плотность руды 2,6 т/м^3. Руды плотные устойчивые. Угол падения месторождения 2°. Ценность руд низкая. Вмещающие породы – железистые кварциты и роговики крепостью f=10-12, достаточно устойчивые и допускают значительные обнажения. Плотность вмещающих пород 2,9 т/м^3, коэффициент крепости f=11. Необходимость сохранения земной поверхности – требуется.

Объектом исследования в курсовом проекте является полого-падающее месторождение, которое необходимо вскрыть и подготовить к выемке подземным способом.
Задачами проекта являются: подсчёт запасов руды в шахтном поле; построение границ зоны сдвижения вмещающих горных пород; определение годовой производственной мощности подземного рудника, срока су-ществования рудника; выбор способов вскрытия и подготовки шахтного поля; выбор наиболее оптимальной системы разработки месторождения; определение величины капитальных вложений на вскрытие и подготовку месторождения, а также определение годовых эксплуатационных затрат по проектируемому руднику.

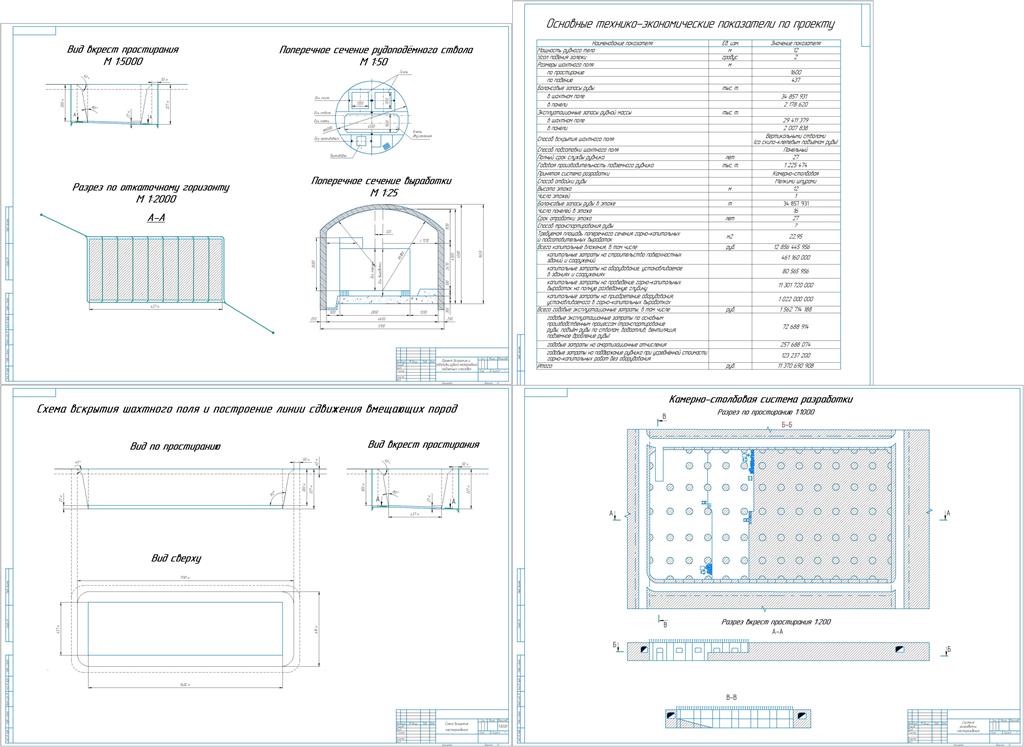

Графическая часть проекта состоит из четырёх листов формата А-1. в которой представлены: схема вскрытия месторождения, схема подготовки откаточного горизонта с поперечными сечениями вскрывающих и откаточных выработок, система разработки месторождения и таблица с технико-экономическими показателями проекта.

Введение
1. Оценка исходных данных
1.1. Краткая горно-геологическая характеристика месторождения и исходные данные для составления проекта
1.2. Выбор и характеристика системы разработки месторождения
2. Основные этапы проектирования рудника
2.1. Подсчёт запасов руды в шахтном поле
2.2. Построение границ зоны сдвижения
2.3. Определение производственной мощности подземного рудника
2.4. Определение срока существования рудника
2.5. Подготовка шахтного поля
2.6. Подготовка основного (откаточного) горизонта
2.7. Определение высоты этажа и эксплуатационных запасов рудной массы в блоке
2.8. Вскрытие шахтного поля
2.9. Выбор рационального вида транспорта по вскрывающим и подготовительным горным выработкам
2.10. Определение площади поперечного сечения горно-капитальных и подготовительных выработок
2.11. Выбор типа околоствольного двора рудоподъёмного ствола
2.12. Определение числа и размеров рудоподъёмных стволов
2.13. Выбор схемы расположения вскрывающих стволов
2.14. Состав промышленной площадки рудника. Надшахтные
здания и сооружения
3. Экономическая оценка проектирования рудника
3.1. Капитальные затраты на вскрытие и подготовку месторождения
3.2. Годовые эксплуатационные затраты
4. Заключение
4.1. Основные технико-экономические показатели по проекту
5. Охрана труда и техника безопасности
5.1. Планируемые общие мероприятия по обеспечению безвредных и безопасных условий труда
5.2. Мероприятия по комплексному обеспыливанию рудничной
атмосферы
5.3. Меры безопасности при ведении буровзрывных работ при проходке стволов
6. Охрана окружающей среды
6.1. Планируемые мероприятия по защите подземных и
поверхностных вод
6.2. Мероприятия по защите окружающей среды от
промышленных отходов
Список использованных источников
Приложения

Состав: Схема вскрытия месторождения, сема подготовки откаточного горизонта с поперечными сечениями вскрывающих и откаточных выработок, Система разработки месторождения, технико-экономические показатели проекта Язык документа

Софт: КОМПАС-3D 17.1.5

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / "Проект вскрытия и подготовки железорудного месторождения подземным способом"

Чертёж_4.cdw
Пояснительная записка курсового проекта.docx
Чертёж_1.cdw
Чертёж_2.cdw
Чертёж_3.cdw
