Проектирование щековой дробилки с простым качением щеки

МГСУ,кафедра «Механизации строительства», курсовой проект по дисциплине: «Механическое оборудование предприятий строительной индустрии», на тему: «Проектирование щековой дробилки с простым качением щеки», 2018

Исходные данные: Длина загрузочного отверстия L = 2,1 м; ширина загрузочного отверстия B = 1,5 м; ширина выгрузочного отверстия b = 0,18 м; ход щеки S = 0,03 м.

В работе рассмотрена дробилка с простым качением щеки. Проведены расчеты угола захвата, частоты качения, производительности, мощности электродвигателя, расчет клиноременной передачи и расчет приводного вала на прочность. Также присутствует описание охраны труда при эксплуатации. Графическая часть содержит сборочный чертеж дробилки, приводной вал с шатуном в сборе и эксцентриковый вал.

Содержание

Задание
Введение
1. Исходные данные
2. Описание конструкции дробилки
3. Расчетная часть
3.1. Угол захвата
3.2. Частота качения
3.3. Производительность
3.4. Мощность электродвигателя
3.5. Расчет клиноременной передачи
3.6. Расчет приводного вала на прочность
4. Охрана труда при эксплуатации щековых дробилок
Заключение
Список использованной литературы

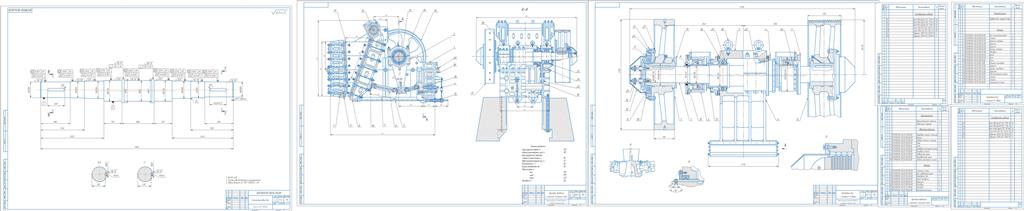

Состав: Щековая дробилка с простым качением щеки (СБ), спецификация, приводной вал с шатуном в сборе, спецификация, эксцентриковый вал, ПЗ Язык документа

Софт: КОМПАС-3D 17 SP2

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Проектирование щековой дробилки с простым качением щеки

2ПриводнойВалСП!.spw
3ВалТ!.cdw
ДробилкаПЗ!.docx
1ДробилкаСБ!.cdw
1ДробилкаСП!.spw
2ПриводнойВалV2!.cdw
