Расчет и конструирование активной виброизоляции инерционного грохота

Белорусский государственный технологический университет
Кафедра машин и аппаратов химических и силикатных производств
Курсовой проект по дисциплине "Расчет и конструирование машин и агрегатов"
На тему: "Расчет и конструирование активной виброизоляции инерционного грохота"
Минск 2017

Исходные данные: Отношение амплитуд Аmах/А - 6; Время пуска двигателя - 3 сек.; Вес грохота - 1,6 т, Вес колеблющихся масс - 1,2 т., Частота вращения, об/мин - 1500, Эксцентриситет, мм - 5

Содержание пояснительной записки курсового проекта (перечень вопросов,
подлежащих разработке):
Титульный лист
Задание
Реферат
Содержание
Введение
1) Выбор типа амортизатора
2) Подбор расчет амортизатора
3) Расчет основных параметров амортизатора
4) Определение расчетных нагрузок
5) Поверка на допускаемую амплитуду
6) Проверка необходимости установки постамента
7) Проверочные расчеты
Степень унификации и стандартизации
Заключение
Список использованных ГОСТов
Список использованной литературы

Произведен выбор типа амортизатора, определены расчетные нагрузки, действующие на амортизатор. Рассчитаны основные параметры металлического амортизатора и проверены на допускаемую амплитуду. Проверена необходи-мость установки постамента. Расчет должен обеспечить необходимую и безопас-ную работоспособность грохота.
В результате спроектирована активная виброизоляция грохота.

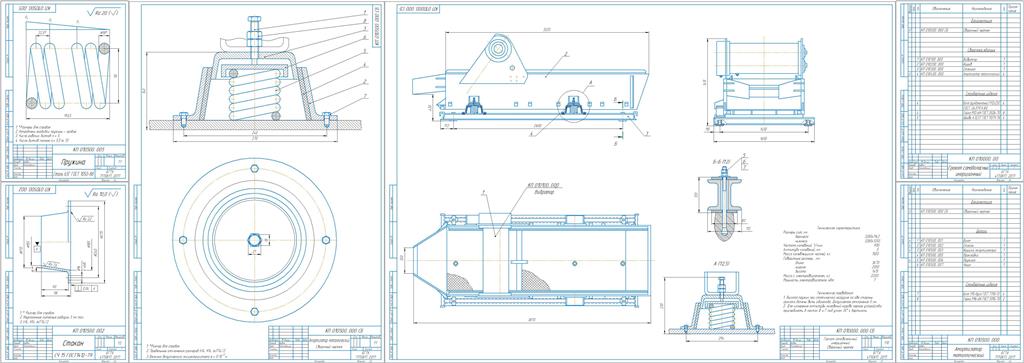

Графическая часть включает:
- сборочный чертёж грохота – 1 листа А1;
- чертежи деталей – 1 лист А2, 2 листа А4.

Состав: грохот инерционный (СБ), сборочный чертеж узла (амортизатор металлический), деталировка( пружина и стакан), спецификация Язык документа

Софт: КОМПАС-3D 16.1 SP1

Сайт: www

Каталог / Промышленность / Добывающая, горная промышленность / Расчет и конструирование активной виброизоляции инерционного грохота

Просмотр файлов
Amortizator_metallicheskiy_Sborochny_chertezh__KP_010500_000_SB.cdw
Grokhot_samobolasny_inertsionny__KP_010000_00.spw
Pruzhina__KP_010500_005.cdw
Soderzhanie.docx
Stakan__KP_010500_002.cdw
Titulnik.docx
Vid_obschiy1.cdw
Zapiska.docx
Amortizator_metallicheskiy__KP_010500_000.spw
Referat (1).docx
