Расчет проведения горизонтальной выработки буровзрывным способом

Белорусский национальный технический университет
Кафедра горные работы
Курсовой проект по дисциплине «Подземные горные работы»
На тему: «Проведение горизонтальной выработки буровзрывным способом»
Минск 2015

В данном проекте определили размер поперечного сечения горизонтальной выработки. Произведен расчет параметров шпурового комплекта зарядов для проведения горной выработки.
Курсовой проект содержит 1 лист формата A1 графической части, 15 страниц пояснительной записки, содержащей 3 таблицы и 1 источник.

При проведении горизонтальных выработках применяют различные способы производства работ, определяемые физико-механическими свойствами горных пород, размерами поперечного сечения выработки, сроком службы и назначением этих выработок. В данном случае проведение горизонтальной выработки производится по однородным крепким породам буровзрывным способом.

В конструкторской части спроектировали сечение выработки. Паспорт БВР.

Техническая характеристика:
Оборудование – самоходный вагон ВС-20.
Постоянное нахождение людей не предусмотрено.
Коэффициент крепости пород f=14.
Интенсивность движения - до 100 машин в сутки.
Свод коробовый.
Размеры машины – ширина d=2800, высота h=2000.
Скорость движения машины – V=8 км/ч.
Ширина покрышки машины – С=430 мм.
Взрывчатое вещество – гранулит АС-4.
10. Длина выработки – L=470 м.
Число рабочих дней в месяце – tр=25 дней.
Коэффициент структуры породы – f0=1,3.
Количество рабочих смен в сутки – 4 смены.
Число циклов за смену – 1 цикл.

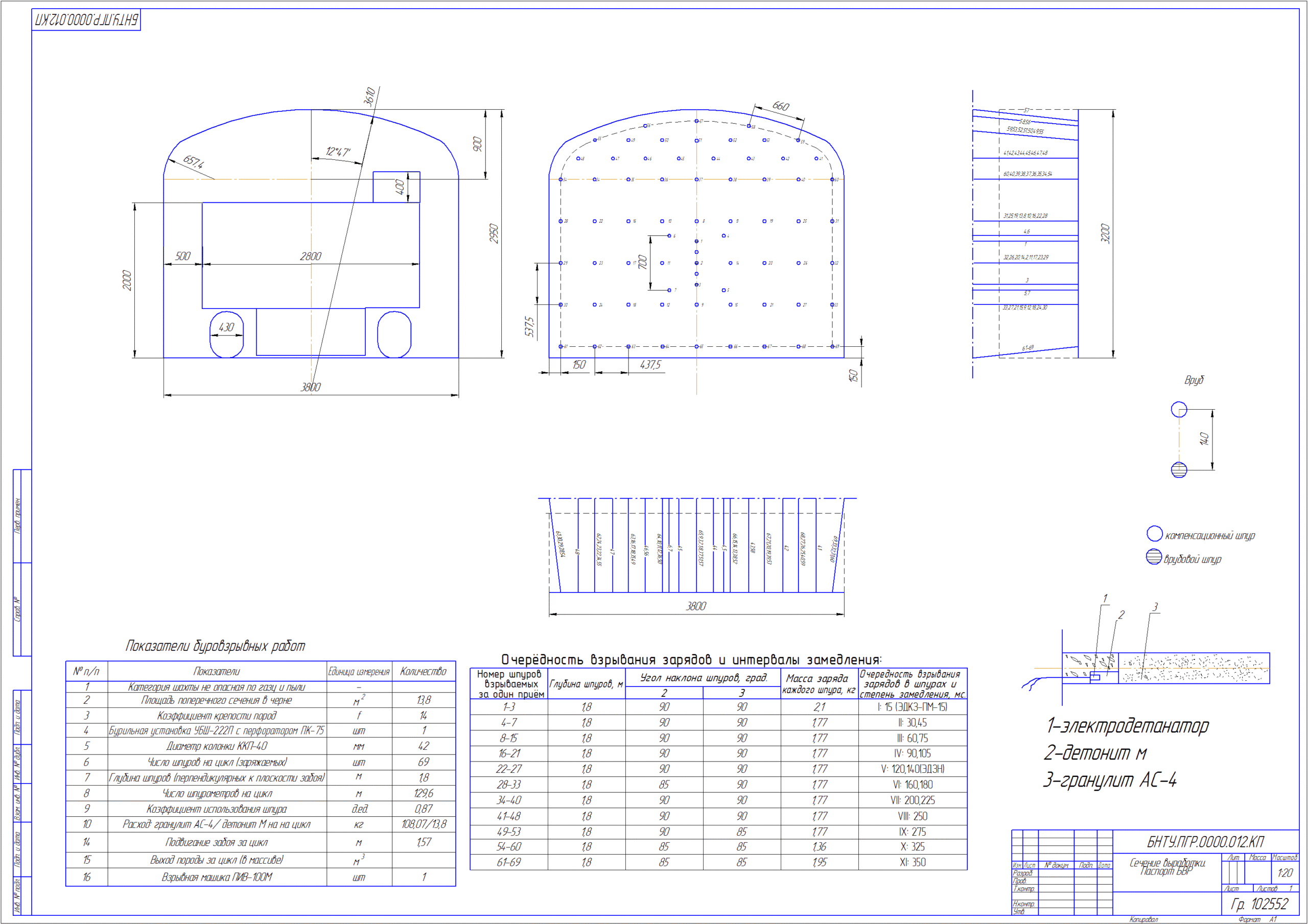

Паспорт буровзрывных работ включает: схему расположения шпуров в трех проекциях с указанием номеров шпуров и расстояний между ними; схему конструкции заряда; таблицу к схеме, которая содержит данные о длинах и углах наклона шпуров, массе зарядов в каждом шпуре и очерёдности их взрывания; таблицу технико-экономических показателей с указанием сечения выработки, крепости породы; наименование и число бурильных машин, тип и расход взрывчатого вещества и др.

Состав: Сечение выработки, Паспорт БВР, ПЗ Язык документа
