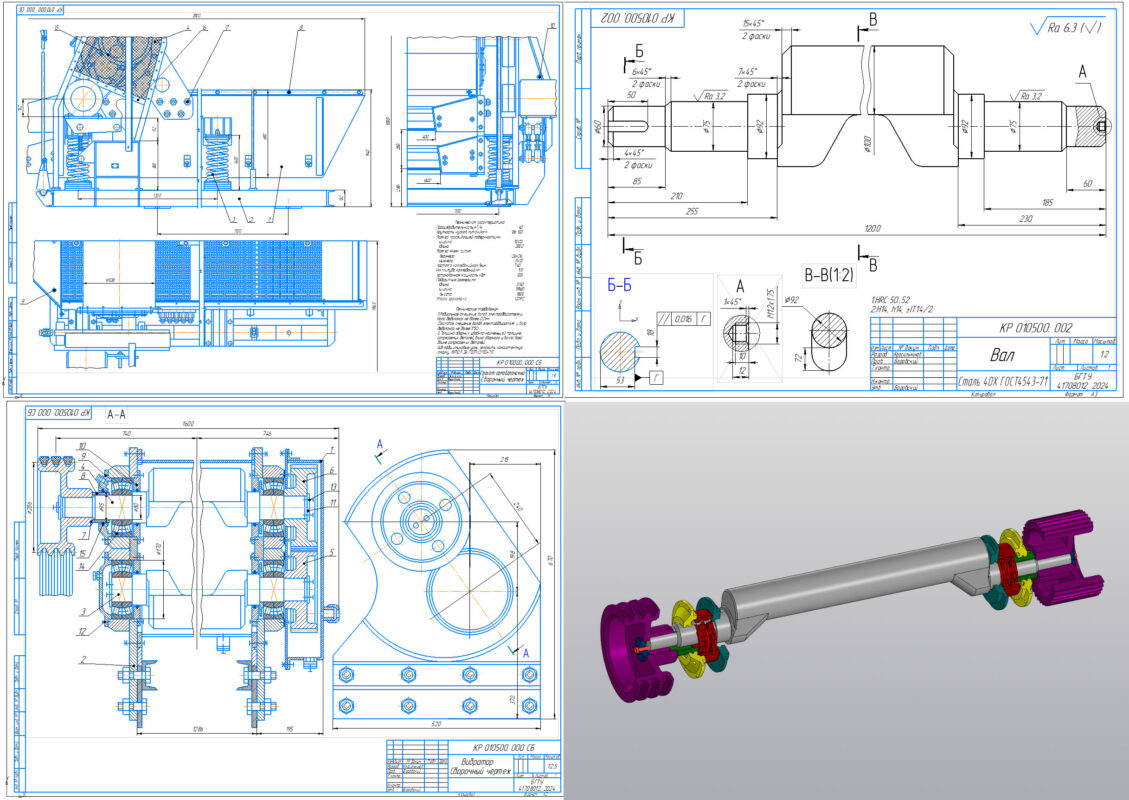

Разработка проектно-конструкторской документации на грохот самобалансный

БГТУ, МиАХПиПСМ, Автоматизированное проектирование машин и агрегатов, Разработка проектно-конструкторской документации на грохот самобалансный, 2024

Целью выполнения курсовой работы является Разработка проектно-конструкторской документации на грохот самобалансный
Произведена разработка проектно-конструкторской документации самобалансного грохота, описана конструкция и принцип действия грохота, проведен расчет на прочность дебалансного вала грохота. Так же описаны основные приемы работы с библиотекой: «Расчет и построение: в системе КОМПАС-Библиотека штампов».
В результате разработана проектно-конструкторская документация на самобалансный грохот.

ГСС-6
Производительность-40 м3/ч
Крупность кусков-до 100мм
Частота колебаний-740 кол/мин
Мощность-5,5 кВт

Содержание
1 Основные приемы работы с Библиотекой конструктора штампов (детали штампов) в системе КОМПАС-3D 7
1.1 Общие сведения о Приложении Штампы 3D 7
1.2 Техническая поддержка и сопровождение 8
1.3 Техническая поддержка 9
1.4 Гарантийное сопровождение 9
1.5 Проектирование 11
1.6 Начать проектирование 12
1.7 Ориентировать деталь 12
1.8 Создать переход 13
1.9 Разогнуть 13
1.10 Разместить 14
1.11 Копирование 15
1.12 Пуансон 16
1.13 Пуансоны 16
1.14 Пакет 17
2 Конструкция и принцип действия грохота самобалансного 18
3 Расчет на прочность приводного вала дефибратора 22
3.1 Выбор расчётных нагрузок 22
3.2 Прочностной анализ 23
Заключение 27
Список используемых источников 28
Приложение 1 29

Если при открытии сборки у Вас ругается на файл "дб.m3d", замените его на "деб для расчета.m3d"
