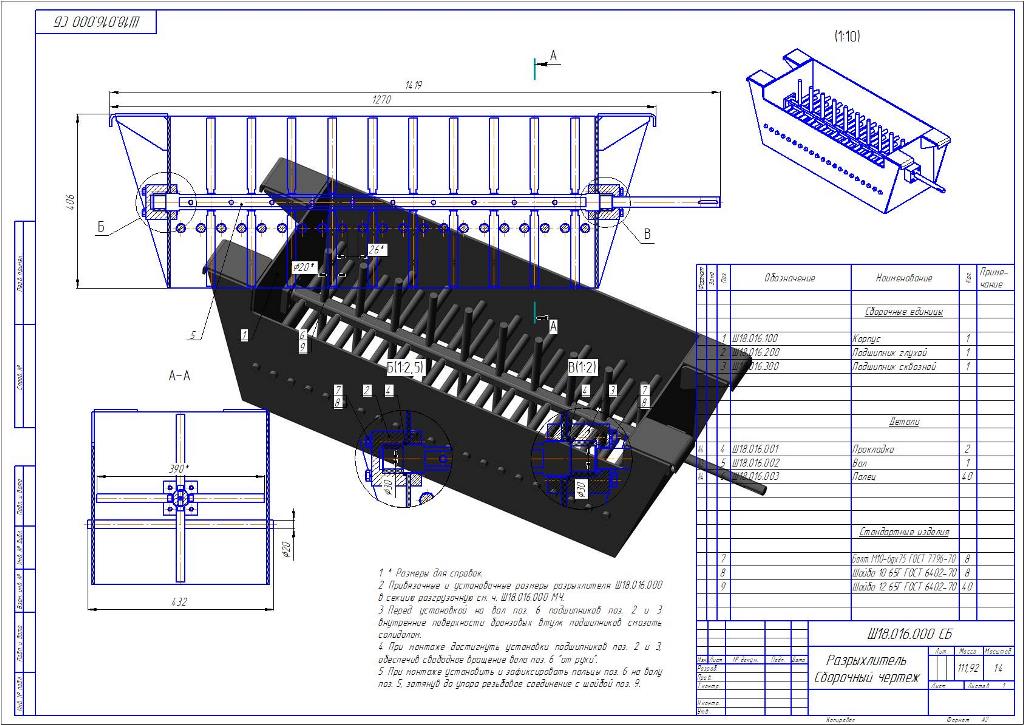

Разрыхлитель устанавливается на пересыпе с одного конвейера на другой и представляет собой бункер с колосником и вал с расположенными крест-накрест пальцами, проходящими в зазорах колосника бункера. Данный разрыхлитель предназначен для рыхления рудного концентрата, который проходит из одной туннельной сушки в другую. Концентрат на выходе из сушки спекается в комки и для дальнейшей эффективной сушки их необходимо разбить (взрыхлить). Вал приводится в движение мотор-редуктором через цепную или муфтовую передачу.
Разрыхлитель
0
1
277
2
0
150
Сообщить о проблеме
Автор
Сергей
Шляхов
Дата
17.09.2018
Язык
Русский
Состав
3D-модели и сборки, полный комплект конструкторской документации.
Софт
КОМПАС-3D 17.1
Как открыть?
Содержимое архива
-
Ш18.016.104 - Фиксатор.cdw
-
Ш18.016.003 - Палец.m3d
-
Ш18.016.104 - Фиксатор.m3d
-
Ш18.016.403 - Платик.m3d
-
Корпус _ Ш18.016.100.a3d
-
Ш18.016.201 - Корпус.cdw
-
Ш18.016.002 - Вал.m3d
-
Ш18.016.106 - Кронштейн.cdw
-
Ш18.016.001 - Прокладка.cdw
-
Стенка _ Ш18.016.103.m3d
-
Стенка _ Ш18.016.103.cdw
-
Ш18.016.300 - Подшипник сквозной.a3d
-
Ш18.016.401 - Планка.m3d
-
Ш18.016.200 СБ - Подшипник глухой Сборочный чертеж.cdw
-
Стенка _ Ш18.016.101.m3d
-
Ш18.016.100 - Корпус.cdw
-
Ш18.016.202 - Втулка.m3d
-
Ш18.016.000 - Разрыхлитель.a3d
-
Ш18.016.402 - Круг.m3d
-
Ш18.016.301 - Корпус.m3d
-
Ш18.016.107 - Косынка.m3d
-
Ш18.016.200 - Подшипник глухой.a3d
-
Стенка _ Ш18.016.102.m3d
-
Ш18.016.105 - Круг.m3d
-
Ш18.016.107 - Косынка.cdw
-
Ш18.016.003 - Палец.cdw
-
Ш18.016.300 СБ - Подшипник сквозной Сборочный чертеж.cdw
-
Стенка _ Ш18.016.102.cdw
-
Ш18.016.301 - Корпус.cdw
-
Ш18.016.001 - Прокладка.m3d
-
Ш18.016.201 - Корпус.m3d
-
Ш18.016.002 - Вал.cdw
-
Ш18.016.106 - Кронштейн.m3d
-
Стенка _ Ш18.016.101.cdw
-
Ш18.016.000 - Разрыхлитель.cdw
-
Ш18.016.202 - Втулка.cdw
