Роликово-маятниковая мельница

Белорусский государственный технологический университет
Кафедра машин и агрегатов
Курсовой по дисциплине "Машины и агрегаты предприятий строительных материалов"
На тему :"Расчет и проектирование роликово-маятниковой мельницы"
Минск 2013

В данном курсовой работе было проведено теоретическое ознакомление с одной из многих библиотек КОМПАС-3D V.9.0: библиотекой канавок 3D. Был проведён подробный анализ приёмов работы с данной библиотекой: изучение интерфейса, создание чертежей и их редактирование. И как итог можно сказать, что данная библиотека является очень эффективным приложением для построения различных аппаратов.
Изучили конструкцию и принцип действия роликомаятниковой мельницы. Было приведено: конструкция мельницы, её описание и основы расчета.
Выполнили проверочные расчеты приводного вала мельницы, перед этим предварительно подобрав диаметр вала. Поскольку если не провести проверочные расчеты на устойчивость, то в результате заниженных критических напряжений, вследствие большой динамики о большой скорости вращения, может произойти авария и это приведет к остановки оборудования и остановки производства.
Также были подобраны подшипники и шпонки с использованием программы MathCad14. На основании полученных данных можно утверждать, что данная конструкция оси выдержит приложенные эксплуатационные нагрузки. Эти мельницы применяют для измельчения мягких, слабых и средней прочности пород (глины, гипса, мела, графита).

Техническая характеристика
Производительность, кг/ч 200-10000
Размеры частиц получаемого продукта, мкм, не более 40-70
Размеры загружаемых кусков, мм 6-20
Диаметр кольца, мм 1090
Число маятников, шт 4
Частота вращения вертикального вала, об/мин 115
Мощность электродвигателя, кВт 55
Габаритные размеры (с сепаратором),мм
длина 3400
ширина 2640
высота 6050
Масса мельницы, кг 12600

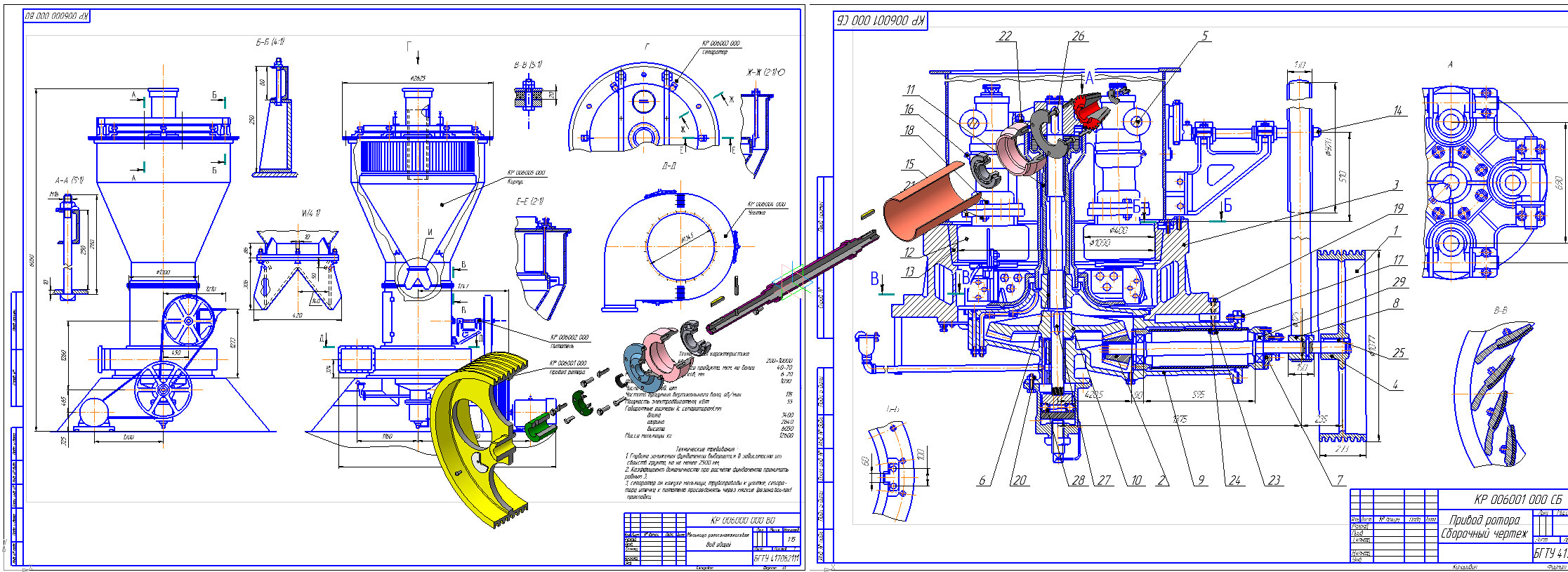

Состав: ПЗ, чертёж общего вида роликомаятниковой мельницы – 1 лист А1; сборочный чертёж маятника – 1 лист А2; чертёж оси маятника – 1 лист А3; чертёж корпуса – 1 лист А3; чертёж подпятника – 1 лист А3; трёхмерная модель маятникового узла роликомаятниковой мельницы – 1 лист А2. Язык документа

Софт: КОМПАС-3D 13 sp2

Файлы:
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/записка/
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/записка/записка всборе.docx
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/вал.cdw
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/крышка.cdw
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/Сборочный чертеж.cdw
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/общий вид.jpg
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/Шкив.cdw
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/общий вид.cdw
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/2d/KOS-Спецификация.spw
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь11.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь3.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь2.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь6.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь9.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь8.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь10.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Сборка.a3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь13.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь7.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь5.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь4.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь1.m3d
Стрелюк К.В.(4ХТиТ-3А) [Роликомаятниковая мельница]/3d/Деталь12.m3d
