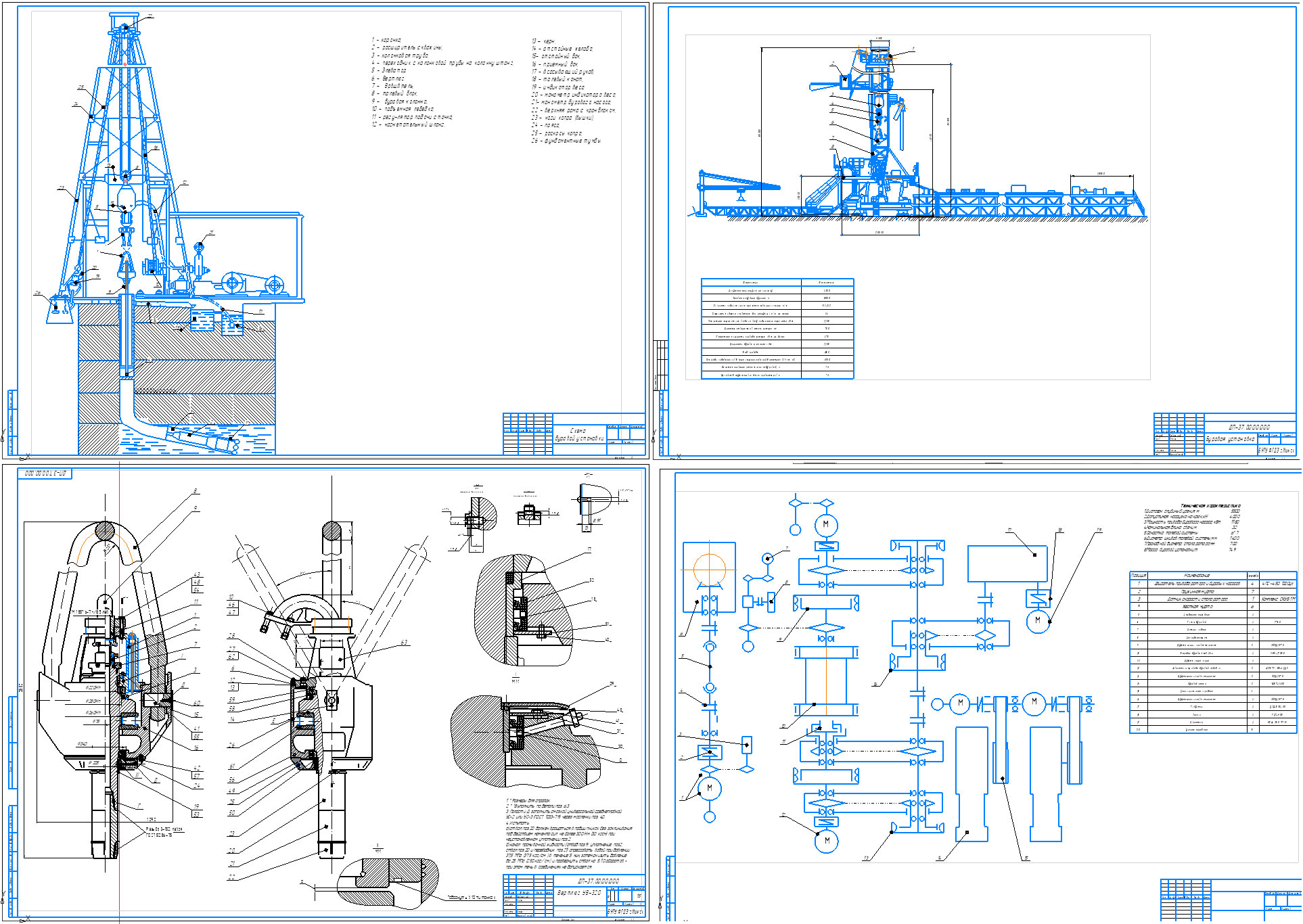

Стационарная буровая установка глубиной до 4000м и диаметром до 0,5м

БНТУ
кафедра горные работы
диплом на тему Стационарная буровая с разработкой привода

В ходе выполнения курсового проекта, была рассмотрена буровая установка для бурения глубоких скважин на нефть и газ БУ5000, её составные части и узлы. Проведены исследования на предмет устойчивости буровой вышки, выполнены расчёты основного рабочего органа, а именно привода ротора, предложена и разработана инновационная система торможения быстроходного вала привода ротора. Исследованы положительные и отрицательные стороны нововведения. Так как данная разработка является прототипом и не применяется, в данный момент на производстве, то полный отказ от базовой системы торможения не нужен. Так же была произведена замена двигателей буровой установки, что привело к существенным увеличением экономических показателей, за счёт большей мощности и лучшей ремонтопригодности.

СОДЕРЖАНИЕ
Введение
1. Состояние вопроса, техническое обоснование конструкции изделия
2. Разработка конструкции изделия
2.1. Расчёты
2.1.1. Расчёт устойчивости
2.1.1.1. Определение центра масс машины
2.1.1.2. Координаты центра давления
2.1.1.3.Давление на опорное основание и его деформация
2.1.3. Мощностной баланс
2.1.4. Кинематический расчёт
2.1.5. Гидравлический расчёт
2.1.6 Расчёт сборочной единицы
2.1.6.1. Расчёт основных параметров конструктивных элементов 2.1.6.2. Проектный расчёт зубчатой передачи на
контактную усталость активных поверхностей зубьев
2.1.6.3. Проверочные расчеты передачи
2.1.6.4. Проверочный расчет на усталость по напряжениям изгиба
2.1.6.5. Определение сил, действующих в зацеплении
2.1.6.6. Определение основных геометрических параметров
2.1.6.7. Предварительный расчет диаметра вала
2.1.6.8. Выбор шлицевых соединений
2.1.6.9. Подбор подшипников
2.1.6.10. Проверочный расчет конструктивных элементов
2.1.6.11. Расчет элементов корпуса
3.Использование изделия в производственных условиях
4.Технология ремонта (изготовления) составной части изделия
4.1 Описание конструкции и назначение детали
4.2 Виды износа
4.3 Выбор метода ремонта
4.4. Изготовление детали
5.Мероприятия по охране труда и технике безопасности
6. Ожидаемые технико-экономические показатели
Заключение
Список использованных источников
Приложение А Маршрутные и операционные карты
