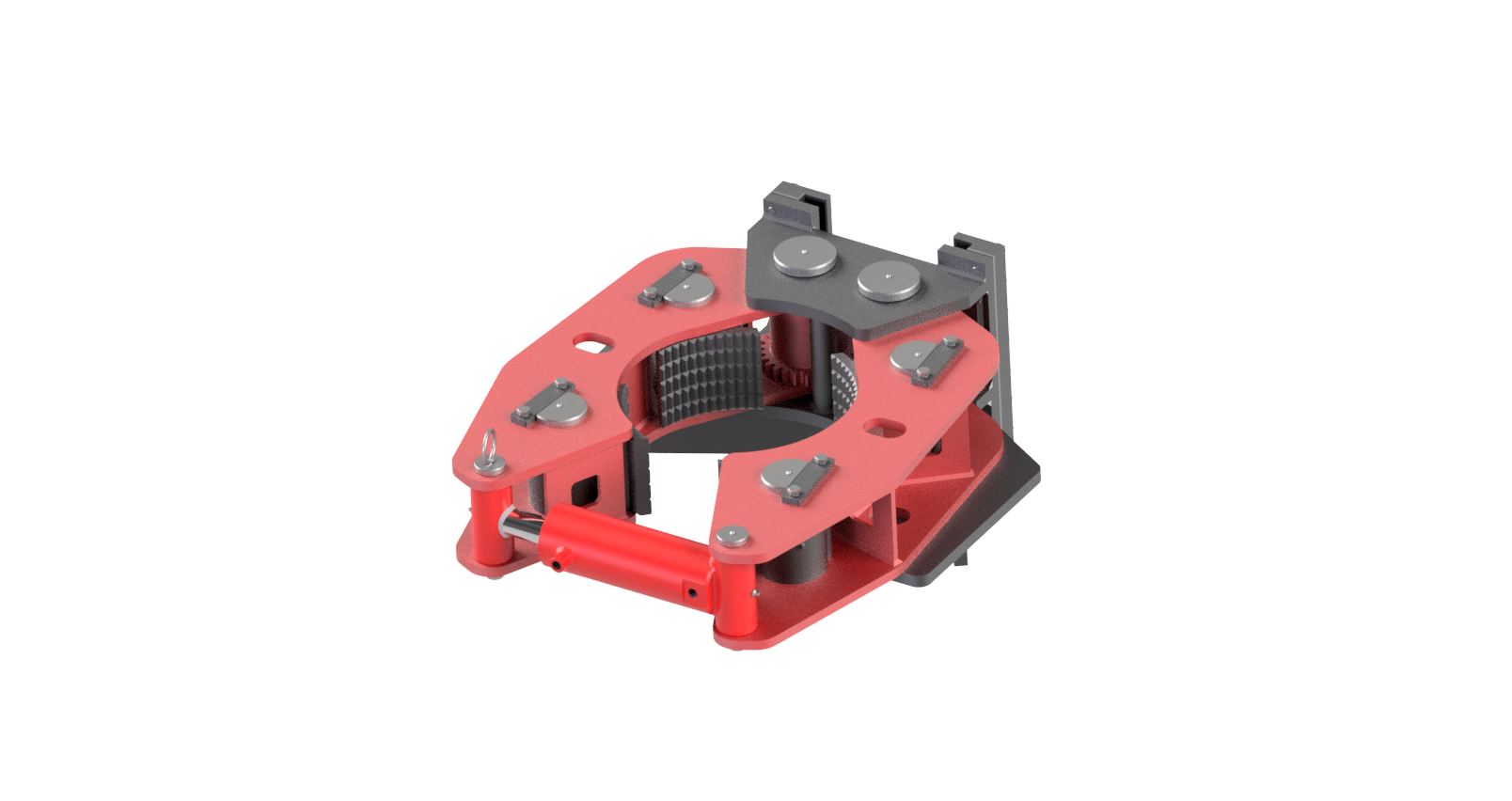

Трубозажим для буровой установки

Трубозажим предназначен для удержания труб диаметром до 325мм в процессе бурения.

Состав: 3D Сборка

Софт: Autodesk Inventor 2021

Файлы:

Трубозажим/

Трубозажим/Масленка 1.2ГОСТ 19853-74.ipt

Трубозажим/Кольцо 035-041-36-1 ГОСТ 9833-73.ipt

Трубозажим/М6-01.01.06.01.002 Стакан.ipt

Трубозажим/Шайба пружинная A12 DIN 128.ipt

Трубозажим/М6-01.01.05.00.002 Пластина.ipt

Трубозажим/Адаптер TN 92GG-6LR 1_8.ipt

Трубозажим/OldVersions/

Трубозажим/OldVersions/М6-01.01.06.02.000 СБ Шток в сборе.0010.iam

Трубозажим/OldVersions/М6-01.01.05.01.000-01 СБ Звено в сборе.0036.iam

Трубозажим/OldVersions/М6-01.01.03.00.000 СБ Трубозажим.0086.iam

Трубозажим/OldVersions/М6-01.01.05.01.000 СБ Звено в сборе.0039.iam

Трубозажим/OldVersions/М6-01.01.06.00.000 СБ Гидроцилиндр.0023.iam

Трубозажим/OldVersions/М6-01.01.05.02.000 СБ Корпус плашки.0029.iam

Трубозажим/OldVersions/М6-01.01.06.01.000 СБ Цилиндр в сборе.0013.iam

Трубозажим/OldVersions/М6-01.01.05.00.000 СБ Корпус.0055.iam

Трубозажим/М6-01.01.05.00.001 Плита.ipt

Трубозажим/М4-01ГС.26.01.003 Бонка.ipt

Трубозажим/Гайка M48x1.5-6H.05.05 ГОСТ 11871-88.ipt

Трубозажим/М6-01.01.05.01.004 Втулка.ipt

Трубозажим/М6-01.01.03.01.006 Кронштейн.ipt

Трубозажим/М4.01.09.001 Плита гидроаккумулятора.ipt

Трубозажим/Адаптер TN 92GG-15LR 3_8.ipt

Трубозажим/М6-01.01.03.01.007 Ось.ipt

Трубозажим/М6-01.01.06.00.000 СБ Гидроцилиндр.iam

Трубозажим/М6-01.01.03.01.014 Пластина.ipt

Трубозажим/М6-01.01.05.01.001 Пластина.ipt

Трубозажим/Шплинт 5x40 ГОСТ 397-79.ipt

Трубозажим/М6-01.01.05.00.000 СБ Корпус.iam

Трубозажим/М6-01.01.05.02.003 Втулка.ipt

Трубозажим/Уплотнение поршня PBM PBM-314 236.ipt

Трубозажим/М6-01.01.06.01.000 СБ Цилиндр в сборе.iam

Трубозажим/М6-01.01.05.02.004 Пластина.ipt

Трубозажим/М6-01.01.05.00.001-01 Плита.ipt

Трубозажим/М6-01.01.06.01.003 Втулка.ipt

Трубозажим/Шайба плоская 30 ГОСТ 11371-78.ipt

Трубозажим/lockfile.lck

Трубозажим/Болт M12 x 60 DIN 933 (ISO 4017).ipt

Трубозажим/М6-01.01.03.00.000 СБ Трубозажим.iam

Трубозажим/Адаптер TN 92GG-12LR 3_8.ipt

Трубозажим/М6-01.01.06.00.002 Поршень.ipt

Трубозажим/М6-01.01.03.01.008 Ось.ipt

Трубозажим/М6-01.01.03.01.012 Пластина.ipt

Трубозажим/Кольцо стопорное 85 ГОСТ 13943-86.ipt

Трубозажим/М6-01.01.05.01.005 Пластина.ipt

Трубозажим/М6-01.01.06.00.001 Стакан.ipt

Трубозажим/М6-01.01.05.02.002 Сектор.ipt

Трубозажим/М6-01.01.05.01.000-01 СБ Звено в сборе.iam

Трубозажим/Кольцо 074-080-36-1 ГОСТ 9833-73.ipt

Трубозажим/М6-01.01.06.02.001 Шток.ipt

Трубозажим/М6-01.01.05.02.001 Пластина.ipt

Трубозажим/Уплотнение штока UR-40-50-8.ipt

Трубозажим/М6-01.01.05.01.003 Пластина.ipt

Трубозажим/М6-01.01.05.00.008 Валик.ipt

Трубозажим/Грязесъемник WR-040.ipt

Трубозажим/М6-01.01.03.01.009 Шайба.ipt

Трубозажим/Гидропневмоаккумулятор HTR 0,35 V04 HC-SU_SE.ipt

Трубозажим/М6-01.01.03.01.011 Кольцо.ipt

Трубозажим/М6-01.01.05.00.007 Пластина.ipt

Трубозажим/М6-01.01.03.01.013 Прокладка.ipt

Трубозажим/М6-01.01.05.02.000 СБ Корпус плашки.iam

Трубозажим/М6-01.01.05.01.000 СБ Звено в сборе.iam

Трубозажим/М6-01.01.06.01.001 Гильза.ipt

Трубозажим/М6-01.01.05.00.003 Косынка.ipt

Трубозажим/Шайба 2Н.48 ГОСТ 11872-89.ipt

Трубозажим/М6-01.01.06.02.000 СБ Шток в сборе.iam

Трубозажим/Адаптер TN 426-15LM.ipt

Трубозажим/Кольцо направляющее G3-40-45-10.ipt

Трубозажим/М6-01.01.05.01.002 Шестерня.ipt

Трубозажим/М6-01.01.03.01.010 Ось.ipt
