Валковий грохот с элеваторной загрузкой

ЖДТУ Житомирський державний технологічний університет. кафедра МВ і С. 2010г
Тема: "Разработка валкового грохота с элеваторным загрузкой оснащенного активным интенсификатором"

Дипломный проект освещает технические и технологические аспекты модернизации валкового грохота с использованием на первых стадиях круглых дисков для измельчения нерудного материала.
Изложенное обоснование необходимости модернизации, проведен анализ который показывает повышение производительности и снижение затрат на обслуживание грохота.

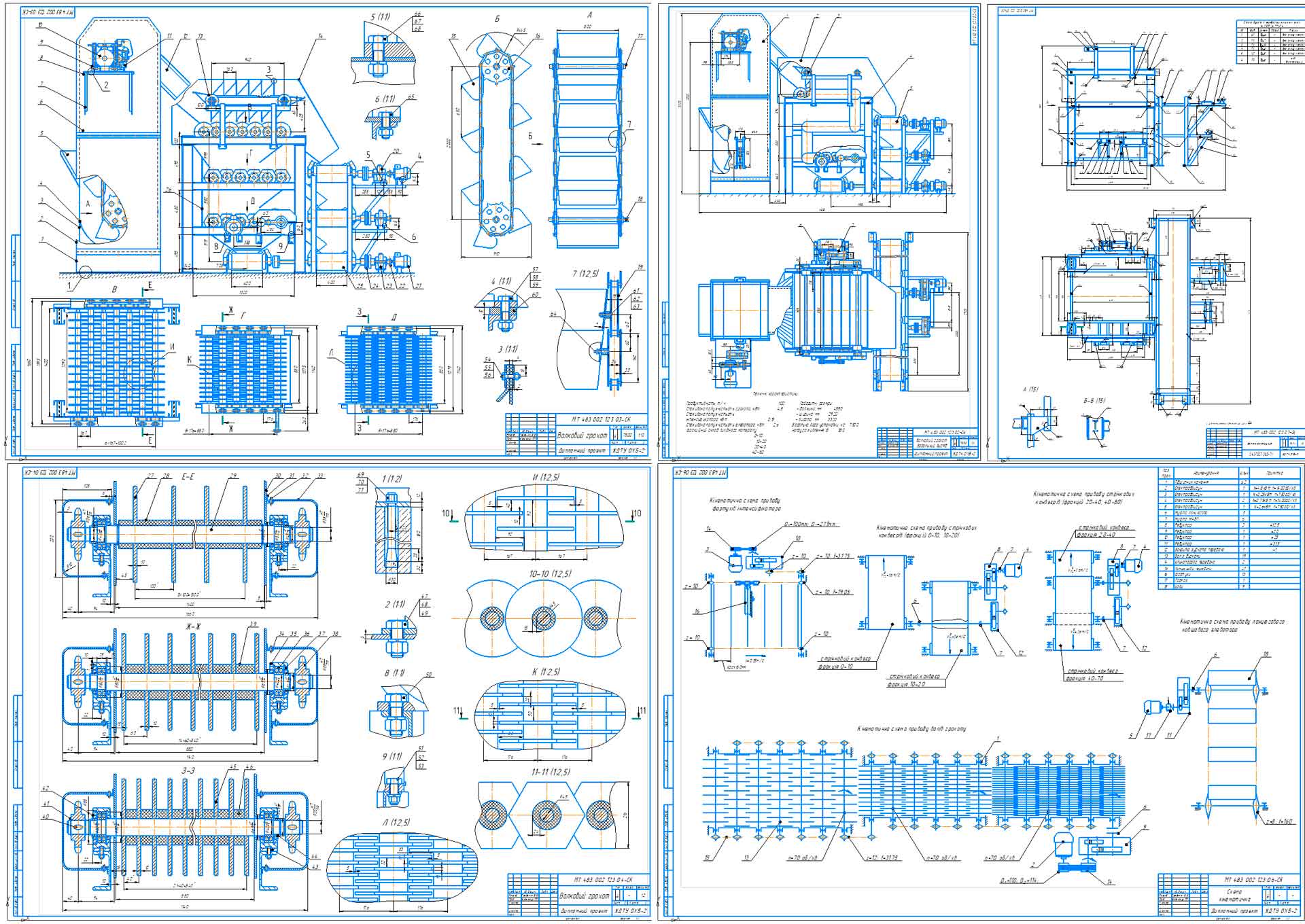

Разработанные рабочие чертежи деталей грохота и элеватора.
Решено комплекс вопросов организации и экономики производства. Определены оптимальные для заданных условий формы организации обслуживания грохота. Выполнены соответствующие расчеты капитальных и эксплуатационных затрат.
Выполнены разработки по охране труда и окружающей среды.

Содержание
Введение
1. Эксплуатационно-технологический раздел
1.1. Состояние вопроса и задачи проектирования
1.1.1. Обзор существующих способов грохочения каменных материалов
1.1.2. Анализ известных конструкций валковых сепараторов и грохотов
1.1.3. Выбор направления разработки
1.2. Экспериментальные исследования процесса грохочения
1.2.1. Цели и задачи экспериментальных исследований
1.2.2. Методика проведения сравнительных испытаний.
1.2.3. Описание стенда валкового грохота
1.2.4. Результаты исследований
2. Конструкторский раздел
2.1. Конструкция и расчет
2.1.1. Описание конструкции
2.1.2. Расчет основных параметров грохота
2.1.3. Расчет потребной мощности привода валкового грохота
2.1.4. Подбор двигателя
2.1.5. Подбор редуктора
2.1.6. Подбор муфты.
2.1.7. Выбор параметров цепной передачи
2.1.8. Расчет геометрических параметров звездочки
2.1.9. Расчет вала
2.2. Расчет интенсификатора
2.3. Расчет цепного ковшевого элеватора
2.3.1. Исходные данные:
2.3.2. Расчет геометрических параметров звездочки
2.3.3. Расчет приводного вала

2.3.4.Тяговый расчет.
2.5. Организация и технология производства работ
2.5.1. Технология разделения материала по фракциям на валковом
грохоте
2.5.2. Подготовка грохота к работе
2.6. Металлоконструкция рамы валкового грохота
3.Технология машиностроения
3.1. Технология обработки детали
3.1.1. Выбор типа производства.
3.1.2. Выбор вида и расчет заготовки
3.1.3. Технологический процесс обработки детали.
3.1.4. Расчет режимов обработки
3.2. Выбор и расчет приспособления для фрезерования шпоночного паза
3.2.1.Назначение, конструкция и работа приспособления.
3.2.2. Расчет усилия закрепления вала в приспособлении.
4. Безопасность и экологичность
4.1. Характеристика опасных и вредных факторов, мероприятия
и технические средства по созданию здоровых и безопасных условий труда.
4.2. Мероприятия и технические средства по охране окружающей
среды
4.3. Мероприятия и средства по предупреждению ЧС и ликвидации
их последствий.
4.4. Схема и расчет системы защитного заземления валкового
грохота с элеваторной загрузкой каменного материала
5. Экономический раздел
5.1. Сущность предлагаемого мероприятия.
5.2 Выявление назначения и области применения новой техники.
5.3. Выбор базисного варианта техники.
5.4. Выявление конструктивно-эксплуатационных особенностей новой техники.
5.5. Исходные данные для расчета.
5.6. Определение капитальных вложений.
5.7. Определение годовой эксплуатационной производительности.
5.8. Определение удельных капитальных вложений.
5.9. Определение годовых текущих издержек потребителя.
5.10. Определение годового экономического эффекта.
Библиографический список
Приложение
