Выбор и расчет породоразрушающего элемента (шарошечное долото)

УГНТУ
Кафедра бурения скважин
курсовая работа по дисциплине: Разрушение горных пород при бурении
на тему: Выбор и расчет породоразрушающего элемента
Уфа 2017

Необходимо решить следующие задачи:
1) Определение статических характеристик показателей механических свойств горных пород;
2) Оценка однородности горных пород заданного интервала бурения;
3) Выбор шарошечных долот;
4) Расчет области разрушения горных пород и осевых нагрузок на долота;
5) Расчет долговечности стального фрезерованного вооружения долота при абразивном изнашивании и уточнение класса основного долота;
6) Выбор диаметра насадок для гидромониторного долота;
7) Обобщение результатов расчета для заданного интервала бурения
Введение 5
Задание 6
1.1 Описание устройства 7
1.2 Виды шарошечных долот 15
1.2.1 Одношарошечные долота 15
1.2.2 Двухшарошечные долота 16
1.2.3 Трехшарошечные долота 18
1.3 Классификация шарошечных долот по назначению. 21
1.4 Материалы, применяемые для изготовления шарошечных долот. 23
2 Проверка крайних значений вариационных рядов на малую вероятность и однородности заданного интервала бурения 25
2.1 Определение относительного размаха варьирования 25
2.2 Проверка вариационных рядов на наличие в них маловероятных значений 27
2.2.1 Первая пачка 27
2.2.2 Вторая пачка 29
2.2.3 Оценка однородности интервала бурения 30
3 Определение статистических характеристик показателей механических свойств горной породы 31
4 Выбор долот, определение областей разрушения горной породы и осевых нагрузок на долота 33
4.1 Выбор долот 33
4.2 Определение областей разрушения горных пород долотами 35
4.2.1 Расчет угнетающего давления на забое 35
4.2.2 Приведение предела текучести горной породы к забойным условиям 36
4.2.3 Расчет нагрузки Gs, нужной для достижения предела текучести в горных породах. 37
5 Расчет стойкости вооружения долота 1-го класса 42
6 Расчет гидромониторной системы промывки долота 47
7 Основные итоги работы 50
Заключение 51
Список использованной литературы 52

Состав: Пояснительная записка, сборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Промышленность / Добывающая, горная промышленность / Выбор и расчет породоразрушающего элемента (шарошечное долото)

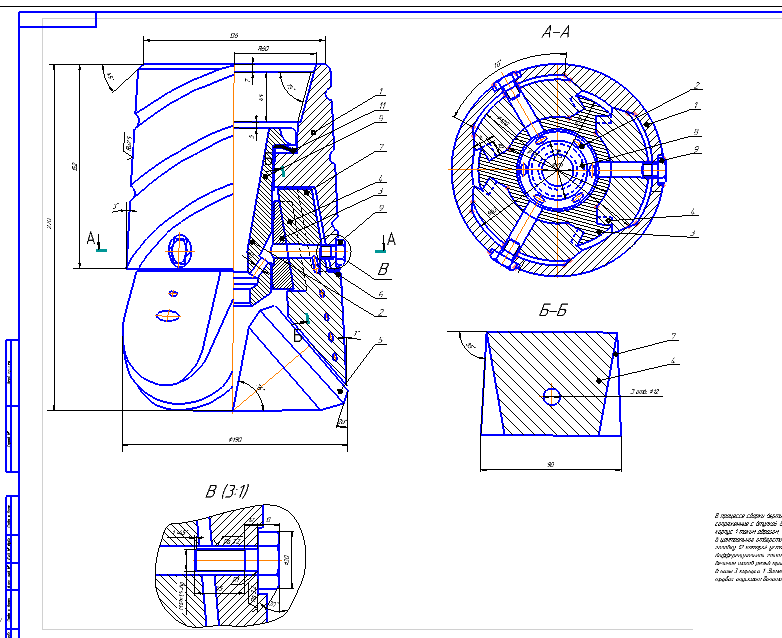

Сборочный чертеж.cdw
Спецификация к сборочному чертежу.spw
Курсовая Долото 9.11.docx
