Взрывозащищенная оболочка

138

200

Используется на объектах нефтяной и газовой промышленности, в зонах с вероятным возникновением предельно допустимых концентраций в воздухе взрывоопасных веществ.

Проектирование взрывозащищенной оболочки Шкаф металлический

Автор

s.ivanov@dream-oil.ru

Дата

24.08.2019

Язык

Русский

Состав

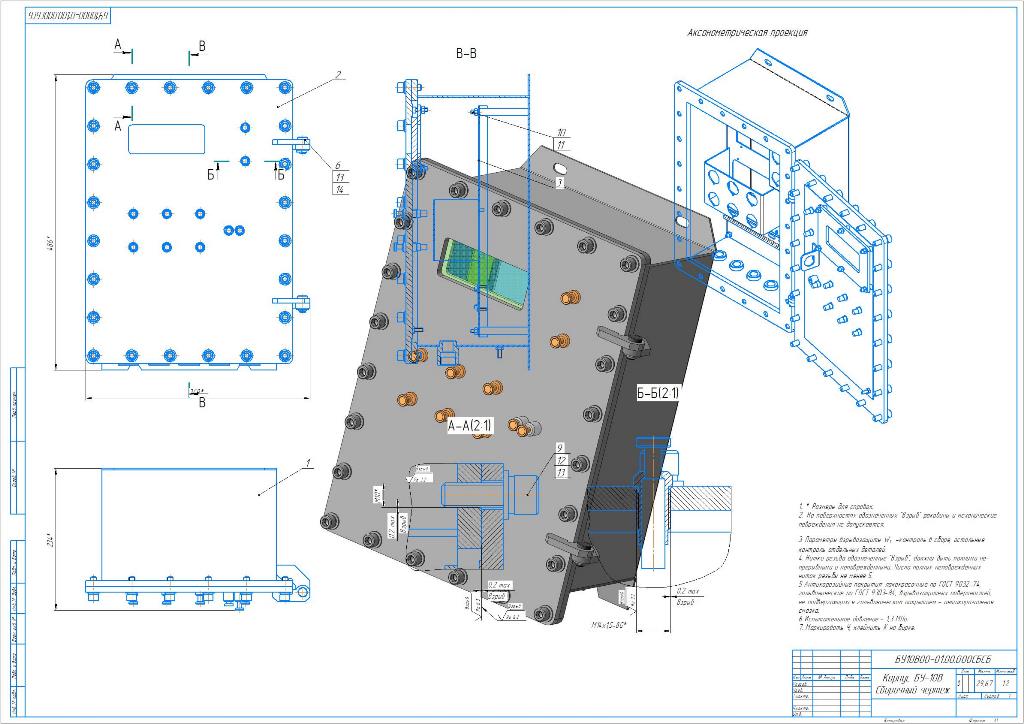

Сборочный чертеж, спецификация, деталировка, трехмерная модель

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

Взрывозащищенная оболочка БУ-10В
- КД
  - БУ10В00-00.03.000 Панель
    - БУ10В00-00.03.001 Панель.cdw
    - БУ10В00-00.03.004 Втулка.cdw
    - БУ10В00-00.03.000СП Панель.spw
    - БУ10В00-00.03.000СБ Панель.cdw
    - БУ10В00-00.03.002 Кронштейн.cdw
    - БУ10В00-00.03.003 Кронштейн.cdw
  - БУ10В00-00.01.000 Корпус
    - БУ10В00-00.01.000СБ Корпус.cdw
    - Заимствованые
      - БУ10ВИП00-00.01.005 _ Петля.cdw
      - БУ10ВИП00-00.01.006 _ Стакан.cdw
      - БУ10ВИП00-00.01.003 _ Крыша.cdw
      - БУ10ВИП00-00.01.004 _ Дно.cdw
    - БУ10В00-00.01.003 Стойка.cdw
    - БУ10В00-00.01.001 Кожух.cdw
    - БУ10В00-00.01.000СП Корпус.spw
    - БУ10В00-00.01.002 Фланец.cdw
  - БУ10В00-01.00.000СП Корпус БУ10В.spw
  - БУ10В00-01.00.000СБ Корпус БУ10В.cdw
  - БУ10В00-00.02.000 Крышка
    - Заимствованные
      - БУ10ВИП00-00.02.007_ Корпус короткий.cdw
      - БУ10ВИП00-00.02.102 _ Петля.cdw
    - БУ10В00-00.02.007 Пружина сжатия.cdw
    - БУ10В00-00.02.001 Корпус длинный.cdw
    - БУ10В00-00.02.004 Толкатель.cdw
    - БУ10В00-00.02.101 Крышка.cdw
    - БУ10В00-00.02.102 Стойка.cdw
    - БУ10В00-00.02.006 Кнопка.cdw
    - БУ10В00-00.02.100СБ Крышка.cdw
    - БУ10В00-00.02.005 Толкатель.cdw
    - БУ10В00-00.02.103 Кронштейн ввода USB.cdw
    - БУ10В00-00.02.000СБ Крышка.cdw
    - БУ10В00-00.02.008 Рамка.cdw
    - БУ10В00-00.02.100СП Крышка.spw
    - БУ10В00-00.02.000СП Крышка.spw
    - БУ10В00-00.02.002 Гайка.cdw
    - БУ10В00-00.02.003 Толкатель.cdw
    - БУ10В00-00.02.009 Окно смотровое.cdw
  - БУ10В00-01.00.001 Ось.cdw
- 3D
  - БУ10В00-01.00.000СБ Корпус БУ-10В.a3d
  - БУ10В00-00.03.000 Панель
    - БУ10В00-00.03.001 Панель.m3d
    - БУ10В00-00.03.002 Кронштейн.m3d
    - БУ10В00-00.03.003 Кронштейн.m3d
    - DIN-рейка L=265.m3d
    - DIN-рейка L=80.m3d
    - БУ10В00-00.03.000СБ Панель.a3d
    - БУ10В00-00.03.004 Втулка.m3d
  - БУ10В00-00.01.000 Корпус
    - БУ10ВИП00-00.01.004 Дно.m3d
    - БУ10В00-00.01.001 Кожух.m3d
    - БУ10ВИП00-00.01.006 Стакан.m3d
    - БУ10В00-00.01.003 Стойка.m3d
    - БУ10В00-00.01.000СБ Корпус.a3d
    - БУ10ВИП00-00.01.005 Петля.m3d
    - БУ10ВИП00-00.01.003 Крыша.m3d
    - БУ10В00-00.01.002 Фланец.m3d
  - БУ10В00-00.02.000 Крышка
    - БУ10ВИП00-00.02.007 Корпус короткий.m3d
    - БУ10В00-00.02.002 Гайка.m3d
    - БУ10В00-00.02.101 Крышка.m3d
    - БУ10В00-00.02.000СБ Крышка.a3d
    - БУ10В00-00.02.003 Толкатель.m3d
    - БУ10В00-00.02.006 Кнопка.m3d
    - БУ10В00-00.02.004 Толкатель.m3d
    - БУ10В00-00.02.103 Кронштейн ввода USB.m3d
    - БУ10В00-00.02.005 Толкатель.m3d
    - БУ10В00-00.02.102 Стойка.m3d
    - БУ10В00-00.02.100СБ Крышка.a3d
    - БУ10В00-00.02.008 Рамка.m3d
    - БУ10В00-00.02.009 Окно смотровое.m3d
    - БУ10ВИП00-00.02.102 Петля.m3d
    - БУ10В00-00.02.001 Корпус длинный.m3d
  - БУ10В00-01.00.001 Ось.m3d
