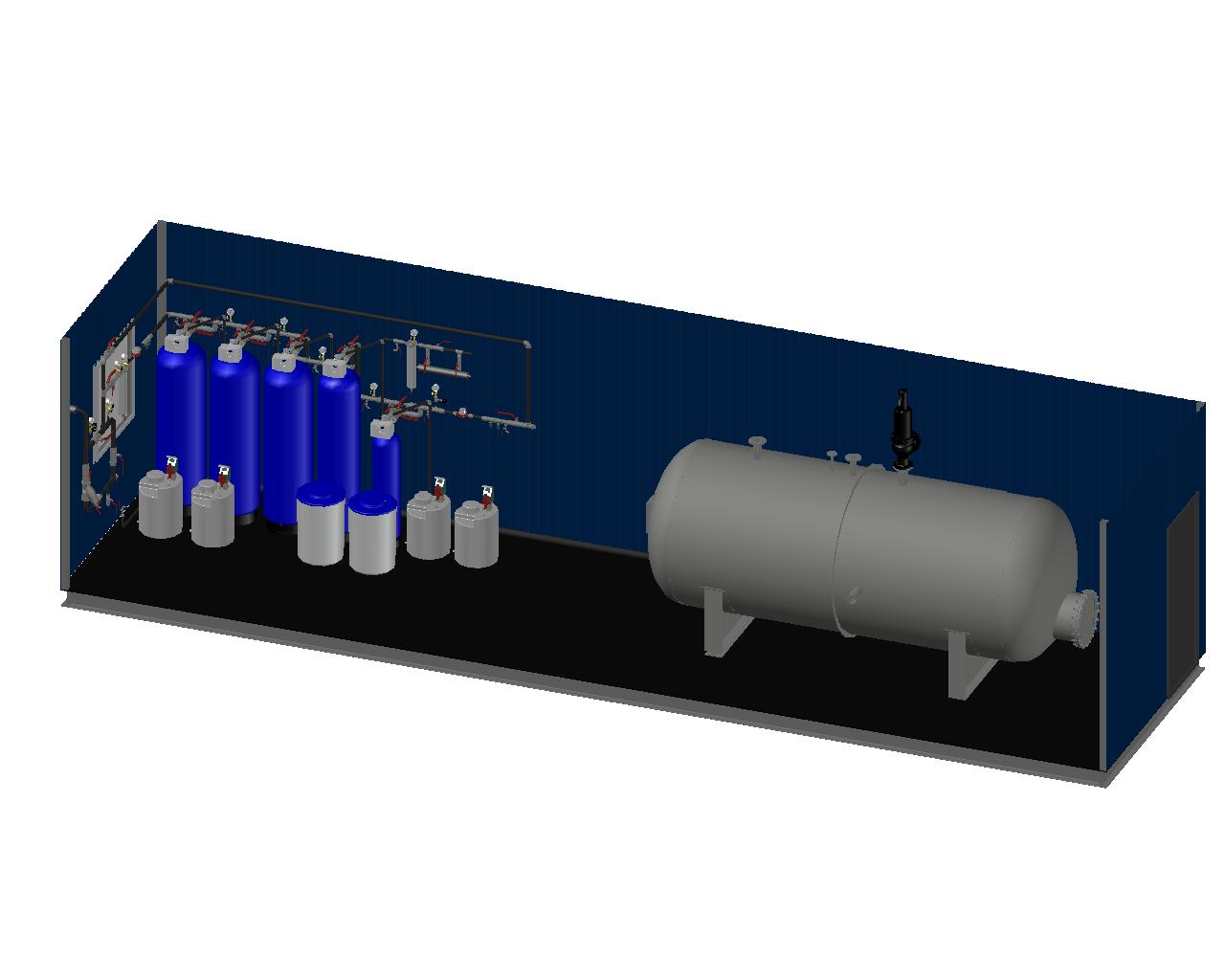

Химводоподготовка - 3D модель + (деаэратор, без обвязки)

Режим эксплуатации — периодический.
Производительность системы ХВП: 2 м3 в час.
Цель водоочистки — подготовка питательной воды в условиях изменения исходного состава воды.
НАЗНАЧЕНИЕ СИСТЕМЫ ОЧИСТКИ ВОДЫ. ОСНОВНЫЕ ЭТАПЫ ВОДОПОДГОТОВКИ.
В составе УПВ NECOZ 002- 0020 M –DS (ООО "НЭК" Санкт-Петербург) предусмотрены следующие этапы очистки и подготовки воды:
• Очистка воды от механических примесей;
• Реагентная обработка воды;
• Осветление и обезжелезивание воды на фильтрах 1 и 2 ступени;
• Сорбционная очистка воды;
• Умягчение деманганация и обезжелезивание воды с помощью установки с мультимедийной загрузкой;
• Cорбционный фильтр предфильтрации до УФ;
• УФ стерилизатор;
• Умягчение воды с помощью Na-катионитовой установки 2-ая ступень;
• Коррекционная обработка воды;
• Химическое обескислороживание.

Деаэратор распылительный "STORK", производительностью 17м3/ч. Объем 10м3. Без обвязки только сам деаэратор.

Состав: 3D сборка Язык документа

Софт: AutoCAD 17

Файлы:

Каталог / Промышленность / Химводоподготовка - 3D модель + (деаэратор, без обвязки)

Модуль_Деаэро+ХВП_3D.dwg
