Экологическая оценка источника загрязнения и разработки нормативов ПДВ

Нижегородский государственный архитектурно-строительный университет
Кафедра Теплогазоснабжения
Расчетно-графическая работа
по дисциплине «Экологическая оценка топливосжигающих установок»
На тему: «Экологическая оценка источника загрязнения и разработки нормативов ПДВ»
Нижний Новгород 2017

1. Анализ исходных данных для проектирования
1.1 Характеристика местности
1. Генплан района города:
2. Климатический район: г. Рязань.
3. Широта местности: 54°37'36" с.ш.
4. Рельеф местности:
5. Расчётные параметры наружного воздуха:
зимний период (среднемесячная температура за январь) tнзима = -27°С
летний период (средняя максимальная температура наиболее тёплого месяца)
tнлето =24,1°С
6. Повторяемость направлений ветра по румбам в % (числитель), средняя скорость по направлениям, м/с (знаменатель):
Направление
Месяц С С/В В Ю/В Ю Ю/З З С/З
Январь 7/4,7 5/4,5 8/4,8 15/6,3 17/7,3 23/6,6 14/5,2 11/4,4
Июль 13/4,2 9/4,1 10/3,9 9/4,2 8/3,9 12/4,1 20/4,1 19/5,1

Содержание
Введение………………………………………………………………………………… 3
1. Анализ исходных данных для проектирования …………………………………….4
1.1 Характеристика местности……………………………………………………..… 4
1.2 Характеристика источника загрязнения …………………………………………..4
2. Определение объема удаляемых в атмосферу продуктов сгорания…………..……8
3. Расчет массы загрязняющих веществ в выбросах котельной ……………………...9
3.1 Расчет массы оксида углерода ………………………………….......…………..9
3.2 Расчет массы оксидов азота …………………………………………......…….10
3.3 Расчет массы оксидов серы ……………………………………………………13
3.4 Расчет массы твердых частиц……………………………………………….... 13
3.5 Расчет массы бенз(а)пирена …………………………………………………...15
4. Расчет рассеивания токсичных веществ в атмосфере……………………………...18
4.1 Определение максимальных значений приземных концентраций токсичных веществ………………………………………………………………………………….23
4.2 Определение опасной скорости ветра ……………………………………......23
4.3 Определение расстояния от источника до координаты максимума концентраций …………………………………………………………………………..23
4.4 Расчет распределения концентраций токсичных токсичный веществ……………………………………………………………………………….... 26
4.4.1 Расчет распределения концентраций вдоль оси факела (при опасной скорости ветра)...……………………………………………………………………….27
4.4.2 Расчет распределения концентраций токсичных веществ при скоростях ветра по румбам)………………………………………………….……………………28
4.4.3 Расчет распределения подфакельных концентраций ………………....….29
4.5 Построение зоны влияния источника ……………………………………….32
5. Расчет размеров Санитарно-Защитной Зоны для предприятия и экозащитной зоны для источника загрязнения……………………………………....……………….…....33
6. Расчет предельно допустимых выбросов ………………………………………….35
7. Выбор природоохранных мероприятий…………………………………………… 37
8. Расчет платы за негативное воздействие котельной на атмосферный воздух……43
Список использованной литературы ………………………………………………….46

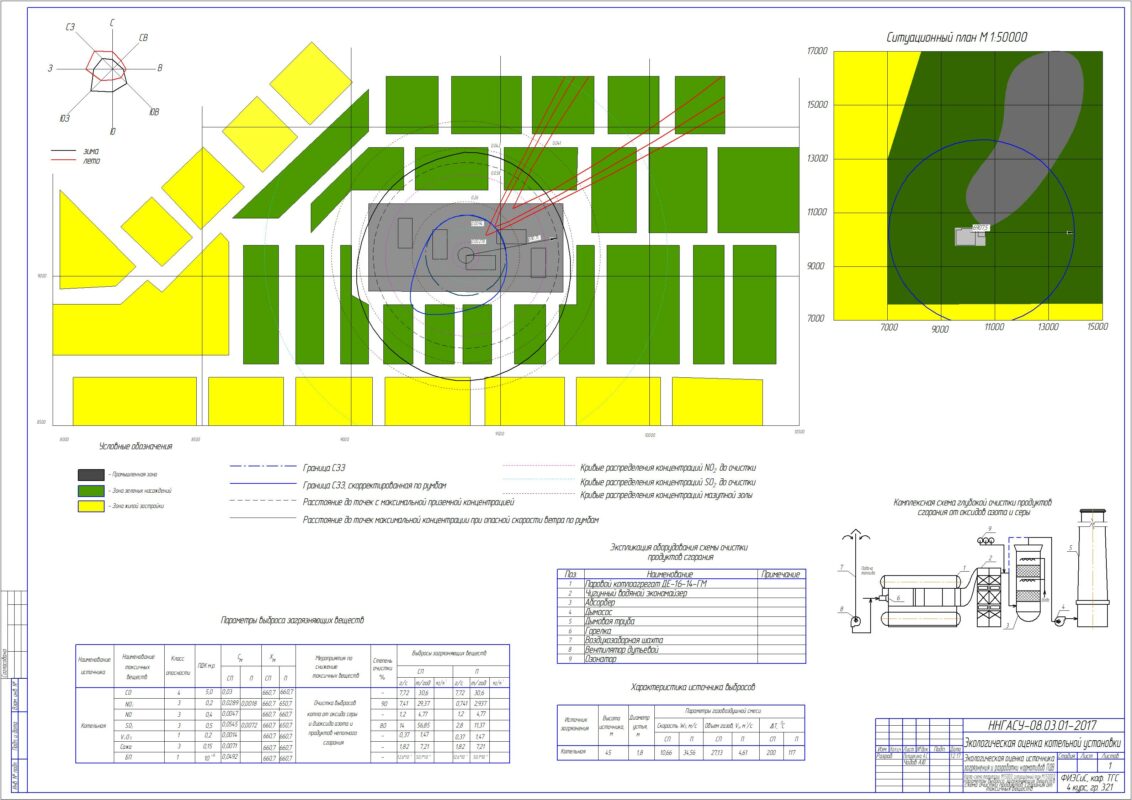

Состав: Карта-схема территории М1:5000, ситуационный план М1:50000 параметры выброса загрязняющих веществ схема очистки продуктов сгорания от токсичных веществ, ПЗ Язык документа

Софт: КОМПАС-3D 16 SP1

Файлы:

Каталог / Промышленность / Инженерная Экология / Экологическая оценка источника загрязнения и разработки нормативов ПДВ

ПЗ.docx
Экологическая оценка источника загрязнения.cdw
