Илоуплотнитель диаметром 4000 мм

Узел сгущения избыточного
активного ила
Илоуплотнитель
1. Наименование: Узел сгущения избыточного активного ила
2. Тип основного оборудования: Гравитационный сгуститель проточного типа постоянного действия
3. Назначение: Снижение объема избыточного активного ила за счет гравитационного уплотнения перед подачей на обезвоживание
4. Принцип работы: Уплотнение активного ила осуществляется за счет гравитационного осаждения и поступательного вращения скребкового механизма. В процессе уплотнения ил отводиться насосами с донной части сооружения. Надиловая жидкость переливается через перелив и отводится в голову очистных сооружений
5. Место установки (наружная, в помещении): В помещении
Параметры рабочей жидкости
6. Наименование: Избыточный активный ил из аэротенков, очистки промливневых сточных вод, химического производства.
7. Суточный объем избыточного ила (суммарно на 2 рабочих илоуплотнителя):
- среднесуточный: 462 м³/сут
- макс. суточный: 551,6 м³/сут
8. Суточная масса избыточного ила (суммарно на 2 рабочих илоуплотнителя):
- среднесуточная: 466,6 т/сут
- макс. суточная: 557,1 т/сут
9. Влажность избыточного ила, %: 99,07.
10. Плотность избыточного ила, кг/м3: 1010.
11. Часовой расход избыточного ила (суммарно на 2 рабочих илоуплотнителя):
- среднечасовой: 23,1 м³/ч
- максимальный часовой (с учетом коэффициента запаса 1,2 при макс. суточном поступлении): 33,1 м³/ч
15. Ожидаемые характеристики уплотненного избыточного ила:
- среднесуточный объем: 124,6 м³/сут
- макс. суточный объем: 148,8 м³/сут
- влажность: 96,7%
- плотность:
16. Диаметр илоуплотнителя в сборе, (не более): Ø 4 м
17. Активный диаметр скребкового механизма: Ø 3,5 м
18. Диаметр придонных лопастей: Ø 1,4 м

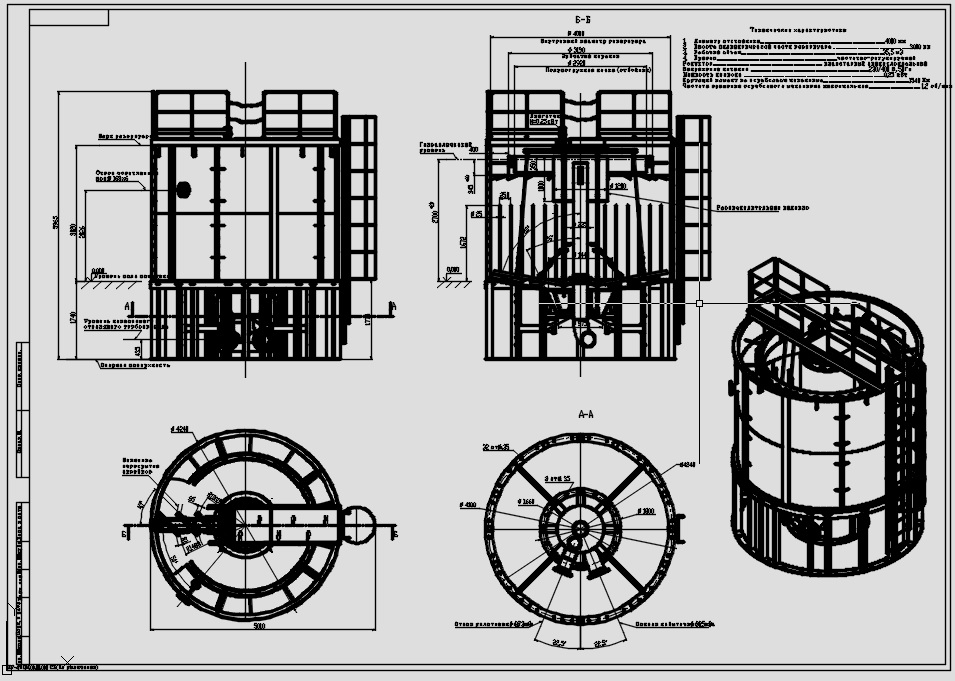

Состав: План, Разрез А-А, Б-Б, Вид общий Язык документа

Софт: AutoCAD LT2004

Файлы:

Каталог / Промышленность / Инженерная Экология / Илоуплотнитель диаметром 4000 мм

Илоуплотнитель.DWG
