Повышение энергетической и экологической эффективности котельной установки с котлами ДКВР 6,5-13

Нижегородский государственный архитектурно-строительный университет
Кафедра теплогазоснабжения
Курсовой проект по дисциплине "Экология"
На тему "Повышение энергетической и экологической эффективности котельной установки с котлами ДКВР 6,5-13"
Нижний Новгород 2018

Исходные данные: г. Нижний Новгород
Расчетные температуры атмосферного воздуха (1):
-температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92:-31С;
-средняя максимальная температура воздуха наиболее холодного месяца
- средняя максимальная температура воздуха наиболее теплого месяца
-продолжительность периода со среднесуточной температурой воздуха
-средняя температура воздуха со среднесуточной температурой воздуха
Источником загрязнения является производственно-отопительная котельная установка с котлами ДКВР-6,5-13, работающими на природном газу (Саратов-Москва) .
-назначение котельной (производственно-отопительная);
- тип котельной (паровая)
- число котлов, работающих:
В летний период – 2 котла, в зимний – 5 котлов.
Состав природного газа Саратов-Москва, % по объему, плотность газа = 0,786 кг/м3:
CH4: 91,9%
C2H6 : 2,1%
C3H8 : 1,3%
C4H10 : 0,4%
C5H12 : 0,1%
N2: 3,0%
CO2: 1,2%
Qнc, МДж/м3: 36,13
Объем дымовых газов
V0=9,57м3/м3
VRO2=1,03 м3/м3
VN20=7,59 м3/м3
VH2O0=2,13 м3/м3
Vr0=10,75 м3/м3

СОДЕРЖАНИЕ
1.Исходные данные для расчета (климатологические)…………………………
2.Характеристика котельной установки…………………………………………
3. Энергосберегающее оборудование для утилизации теплоты уходящих газов котельной установки……………………………………………………..
3.1. Выбор и обоснование типа энергосберегающего оборудования для утилизации теплоты уходящих газов котельной установки………….……
3.2 Разработка принципиальной схемы газо-воздушного тракта котлоагрегата с установкой энергосберегающего оборудования…….……
3.3 Тепловой расчет контактного экономайзера…………………………....
3.4 Конструктивный расчет контактного экономайзера……………..…….
4.Экологическая оценка котельной как источника загрязнения воздушного бассейна……………………………………………………………………………
4.1 Исходные данные………………………………………………………….
4.2 Расчет массы загрязняющих веществ……………………………………
4.3 Расчет максимального вклада котельной в приземные концентрации вредных веществ и выявление необходимости очистки выбросов в атмосферу…………………………………………………………..……………..
4.4 Определение предельно допустимого выброса (ПДВ) токсичных веществ в атмосферу и степени очистки выбросов………………..…………
4.5 Расчет предотвращенного экологического ущерба…………………..
5.Экологическая оценка котельной как источника загрязнения водного бассейна………………………………………………………………………….
5.1 Расчет массы загрязняющих веществ в сбросах от системы водоподготовки………………………………………………………………….
5.4 Расчет предотвращенного экологического ущерба…..……………….
5.3Мероприятия по снижению сброса вредных веществ в водоем………
Список литературы……………………………………………………………..

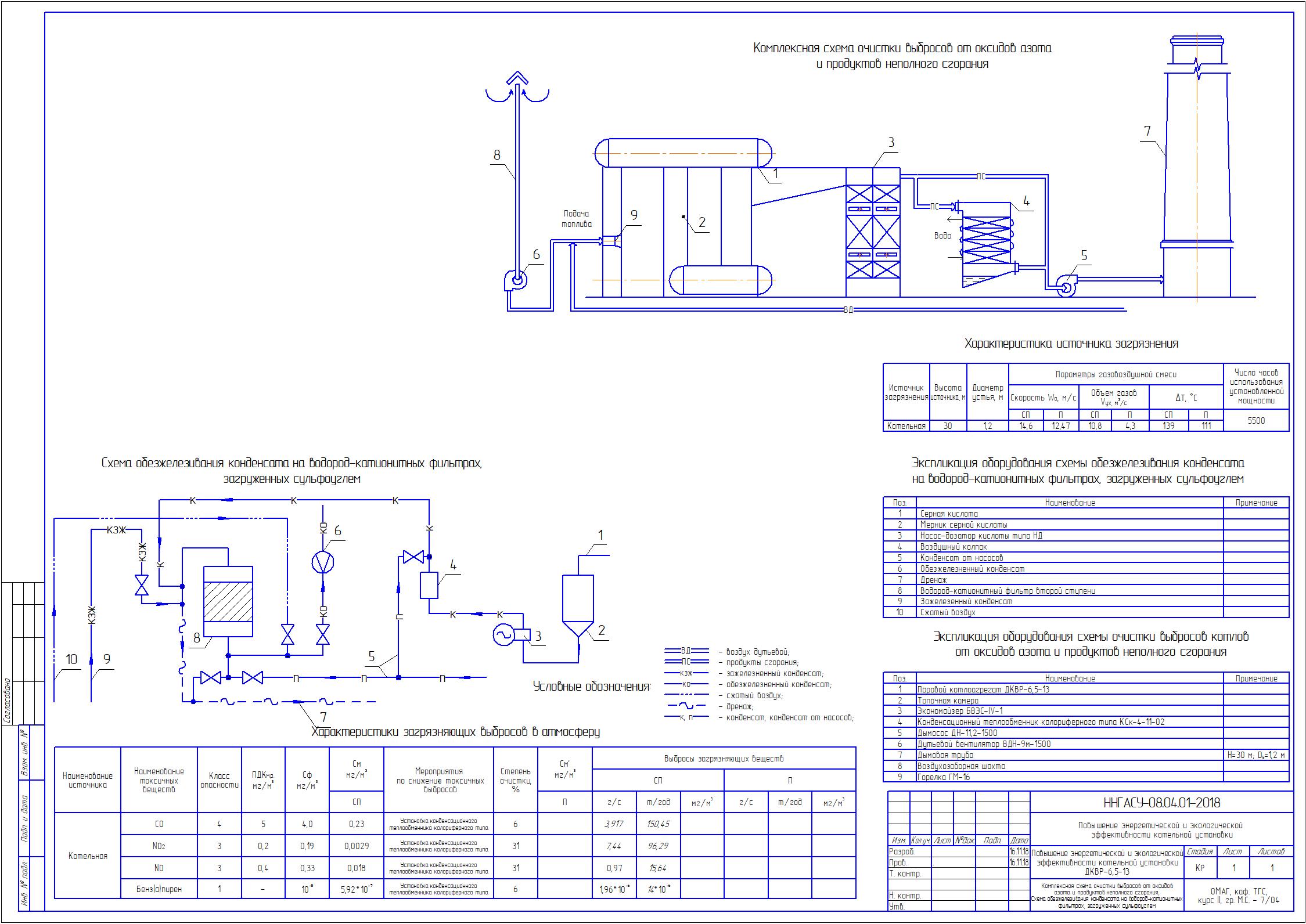

Состав: Комплексная схема очистки выбросов от оксидов азота и продуктов неполного сгорания, Схема обезжелезивания конденсата на водород-катионитных фильтрах, загруженных сульфоуглем Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Промышленность / Инженерная Экология / Повышение энергетической и экологической эффективности котельной установки с котлами ДКВР 6,5-13

пз.docx
пз.cdw
