КОМПАС 3D 18

Радиальный флотатор

Нефтепродукты 500 мг/л
Взвешенные вещества 2000 мг/л
БПК 20 мг/л
Нитриты 0,2 мг/л
NH4+ 0,3 мг/л
Расход СВ 13000 м2/сут

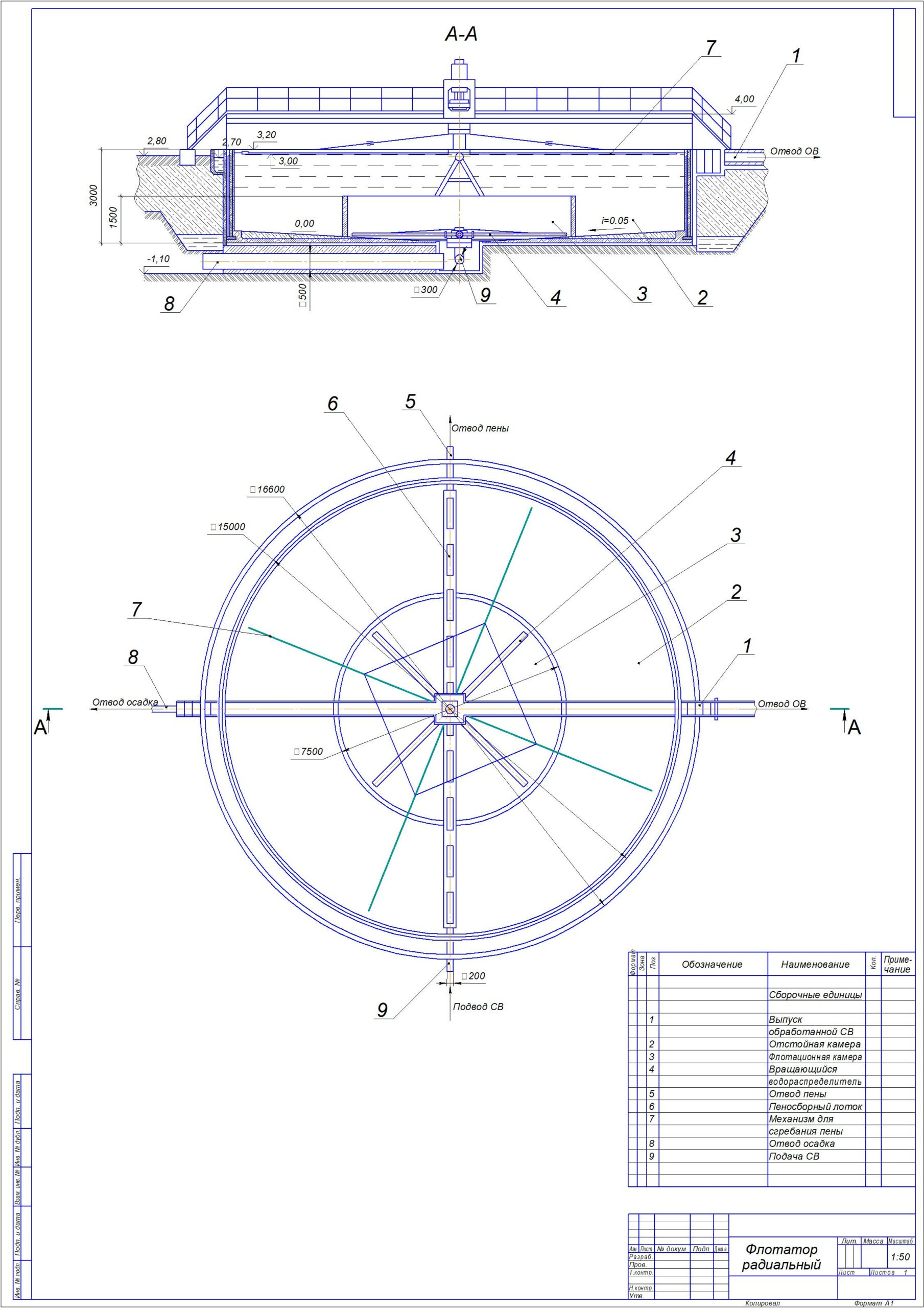

Для удаления из сточных вод эмульгированных нефтепродуктов, не задерживаемых в нефтеловушке, следует применять флотационные установки. Радиальный флотатор представлен на рисунке 5. При флотации извлечение эмульгированных нефтепродуктов осуществляется пузырьками воздуха или смеси углеводородных газов, введенных в воду разными способами.
Обычно прилипание частиц воздуха или другого газа к извлекаемой какого-либо вида частице обусловлено неполным смачиванием последней водой, т.е. ее гидрофобностью. Чем выше гидрофобность извлекаемых примесей, тем больше вероятность их закрепления на пузырьках воздуха. В связи с этим флотационная очистка сточных вод технологически и экономически эффективна при извлечении примесей, обладающих природной гидрофобностью таких, как нефть, нефтепродукты.

Состав: Флотатор Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Флотатор.cdw
